| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | RAYMO |
| Номер модели: | ОНЦ-БС-1(2) |
| Количество мин заказа: | 5 |
| Цена: | USD25 |
| Время доставки: | 5-8 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 2000 шт. |
| Выделить: | ОНЦ-БС-1(2) Байонт Ультра-маленький соединительный корпус,10pin Байонт Ультра-маленький соединительный корпус,ОНЦ-БС-1-10/14-Р12-1-В |
||
|---|---|---|---|
Описание продукта ВоенныеОНЦ-БС-1(2)Коннекторы:
ОНЦ-БС-1(2)
Сверхмаленькие соединители штыка серии OHS в основном используют российскую технологию соединителей.Он состоит из розетки и розетки, с многоуровневыми клавиатурными положениями для установки. Режим соединения соединителя - штыковой тип.В то же время, он может сочетаться и взаимозаменяться с оригинальными частями российской серии ОНЦ-БС-1(2).
Соединители ОНЦ-БС-1 ((2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного тока.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеющие многошпоночную поляризацию корпусов, защищающую
От несанкционированного членства.
Сочленение соединителей.
Вилки изготавливаются без кожи, розетки с прямой пластиковой кожей.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 ′′ золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении
В соответствии с техническими условиями БР0.364.030 ТУ, (приемка ¥5 ¥).
| Тип соединителя | Посуда |
| Тип контакта | Мужчина |
| Количество позиций | 10Pin |
| Размер оболочки | 14 |
| Контактные материалы | Медный сплав Золото/серебро |
| Изоляционные материалы | ППС |
| Материал оболочки | Алюминиевая сплав поверхностная анодированная обработка, никелевое покрытие цинковой сплав (промышленный класс) |
| Размер контакта | Φ1.0 |
| Максимальный ток на контакт | 3.0A |
| Сумма текущих | 30А |
| НАМИНИРОВАННОЕ напряжение | 250 В |
| Контактное сопротивление | ≤ 5 МΩ |
| ПРЕДСТАВКА Контакта | Сплав |
| Тип крепежа | Соединение штыка |
| Количество вставлений и удалений | 250 |
| ОПЕРАТИВНАЯ ТЕМПЕРАТУРА | -60°C +85°C |

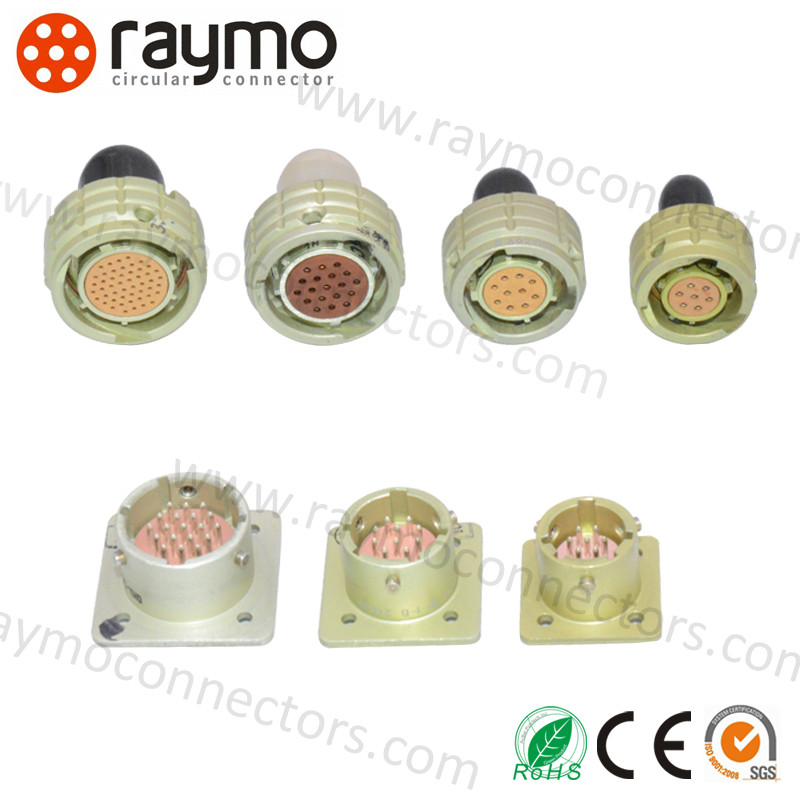

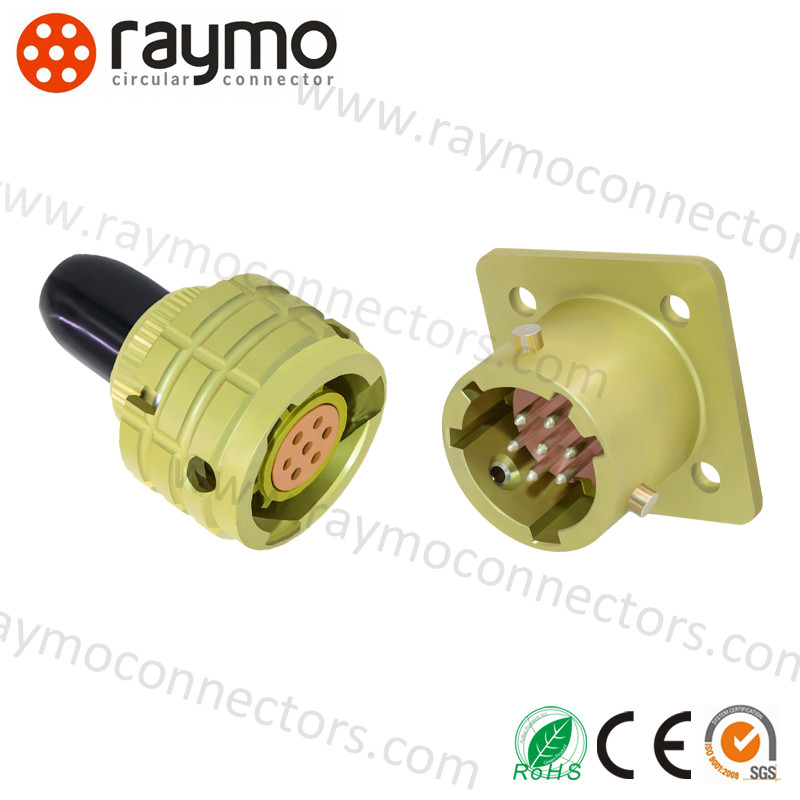

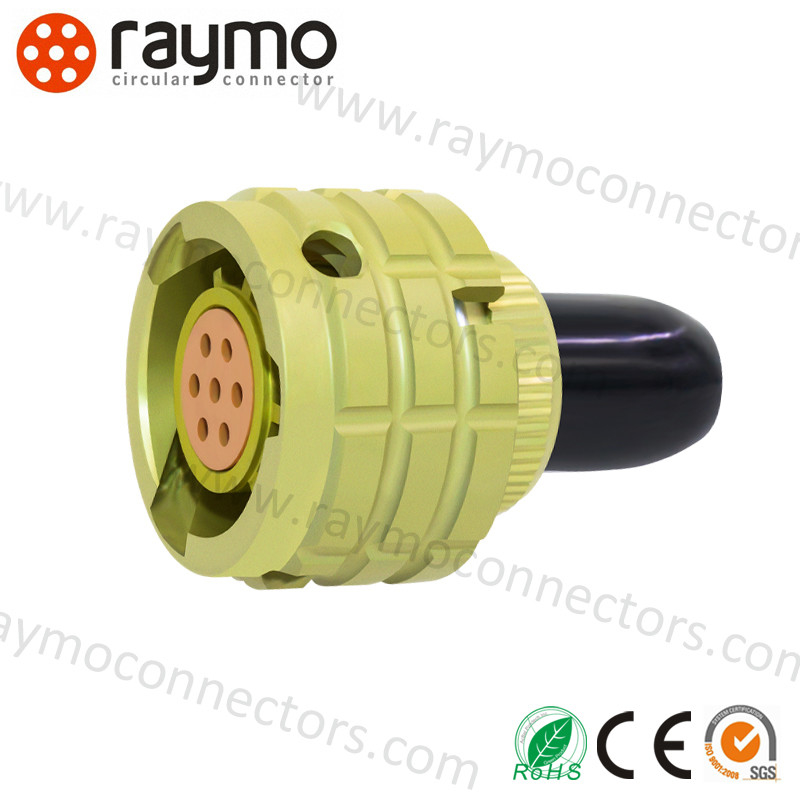

Фотографии продуктов
Дата выпуска продукции
|
Ультрамаленький электрический разъем серии OHS |
|
|
1. Технические показатели |
|
|
Показатель |
Стоимость |
|
Сопротивление на контакт |
≤ 5mΩ |
|
Сопротивление изоляции |
≥ 1000MΩ (при нормальных условиях) |
|
Температура окружающей среды |
- 60°C~85°C |
|
Вибрация |
1-5000 Гц 20 г |
|
Влияние |
1000 г ((один раз); 100 г ((несколько раз); |
|
Диаметр контакта |
Φ1,0 мм |
|
Механическая жизнь |
Вставлять и выключать 250 раз |
|
Рабочее время |
5000 часов |
|
Гарантия |
15 лет |
|
2Рабочий ток, рабочее напряжение |
|
|
|
|
|
Стандартный размер раковины |
Контактный номер |
Рабочий ток одноконтактного действия (A) |
Общий ток ((A) |
Рабочее напряжение ((V) |
|
10 |
4 |
3.7 |
15 |
250 |
|
12 |
7 |
3.1 |
22 |
250 |
|
14 |
10 |
3 |
30 |
250 |
|
18 |
19 |
2.1 |
40 |
250 |
|
22 |
32 |
1.8 |
60 |
250 |
|
27 |
50 |
1.5 |
75 |
250 |
|
Русская часть No. |
Китайская часть No. |
|
ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
|
ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
|
ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
|
ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
|
ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
|
ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
| Русская часть No. | Китайская часть No. |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В |
Частые вопросы
Часто задаваемые вопросы о Russian OHS Connector
1.Можно заказать образец?
Да, добро пожаловать на заказ образца российского 2PM Connector для проверки качества.
2Какие у вас условия оплаты?
Обычно мы принимаем T / T, Для регулярных заказов, условия оплаты составляют 30% депозита, остаток оплачивается до отправки.
3- Сколько времени?
Обычно это занимает 10 дней после получения авансового платежа.
4.Каковы ваши условия упаковки?
Сначала он упаковывается в пластиковые пакеты, затем в небольшие коробки, наконец, в большие в нейтральные картонные коробки.
5.Сколько длится гарантийный срок
Через год после родов.
