ОНЦ-БС-1(2) Series Bayonet Ультрамалый разъем Размер корпуса 14 10-контактный штекерный разъем - ОНЦ-БС-1-10/14-В1-1-В

Name: Ультра-маленький разъединитель Shell 10 Pin Male Socket
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: ОНЦ-БС-1(2)
Price: 25 USD
Availability: InStock

Описание продукта ВоенныйОНЦ-БС-1(2)РАЗЪЕМЫ:

ОНЦ-БС-1(2)

Ультрамалые разъемы серии OHS с байонетным соединением в основном используют российскую технологию разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и контрольных приборов. Он состоит из вилок и розеток с многоуровневыми ключевыми позициями для установки. Режим соединения разъема - байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямой пластиковый хвостовик. В то же время он может быть сопоставлен и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).

Разъемы ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Разъемы ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение разъемов – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в разъемах: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Разъемы изготавливаются для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).

ТИП РАЗЪЕМА	Розетка
ТИП КОНТАКТА	Штыревой
КОЛИЧЕСТВО ПОЗИЦИЙ	10 контактов
РАЗМЕР КОРПУСА	14
МАТЕРИАЛ КОНТАКТА	Медный сплав с золотым/серебряным покрытием
ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ	PPS
МАТЕРИАЛ КОРПУСА	Алюминиевый сплав, обработка поверхности анодированием, цинковый сплав, никелирование (промышленный класс)
РАЗМЕР КОНТАКТА	Φ1.0
МАКСИМАЛЬНЫЙ ТОК НА КОНТАКТ	3.0A
СУММА ТОКОВ	30A
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ	250V
СОПРОТИВЛЕНИЕ КОНТАКТА	≤5MΩ
ОКОНЧАНИЕ КОНТАКТА	Пайка
ТИП КРЕПЛЕНИЯ	Байонетное соединение
КОЛИЧЕСТВО ВСТАВОК И ИЗВЛЕЧЕНИЙ	250
РАБОЧАЯ ТЕМПЕРАТУРА	-60℃ – +85℃

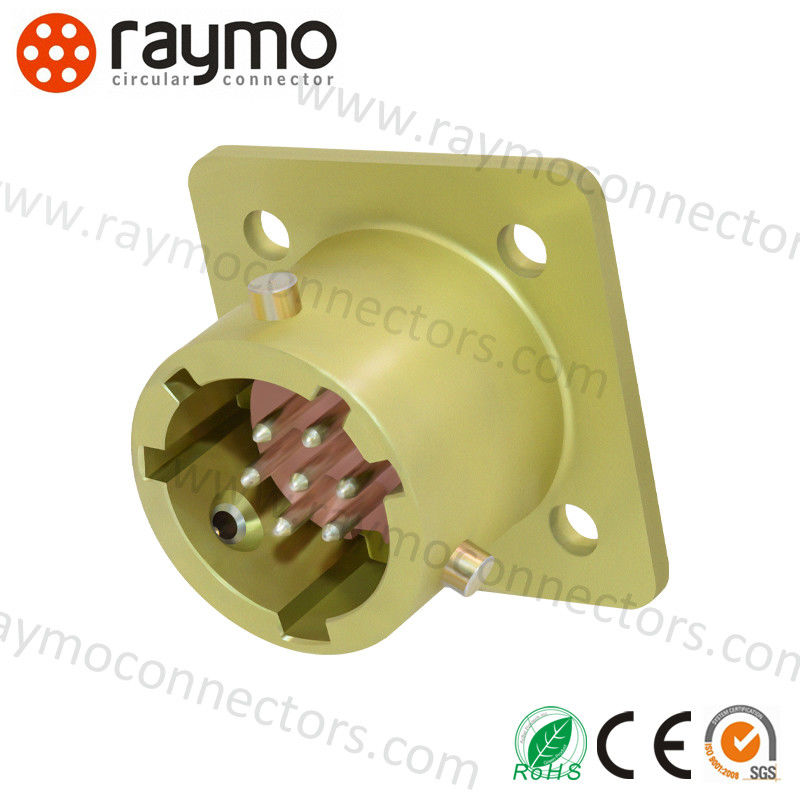

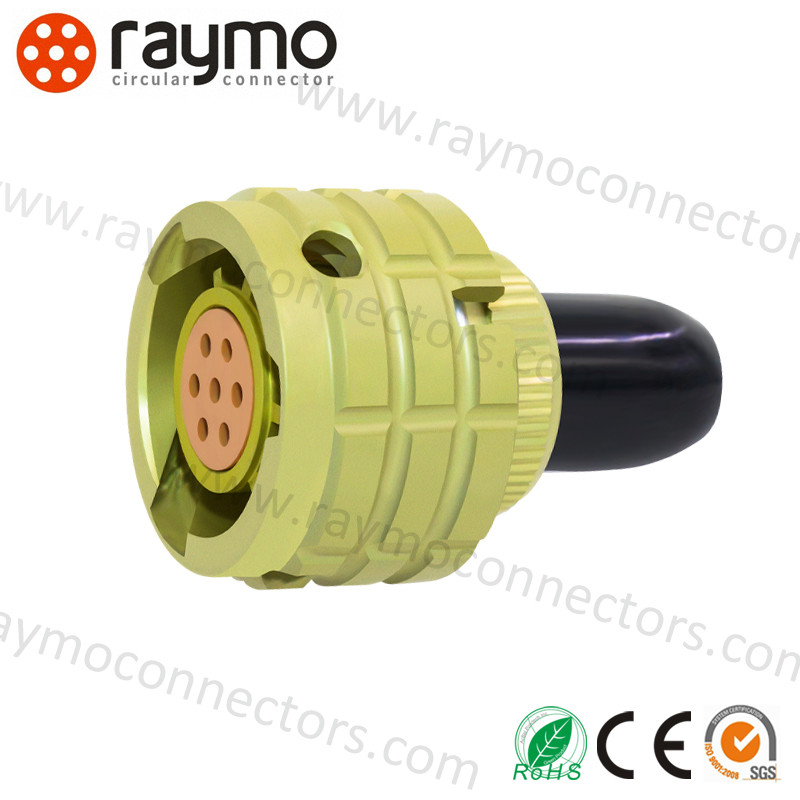

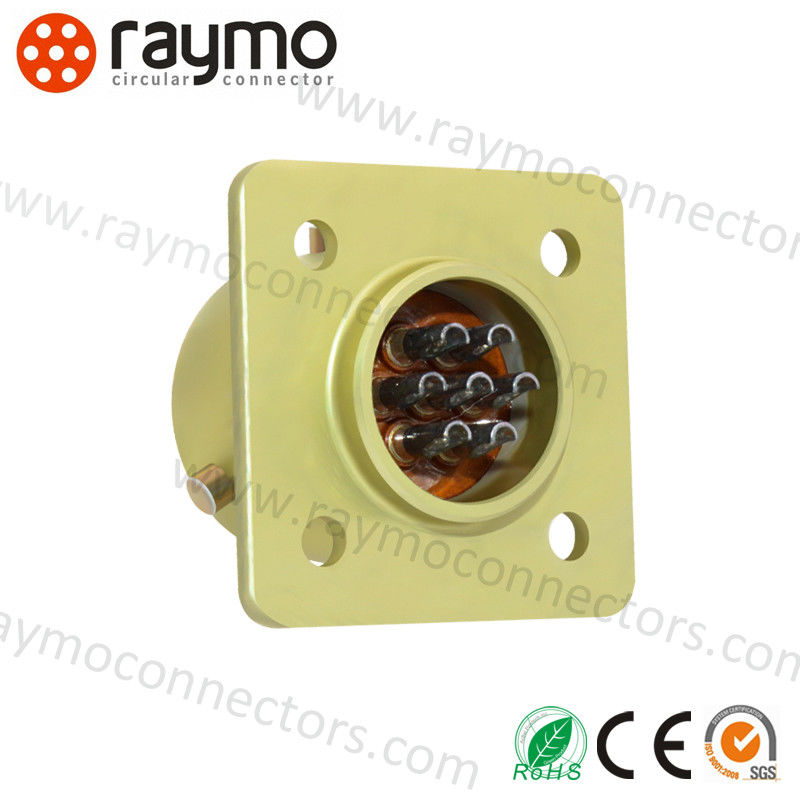

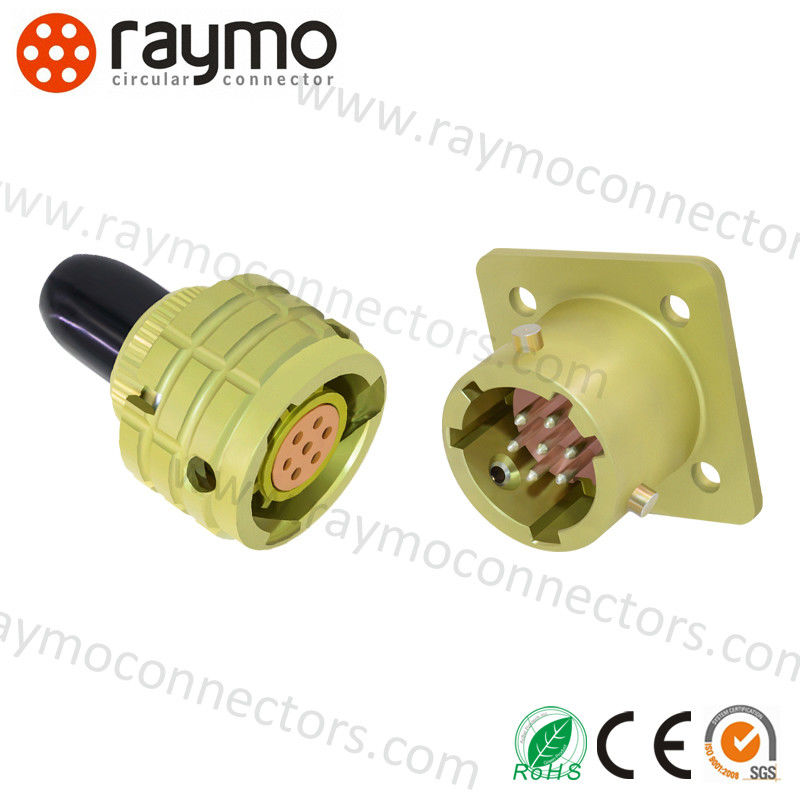

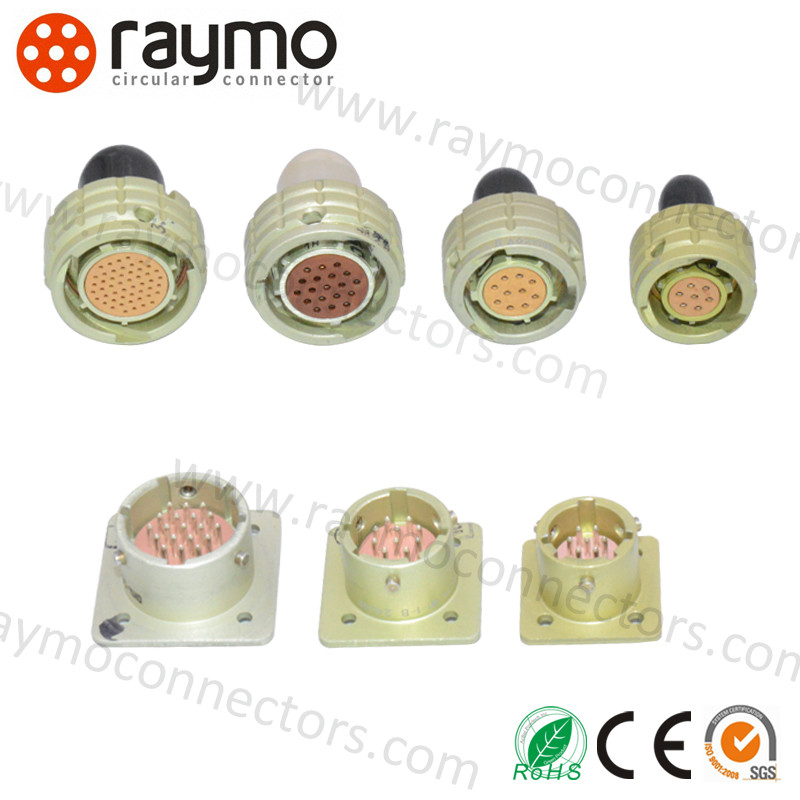

Фотографии Prcts

Ультра-маленький разъединитель Shell 10 Pin Male Socket 0

Техническое описание Prcts

Ультрамалый электрический разъем серии OHS
1. Технические показатели
Показатель	Значение
Сопротивление контакта	≤5mΩ
Сопротивление изоляции	≥1000MΩ (В нормальных условиях)
Температура окружающей среды	- 60°C~85°C
Вибрация	1-5000HZ 20g
Удар	1000g(однократно);100g(многократно);
Диаметр контакта	Φ1.0mm
Механический срок службы	Вставка и извлечение 250 раз
Рабочие часы	5000 часов
Гарантия	15 лет

2. Рабочий ток, рабочее напряжение
Стандартный размер корпуса	Количество контактов	Рабочий ток одного контакта (А)	Общий ток (А)	Рабочее напряжение (В)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Российский номер детали	Китайский номер детали
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Российский номер детали	Китайский номер детали
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

FAQ

FAQ по российскому разъему OHS

1.Могу ли я заказать образец?
Да, приветствуется заказ образца российского разъема 2PM для проверки качества.

2. Каковы ваши условия оплаты?
Обычно мы принимаем T / T. Для регулярных заказов условия оплаты составляют 30% депозита, остаток оплачивается перед отправкой.

3. Каково время выполнения заказа?
Обычно это занимает 10 дней после получения предоплаты.

4.Каковы ваши условия упаковки?
Сначала он упакован в полиэтиленовый пакет, затем в небольшую коробку, наконец, в большую нейтральную картонную коробку.

5.Как долго длится гарантийный срок
Один год после доставки.

тег:

Место происхождения:	Китай
Фирменное наименование:	RAYMO
Номер модели:	ОНЦ-БС-1(2)

Количество мин заказа:	5
Цена:	USD25
Время доставки:	5-8 недель
Условия оплаты:	T/T.
Поставка способности:	2000 шт
