ОНЦ-БС-1(2) Серия Байонет Ультра-маленький соединительный корпус Размер 12 7 штиф мужской разъем-ОНЦ-БС-1-7/12-B1-1-B

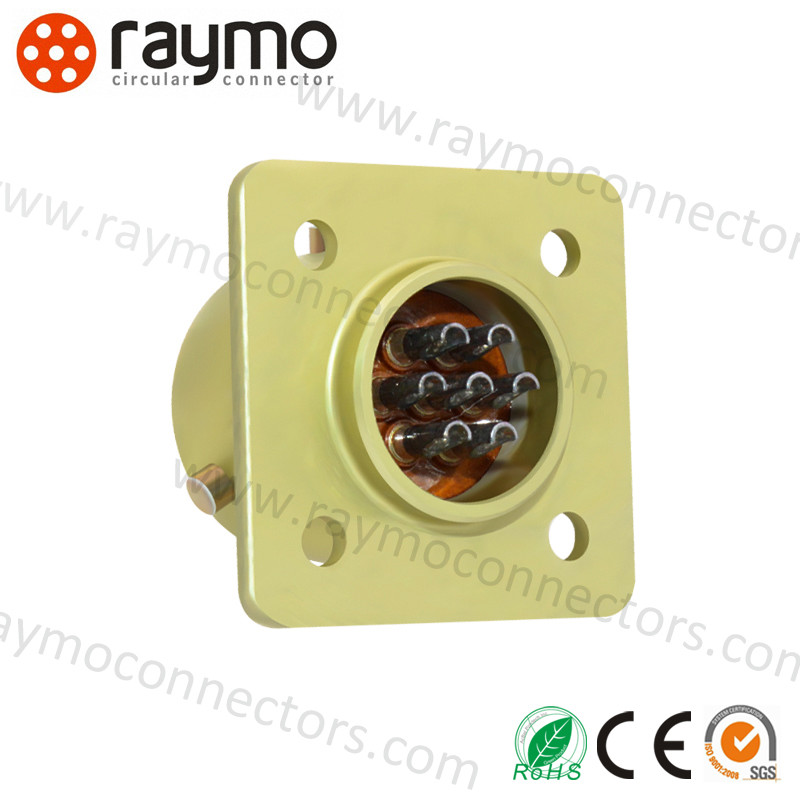

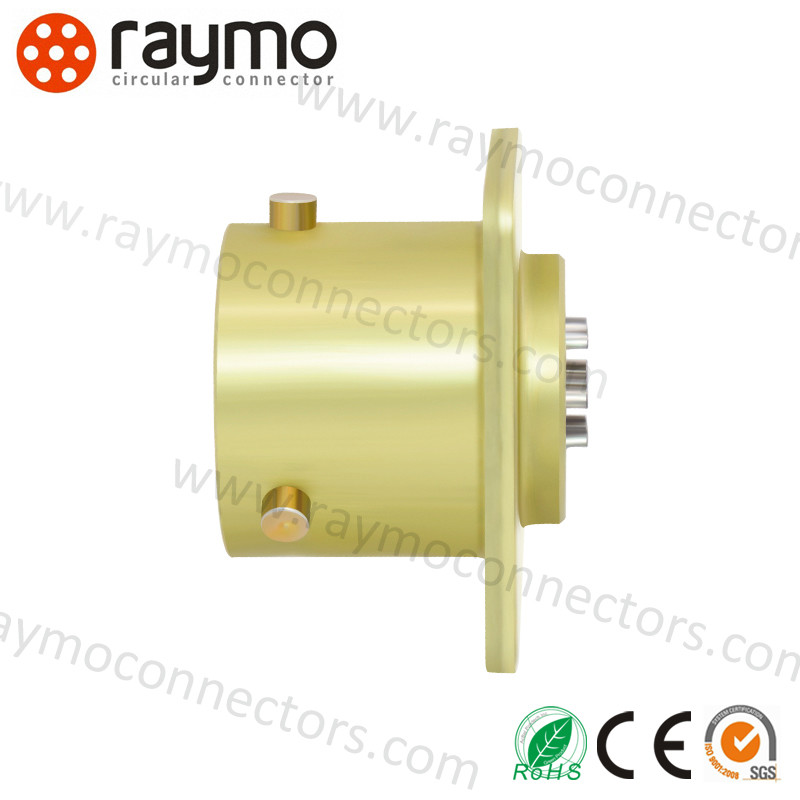

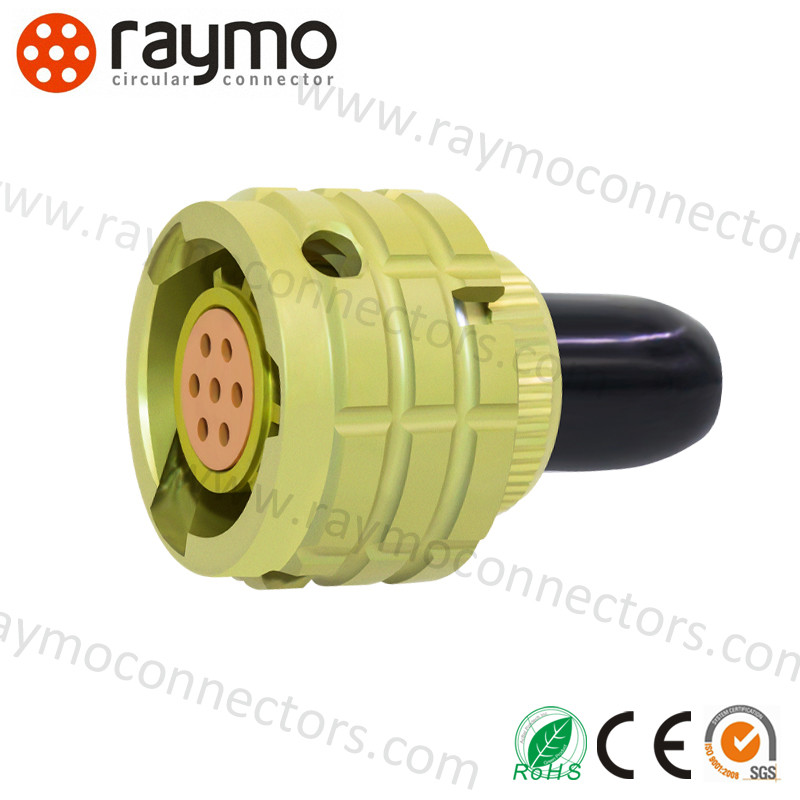

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
Основная информация
Место происхождения: Китай
Фирменное наименование: RAYMO
Номер модели: ОНЦ-БС-1(2)
Количество мин заказа: 5
Цена: USD25
Время доставки: 5-8 недель
Условия оплаты: T/T.
Поставка способности: 2000 шт
Контакт
Выделить:

ОНЦ-БС-1-7/12-B1-1-B соединитель

,

ОНЦ-БС-1(2) Байонт сверхмалым соединителем

,

Сверхмаленький соединитель для штыковой штыки



ONTS-BS-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ONTS-BS-1-7/12-B1-1-B



Prct Description Industrial ONTS-BS-1(2) CONNECTORS:



ONTS-BS-1(2)



Разъемы серии OHS с байонетным ультрамалым соединением в основном используют российские технологии производства разъемов. Этот тип разъемов широко применяется в цепях постоянного и переменного тока различных электрических, радио- и управляющих приборов. Он состоит из вилок и розеток, с многоуровневыми позициями ключа для установки. Режим соединения разъема – байонетный. Розетка не имеет хвостового присоединения, а вилка имеет прямое пластиковое хвостовое присоединение. В то же время, он может быть подобран и взаимозаменяем с оригинальными деталями российской серии ONTS-BS-1(2).

Разъемы ONTS-BS-1(2) предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Разъемы ONTS-BS-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение разъемов – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в разъемах: ONTS-BS-1 - серебро, ONTS-BS-2 – золото.
Разъемы изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).





CONNECTOR TYPE Receptacle
CONTACT TYPE Male
NUMBER OF POSITIONS 7 Pin
SHELL SIZE 12
CONTACT MATERIAL Copper Alloy Gold/Silver Plating
INSULATING MATERIALS PPS
SHELL MATERIAL Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade)
CONTACT SIZE Φ1.0
MAXIMUM CURRENT PER CONTACT 3.1A
SUM OF CURRENTS 22A
RATED VOLTAGE 250V
CONTACT RESISTANCE ≤5MΩ
CONTACT TERMINATION Solder
FASTENING TYPE Bayonet connection
NUMBER OF INSERTIONS AND REMOVALS 250
OPERATING TEMPERATURE -60℃ – +85℃

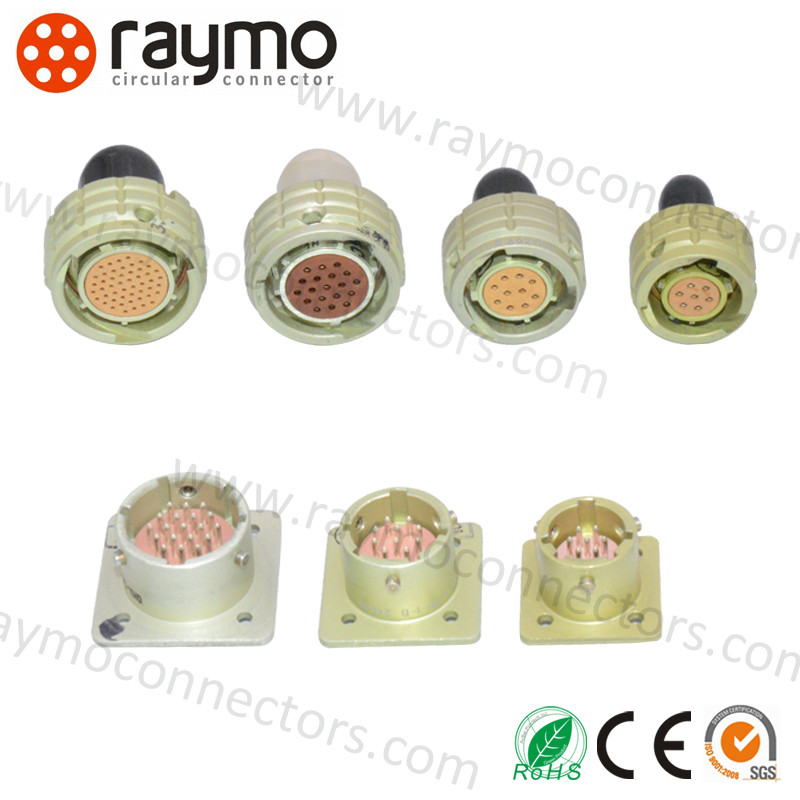

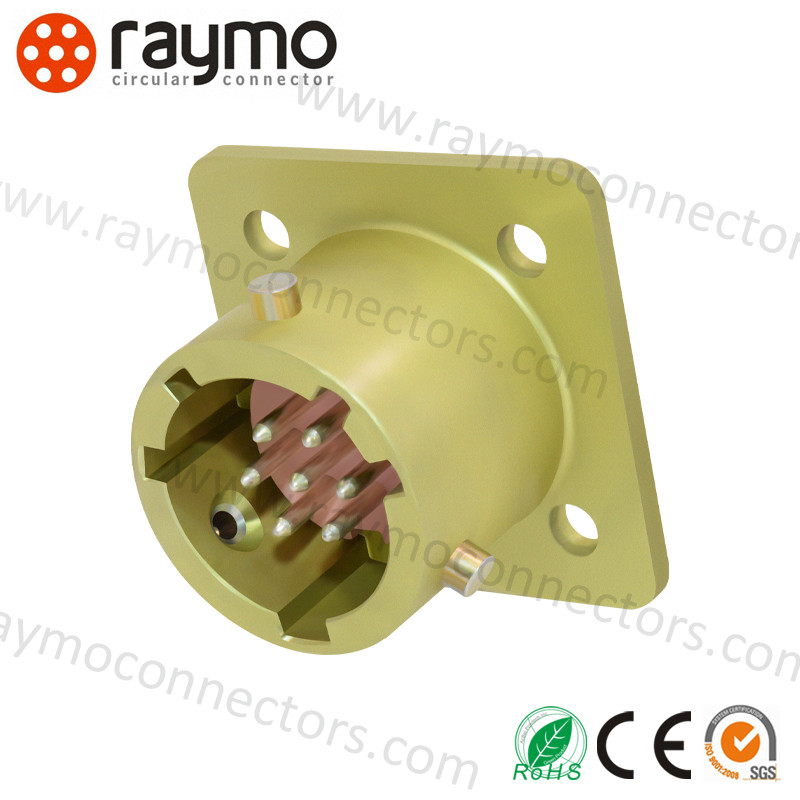

Prcts photos



ОНЦ-БС-1(2) Серия Байонет Ультра-маленький соединительный корпус Размер 12 7 штиф мужской разъем-ОНЦ-БС-1-7/12-B1-1-BОНЦ-БС-1(2) Серия Байонет Ультра-маленький соединительный корпус Размер 12 7 штиф мужской разъем-ОНЦ-БС-1-7/12-B1-1-BОНЦ-БС-1(2) Серия Байонет Ультра-маленький соединительный корпус Размер 12 7 штиф мужской разъем-ОНЦ-БС-1-7/12-B1-1-B





Prcts Datesheet





OHS series ultra-small electrical connector

　

1. Technical indicators

　

Indicator

Value

Contact Resistance

≤5mΩ

Insulation resistance

≥1000MΩ (Under normal conditions)

Ambient temperature

- 60°C~85°C

Vibration

1-5000HZ 20g

Impact

1000g(once);100g(multiple times);

Contact diameter

Φ1.0mm

Mechanical Life

Insert and unplug 250 times

Working hours

5000 hours

Warranty

15 years







2. Working current, Operating voltage

　

　

　

　

Shell standard size

Contact number

Single contact working current (A)

Total current(A)

Operating voltage(V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Russian Part No.

Chinese Part No.

ONTS-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

ONTS-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

ONTS-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

ONTS-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

ONTS-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

ONTS-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Russian Part No. Chinese Part No.
ONTS-BS-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
ONTS-BS-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
ONTS-BS-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
ONTS-BS-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
ONTS-BS-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
ONTS-BS-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ of Russian OHS Connector

1.Can I have a sample order?
Yes, welcome sample order of Russian 2PM Connector to test and check quality.

2.What is your terms of payment?
Usually, we accept T / T, For regular orders, Terms of payment is 30% deposit, the balance paid before shipment.

3.What is the lead time?
It usually takes 10 days after received the advance payment.

4.What is your terms of packing?
it is packed in plastic bag firstly, and then in small box, finally in big in neutral cartons.

5.How long is the warranty period
One year after delivery.
