Главная страница ПродукцияВоенные круговые соединителиONC-BS-1 2 серии Ультра-маленький соединитель шелка шелка размер 12 7 штиф мужской розетки для промышленных машин ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 серии Ультра-маленький соединитель шелка шелка размер 12 7 штиф мужской розетки для промышленных машин ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Основная информация
Место происхождения: Китай
Фирменное наименование: RAYMO
Номер модели: ОНЦ-БС-1(2)
Количество мин заказа: 5
Цена: USD25
Время доставки: 5-8 недель
Условия оплаты: T/T.
Поставка способности: 2000 шт
Контакт
Выделить:

Коннектор для штифтового штыка

,

Коннектор для промышленной машины

,

ONC-BS-1 2 серии соединителя штыков



ОНЦ-БС-1(2) Серия Штыковой ультрамалый разъем Оболочка Размер 12 7-контактная вилка Розетка-ОНЦ-БС-1-7/12-B1-1-B



Prct Описание Промышленный ОНЦ-БС-1(2) РАЗЪЕМЫ:



ОНЦ-БС-1(2)



Ультрамалые байонетные разъемы серии OHS в основном используют российские технологии производства разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и управляющих приборов. Они состоят из вилок и розеток, с многоуровневыми позициями ключа для установки. Режим соединения разъема - байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление. В то же время, они могут быть сопряжены и взаимозаменяемы с оригинальными деталями российской серии ОНЦ-БС-1(2).

Соединители ОНЦ-БС-1(2) предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка "5").

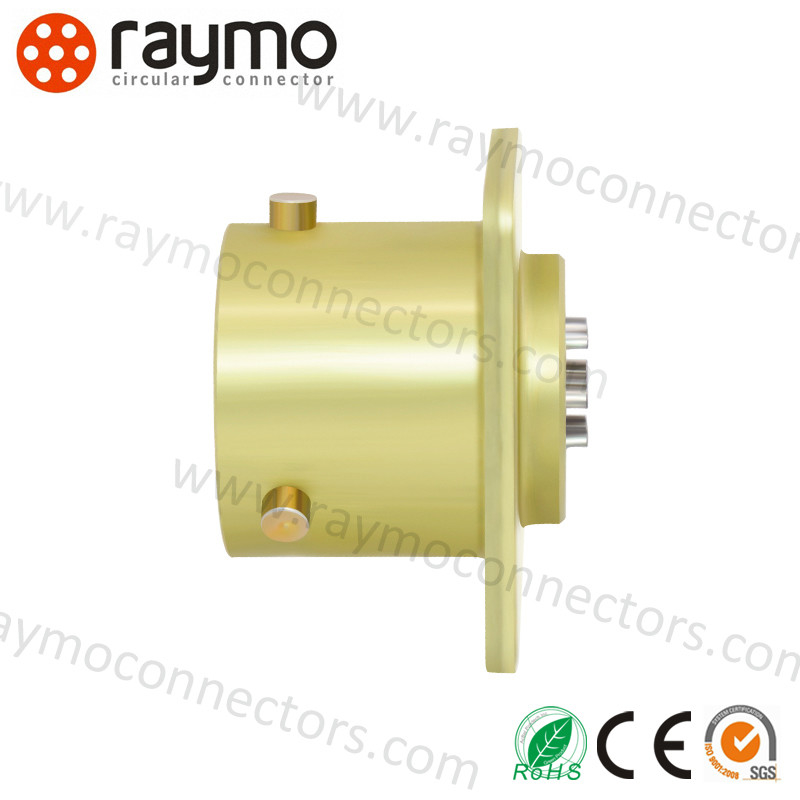

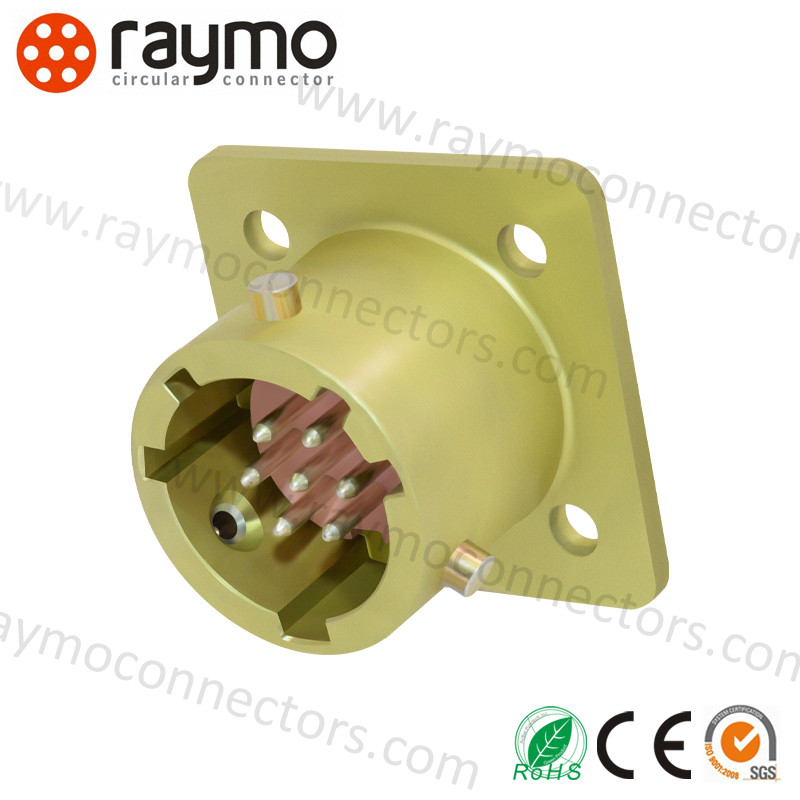

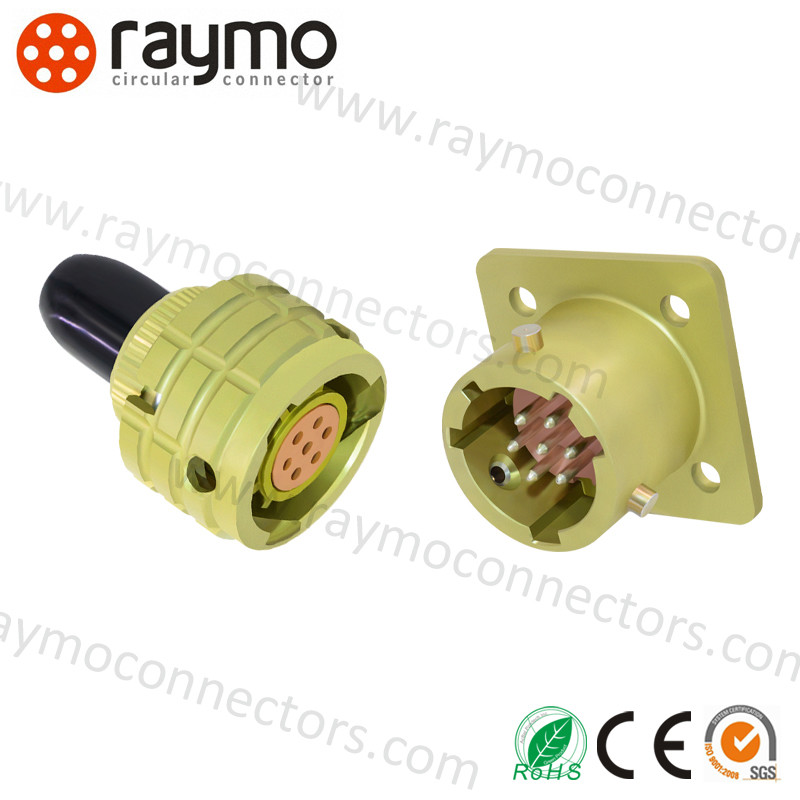

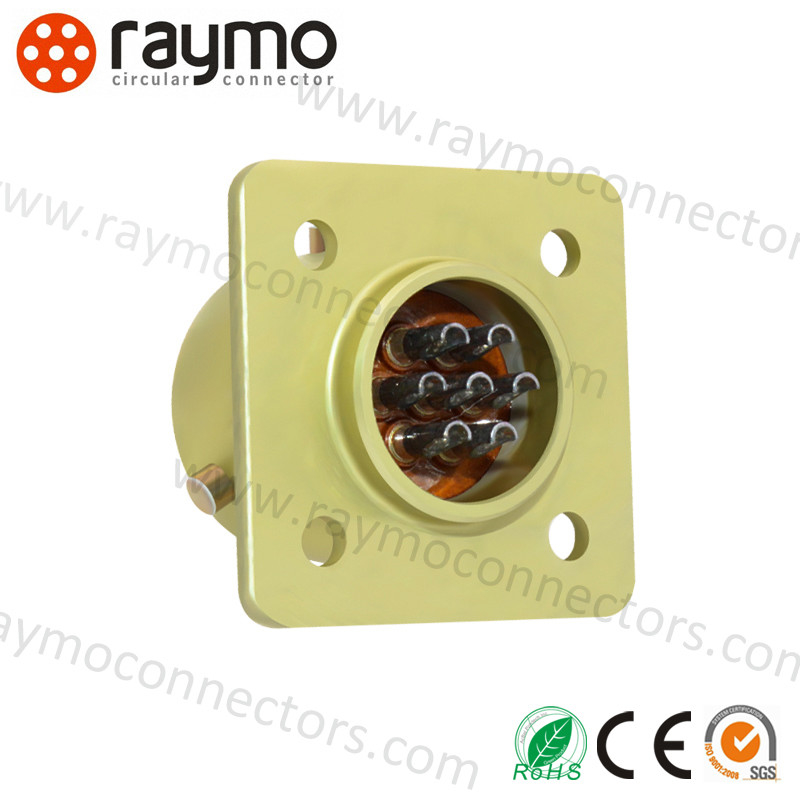

Фотографии продукции



ONC-BS-1 2 серии Ультра-маленький соединитель шелка шелка размер 12 7 штиф мужской розетки для промышленных машин ONC-BS-1-7/12-B1-1-BONC-BS-1 2 серии Ультра-маленький соединитель шелка шелка размер 12 7 штиф мужской розетки для промышленных машин ONC-BS-1-7/12-B1-1-BONC-BS-1 2 серии Ультра-маленький соединитель шелка шелка размер 12 7 штиф мужской розетки для промышленных машин ONC-BS-1-7/12-B1-1-B





Технические характеристики продукции





Ультрамалый электрический разъем серии OHS

　

1. Технические показатели

　

Показатель

Значение

Сопротивление контактов

≤5мΩ

Сопротивление изоляции

≥1000MΩ (В нормальных условиях)

Температура окружающей среды

- 60°C~85°C

Вибрация

1-5000 Гц 20g

Удар

1000g (однократно); 100g (многократно);

Диаметр контакта

Φ1.0мм

Механический ресурс

Вставка и извлечение 250 раз

Рабочее время

5000 часов

Гарантия

15 лет











2. Рабочий ток, Рабочее напряжение

　

　

　

　

Стандартный размер оболочки

Количество контактов

Рабочий ток одного контакта (А)

Суммарный ток (А)

Рабочее напряжение (В)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Российский номер детали

Китайский номер детали

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Российский номер детали Китайский номер детали
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



FAQ



FAQ по российским разъемам OHS

1.Могу ли я заказать образцы?
Да, добро пожаловать на заказ образцов российских разъемов 2PM для тестирования и проверки качества.

2. Каковы ваши условия оплаты?
Обычно мы принимаем T/T. Для регулярных заказов условия оплаты: 30% предоплата, остаток оплачивается перед отгрузкой.

3. Каковы сроки поставки?
Обычно это занимает 10 дней после получения авансового платежа.

4.Каковы ваши условия упаковки?
Сначала упаковывается в пластиковый пакет, затем в маленькую коробку, и, наконец, в большие нейтральные картонные коробки.

5.Каков гарантийный срок
Один год после доставки.
