Главная страница ПродукцияВоенные круговые соединителиОНЦ-БС-1(2) Серия Байонт Ультра-Малый соединитель Корпус Размер 12 7 штиф женский розетка с хвостовым присоединением (Необязательно)

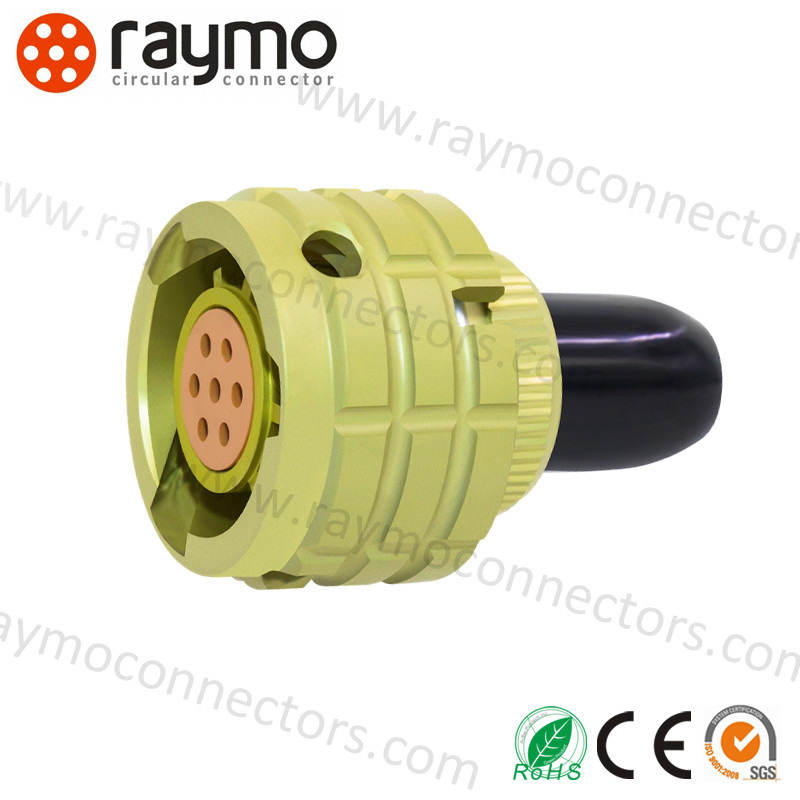

ОНЦ-БС-1(2) Серия Байонт Ультра-Малый соединитель Корпус Размер 12 7 штиф женский розетка с хвостовым присоединением (Необязательно)

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
Основная информация
Место происхождения: Китай
Фирменное наименование: RAYMO
Номер модели: ОНЦ-БС-1(2)
Количество мин заказа: 5
Цена: USD25
Время доставки: 5-8 недель
Условия оплаты: T/T.
Поставка способности: 2000 шт
Контакт
Выделить:

ОНЦ-БС-1-7/12-P12-1-B соединитель

,

ОНЦ-БС-1(2) Байонт сверхмалым соединителем

,

Сверхмаленький соединитель для штыковой штыки



Разъем OНЦ-БС-1(2) серии, байонетный, ультрамалый, размер корпуса 12, 7-контактный, гнездовой разъем с хвостовым креплением (опционально)л) - ОНЦ-БС-1-7/12-P12-1-B



Описание продукта ВоенныйОНЦ-БС-1(2)РАЗЪЕМЫ:



ОНЦ-БС-1(2)



Разъемы OHS серии, байонетные, ультрамалые, в основном используют российскую технологию разъемов. Этот тип разъемов широко используется в цепях постоянного и переменного тока различных электрических, радио- и контрольно-измерительных приборов. Он состоит из вилок и розеток с многоуровневыми ключевыми позициями для установки. Режим соединения разъема - байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление. В то же время он может быть сопоставлен и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).

Разъемы ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

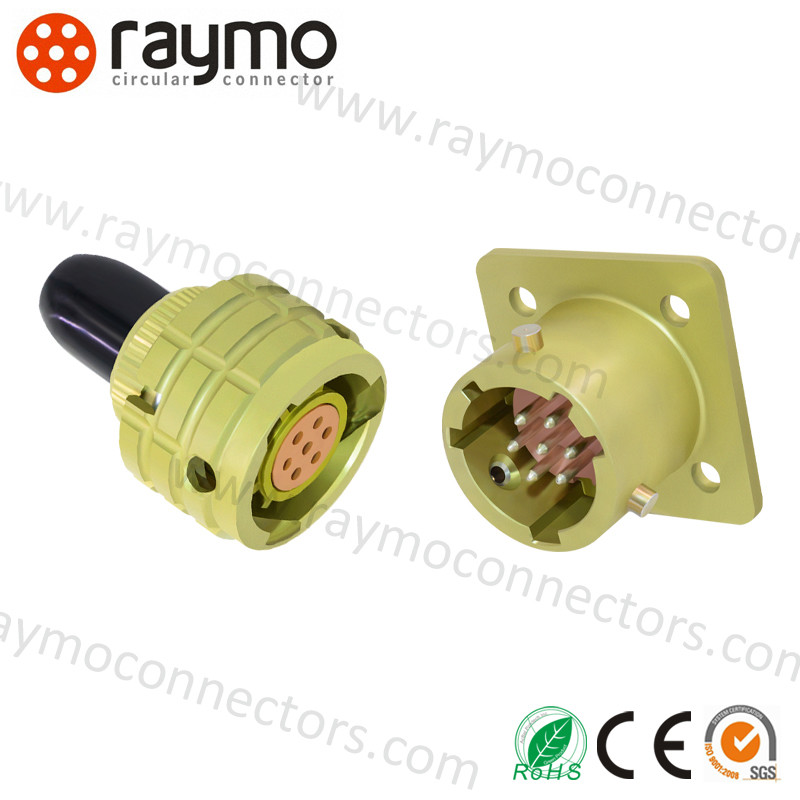

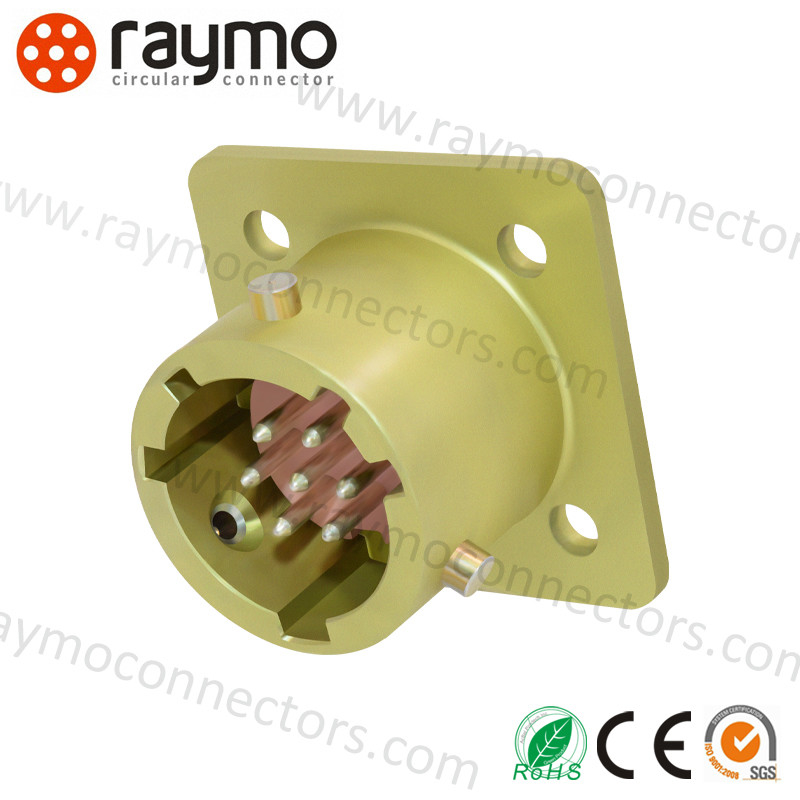

Разъемы ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение разъемов – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в разъемах: ОНЦ-БС-1 – серебро, ОНЦ-БС-2 – золото.
Разъемы изготавливаются для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).

Фотографии Prcts

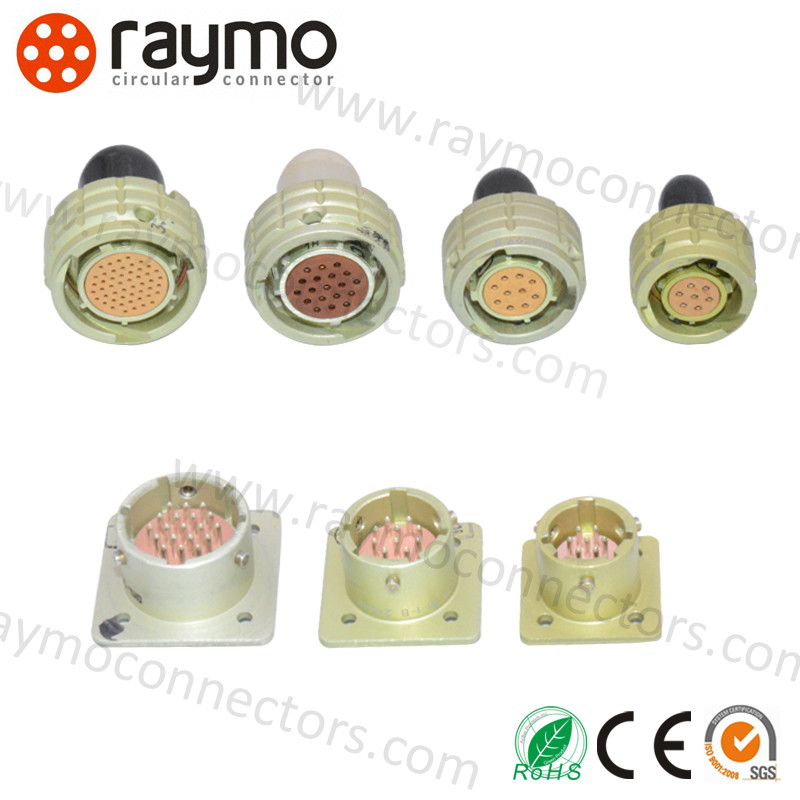

ОНЦ-БС-1(2) Серия Байонт Ультра-Малый соединитель Корпус Размер 12 7 штиф женский розетка с хвостовым присоединением (Необязательно) 0ОНЦ-БС-1(2) Серия Байонт Ультра-Малый соединитель Корпус Размер 12 7 штиф женский розетка с хвостовым присоединением (Необязательно) 1ОНЦ-БС-1(2) Серия Байонт Ультра-Малый соединитель Корпус Размер 12 7 штиф женский розетка с хвостовым присоединением (Необязательно) 2





Таблица данных Prcts





Ультрамалый электрический разъем серии OHS

　

1. Технические показатели

　

Показатель

Значение

Сопротивление контакта

≤5mΩ

Сопротивление изоляции

≥1000MΩ (в нормальных условиях)

Температура окружающей среды

- 60°C~85°C

Вибрация

1-5000 Гц 20 г

Удар

1000 г (однократно); 100 г (многократно);

Диаметр контакта

Φ1,0 мм

Механический срок службы

Вставить и вынуть 250 раз

Рабочее время

5000 часов

Гарантия

15 лет











2. Рабочий ток, рабочее напряжение

　

　

　

　

Стандартный размер корпуса

Количество контактов

Рабочий ток одного контакта (А)

Общий ток (А)

Рабочее напряжение (В)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

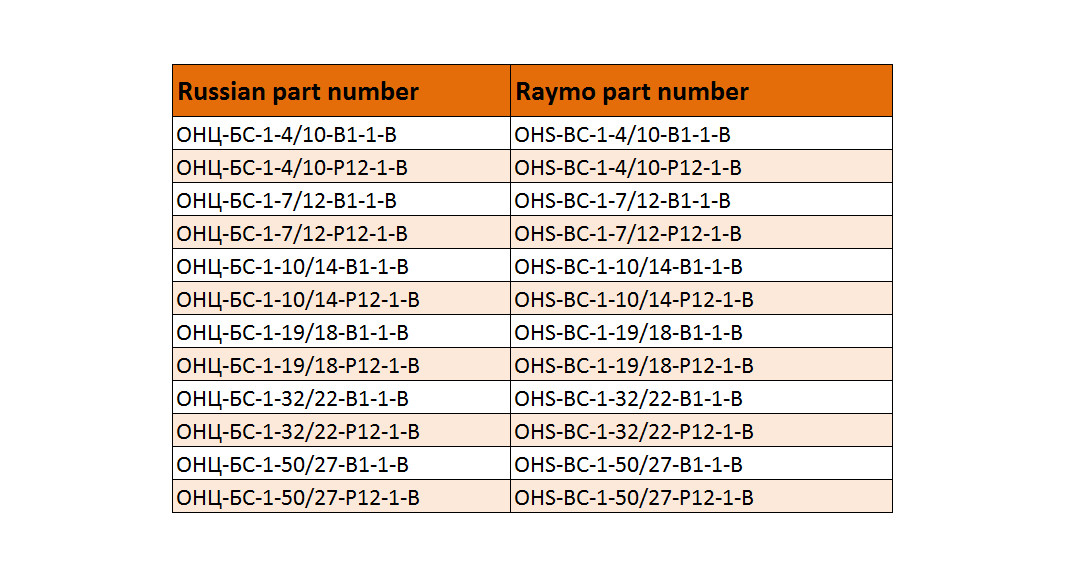

Российский номер детали

Китайский номер детали

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В

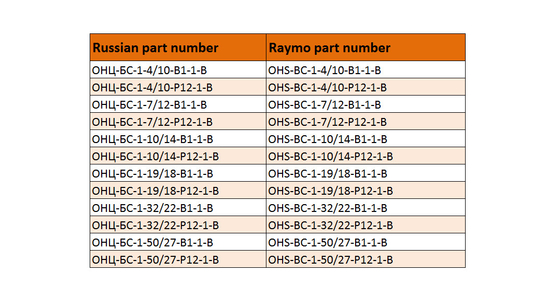

Российский номер детали Китайский номер детали
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



FAQ



FAQ по российскому разъему OHS

1.Могу ли я заказать образец?
Да, приветствуется заказ образца российского разъема 2PM для проверки качества.

2. Каковы ваши условия оплаты?
Обычно мы принимаем T/T. Для регулярных заказов условия оплаты составляют 30% депозита, остаток оплачивается перед отправкой.

3. Каково время выполнения заказа?
Обычно это занимает 10 дней после получения предоплаты.

4.Каковы ваши условия упаковки?
Сначала он упакован в полиэтиленовый пакет, затем в небольшую коробку, и, наконец, в большую нейтральную картонную коробку.

5.Как долго длится гарантийный срок?
Один год после доставки.
