Name: J30J серия 9-колючий миниатюрный прямоугольный разъединитель 500VAC 125°C
Brand: Shenzhen Raymo Electronics Technology Limited
SKU: MDM-9PBR
Price: 10.00 USD
Availability: InStock

J30J серия 9-колючий миниатюрный прямоугольный разъединитель 500VAC 125°C

J30J Series 9-Pin Miniature Rectangular Connector 500VAC 125°C

Основная информация

Фирменное наименование:	Raymo
Сертификация:	CE/RoHs/REACH/ISO9001:2015
Номер модели:	MDM-9PBR
Документ:	J30J Miniature Rectangular ...es.pdf

Minimum Order Quantity:	1 Piece
Цена:	5-15 USD
Packaging Details:	CTN
Delivery Time:	3-4 Weeks
Условия оплаты:	T/T, D/A, D/P, Western Union, Moneygram
Supply Ability:	5000PCS Per Month

Контакт

Выдерживая напряжение тока:

500VAC

Температурная диапазон:

-55 ̊+125 °C

Приложение:

Электронное оборудование

Расстояние сетки:

2.54х2.54

Кабель для спаривания:

AFR-250, Белая проволока 0.1 ~ 0.15 мм2

Уровень утечки:

≤1.01x10^-3 pa.cm^3/s

Центральный дирижер:

Сплав меди, покрытый золотом

Контактный пин:

9 контактов

Выделить:

9-прикольный разъем серии J30J

миниатюрный прямоугольный разъединитель 500VAC

Коннектор J30J с номинальной температурой 125 °C

ITT Cannon MDM Series MDM-9PBR Угловой контактный разъем 9-контактный миниатюрный прямоугольный разъем для электронного оборудования

Технические характеристики продукта

Атрибут	Значение
Выдерживаемое напряжение	500 В переменного тока
Диапазон температур	-55～+125 ℃
Применение	Электронное оборудование
Расстояние между контактами	2.54×2.54
Соединительный кабель	AFR-250, белый провод 0.1~0.15mm²
Скорость утечки	≤1.01×10⁻³ Па.см³/с
Центральный проводник	Медный сплав, золотое покрытие
Контактный штырь	9 контактов

Обзор продукта

Разъем серии J30J - это высококачественный миниатюрный прямоугольный разъем, разработанный для требовательных промышленных применений. Являясь частью известной серии MDM, этот разъем обеспечивает исключительную производительность, долговечность и точную конструкцию.

Основные характеристики

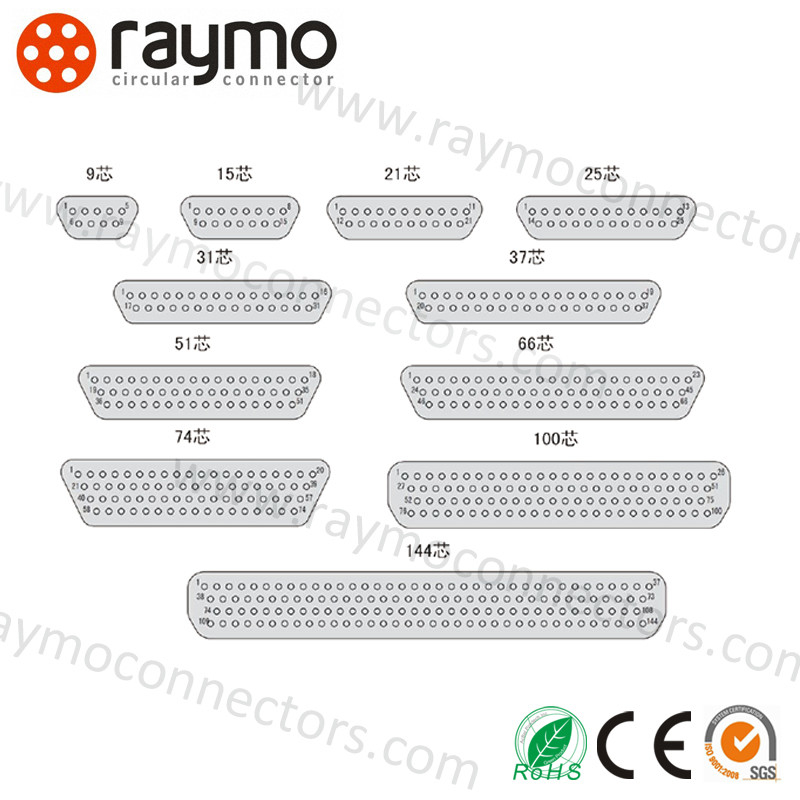

Доступен в нескольких конфигурациях контактов: 9, 15, 21, 25, 31, 37, 51, 66, 74 и 100 контактов
Рассчитан на 500 циклов сопряжения для долгосрочной надежности
Настраиваемая длина кабеля для соответствия конкретным требованиям применения
Широкий диапазон рабочих температур (-55°C to +125°C) для экстремальных условий
Высококачественный центральный проводник из медного сплава с золотым покрытием для оптимальной проводимости
Компактный, легкий дизайн, идеально подходящий для применений с ограниченным пространством

Технические параметры

Параметр	Значение
Выдерживаемое напряжение	500 В переменного тока
Номинальное напряжение	250 В
Цикл сопряжения	500 раз
Варианты длины провода	50 см, 500 мм или нестандартная длина

Применение

Разъем серии J30J идеально подходит для различных применений в электронном оборудовании, особенно там, где требуются надежные миниатюрные прямоугольные разъемы. Его компактный размер и отличные характеристики делают его подходящим для:

Системы промышленного управления
Медицинское оборудование
Телекоммуникационные устройства
Аэрокосмическая и оборонная электроника
Автомобильная электроника

Сертификаты и соответствие

Продукт соответствует международным стандартам качества, включая сертификацию CE, RoHS, REACH и ISO9001:2015.

Поддержка и услуги

Наша команда технической поддержки предоставляет всестороннюю помощь, включая запросы о продуктах, руководство по установке, устранение неполадок и услуги по техническому обслуживанию. Мы также предлагаем услуги по ремонту и замене для обеспечения оптимальной производительности ваших разъемов серии J30J.
