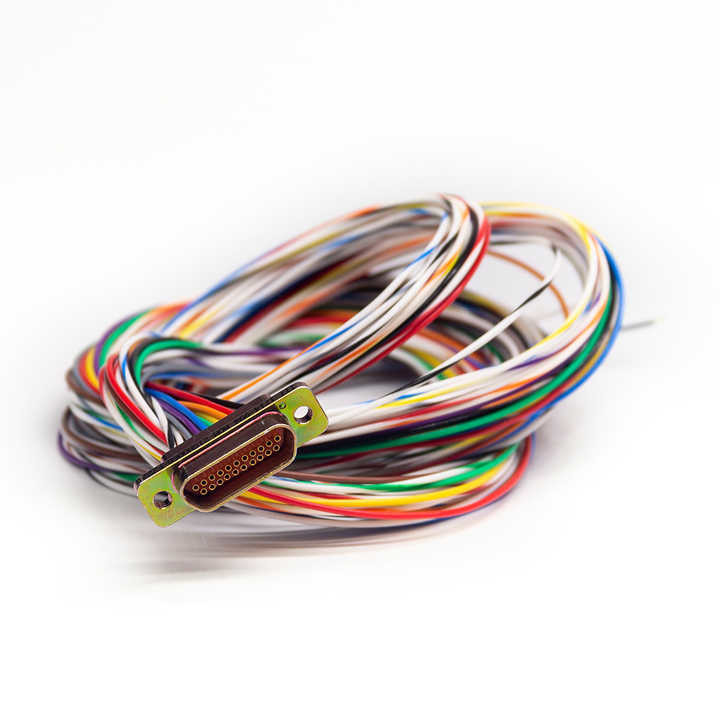

ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемDОписание
Серия Raymo J30J разработана с прочным, но легким алюминиевым корпусом и высоконадежной системой контактов с винтовыми штифтами с выравниванием Pos-Aline.
Он эквивалентен разъемам Micro-D серии ITT Cannon MDM MIL-DTL-83513.

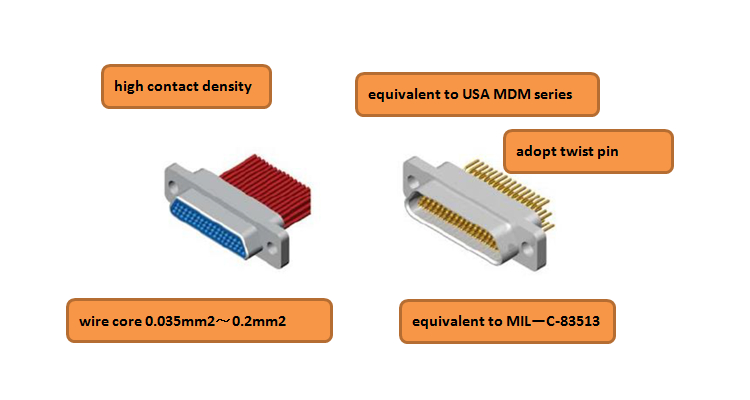

ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемОсновные характеристики:
-
Эта серия эквивалентна серии USA MDM;
-
Девять типов: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Площадь сечения провода: 0,1～15 мм2;
-
В этой серии используются гибкие штифты высокой плотности;
-
Блокирующие узлы поставляются с разъемами в соответствии с вашим заказом. Вы должны предоставить мне информацию в документах, если вам не нужны блокирующие узлы.
ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемПараметр
|
Категория
|
Разъемы micro-D серии ITT Cannon MDM
|
|
Номер детали
|
J30J-31TJ
|
|
Тип разъема
|
Штекер
|
|
Ориентация
|
Герметичный квадратный фланец
|
|
Тип контакта
|
Штыревой контакт
|
|
Количество контактов
|
25
|
|
Тип монтажа
|
Панельный монтаж
|
|
Оконцовка контакта
|
Пайка
|
|
Степень защиты
|
IP67
|
ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемТехнические характеристики
|
Испытательное напряжение
|
600 В переменного тока на уровне звука
150 В переменного тока на высоте 70 000 футов (23 410 метров)
|
|
Номинальный ток
|
3 Ампера
|
|
Сопротивление контакта
|
’8 миллиом максимум при 3 амперах
10 миллиом максимум при 1 миллиампере: ML-STD-202 Method 307
|
|
Сопротивление изоляции
|
5000 мегаом минимум при 500 В постоянного тока
|
|
Магнитная проницаемость
|
2,0μ(разъемы без оборудования)
|
|
Термовакуум
|
в соответствии с NASA SP-R-0022 (только космический класс)
|
|
Срок службы
|
Минимум 500 циклов
|
|
Соляной туман
|
48 часов ML-STD-1344 Method 1001 Condition B
|
ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемИзображения
ITT Cannon MDM Series J30J-25TJ 25-контактный штекерный разъем Micro-D, миниатюрный разъемПрименение
* Навигационные системы
* Научно-исследовательские центры
* Медицинское оборудование
* Портативное испытательное оборудование
* Спутники
* Робототехника
* Геофизическое оборудование
* Сканеры штрих-кодов
