Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30J ОписаниеОписание
Разъемы Raymo серии J30J - это небольшие разъемы высокой плотности, используемые там, где обычно использовались стандартные разъемы d-sub, но важны размер и вес.
Он эквивалентен микро-D разъемам серии ITT Cannon MDM MIL-DTL-83513.
Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30JОсновные характеристики:
-
Эта серия эквивалентна серии MDM США;
-

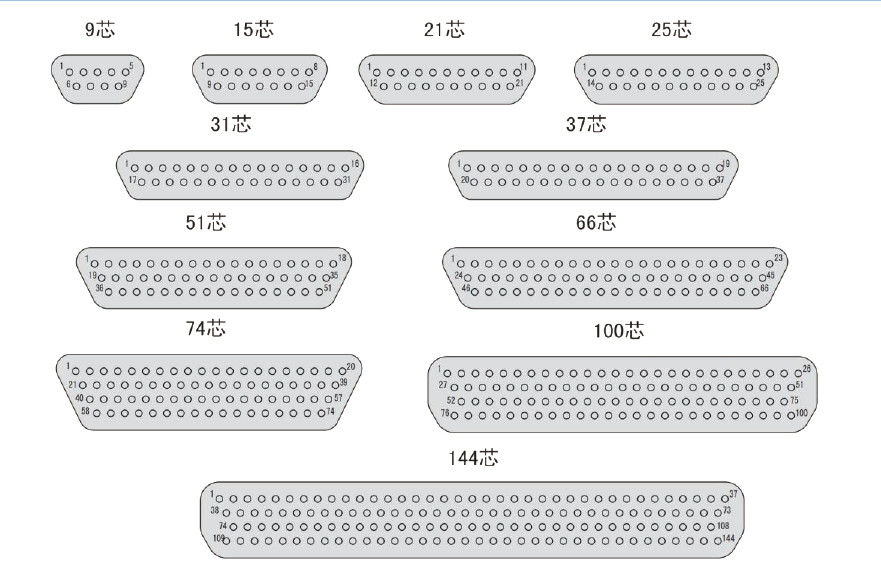

Девять типов: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Площадь поперечного сечения соединенного провода: 0,1～1,5 мм2;
-
В этой серии используются гибкие штырьки высокой плотности;
-
Соответствие требованиям GJB2446 «Общая спецификация поляризованного корпуса, микроминиатюрного прямоугольного электрического разъема» (эквивалент MIL-C-83513);
Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30JПараметр
|
Категория
|
Микро-D разъемы серии ITT Cannon MDM
|
|
Номер детали
|
J30J-15TJ
|
|
Тип разъема
|
Вилка
|
|
Ориентация
|
Герметичный квадратный фланец
|
|
Тип контакта
|
Штырьковый контакт
|
|
Количество позиций
|
15
|
|
Тип крепления
|
Панельное крепление
|
|
Окончание контакта
|
Пайка
|
|
Степень защиты
|
IP67
|
Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30JТехнические характеристики
|
Испытательное напряжение
|
600 В переменного тока на уровне звука
150 В переменного тока на высоте 70 000 футов (23410 метров)
|
|
Номинальный ток
|
3 Ампера
|
|
Сопротивление контакта
|
Максимум 8 миллиом при 3 амперах
Максимум 10 миллиом при 1 миллиампере: ML-STD-202 Метод 307
|
|
Сопротивление изоляции
|
Минимум 5000 мегаом при 500 В постоянного тока
|
|
Магнитная проницаемость
|
2,0 мк (разъемы без оборудования)
|
|
Термовакуум
|
в соответствии с NASA SP-R-0022 (только космический класс)
|
|
Срок службы
|
Минимум 500 циклов
|
|
Соляной туман
|
48 часов ML-STD-1344 Метод 1001 Условие B
|

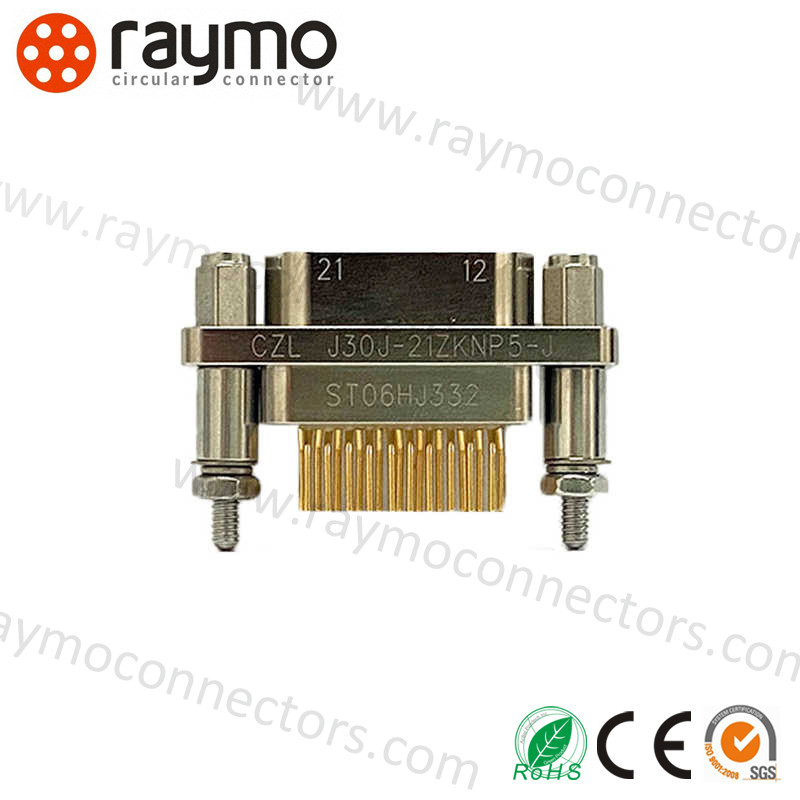

Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30JФотографии
Высокопроизводительные водонепроницаемые микро-D MIL-Spec разъемы серии J30JПрименение
* Авионика, радары
* Ракеты и системы наведения
* Телекоммуникационные системы
* Навигационные системы
* Научно-исследовательские центры
