Высокопроизводительные водонепроницаемые соединители Micro-D серии J30J Dвыписка
Серия Raymo J30J представляет собой небольшие, высокоплотные разъемы, используемые там, где обычно использовались стандартные разъемы d-sub, но размер и вес вызывают беспокойство.
Он эквивалентен микро-D разъемам ITT Cannon MDM серии D83513.
Высокопроизводительные водонепроницаемые соединители Micro-D серии J30Jосновные особенности:
-
Эта серия эквивалентна серии MDM США;
-

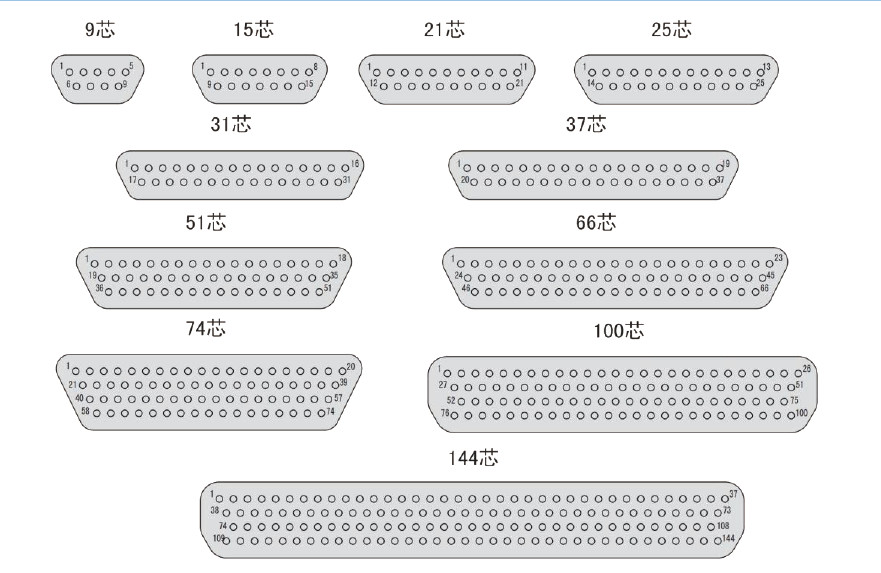

Девять типов:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Площадь продольного провода: 0,115 мм2
-
В этой серии используются гибкие булавки высокой плотности;
-
Удовлетворяет требованиям GJB2446 ′′Поляризованная оболочка, микроминимальные прямоугольные электрические разъемы общая спецификация′′ (эквивалент D83513);
Высокопроизводительные водонепроницаемые соединители Micro-D серии J30JПараметр
| Категория | Микро-D соединители серии ITT Cannon MDM |
| Номер части | J30J-15TJ |
| Тип соединителя | Включатель |
| Ориентация | Герметический квадратный фланц |
| Тип контакта | Мужской шприц |
| Количество позиций | 15 |
| Тип установки | Установка панели |
| Прекращение контакта | Сплав |
| Рейтинг защиты | IP67 |
Высокопроизводительные водонепроницаемые соединители Micro-D серии J30Jтехнические характеристики
| Испытательное напряжение | Уровень 600 вака
150 ваков на высоте 70 000 футов (23410 метров) |
| Нынешний рейтинг | 3 ампулы |
| Сопротивление на контакт | Максимально 8 миллиомм при 3 амперах
Максимально 10 миллионов при 1 миллиампере: ML-STD-202 Метод 307 |
| Сопротивление изоляции | Не менее 5000 мегаомм при 500 ВдО |
| Магнитная проницаемость | 2.0μ ((соединители меньше оборудования) |
| Тепловой вакуум | по NASA SP-R-0022 (только космический класс) |
| Жизнь пары | Не менее 500 циклов |
| Солевой спрей | 48 часов ML-STD-1344 Метод 1001 Условие B |

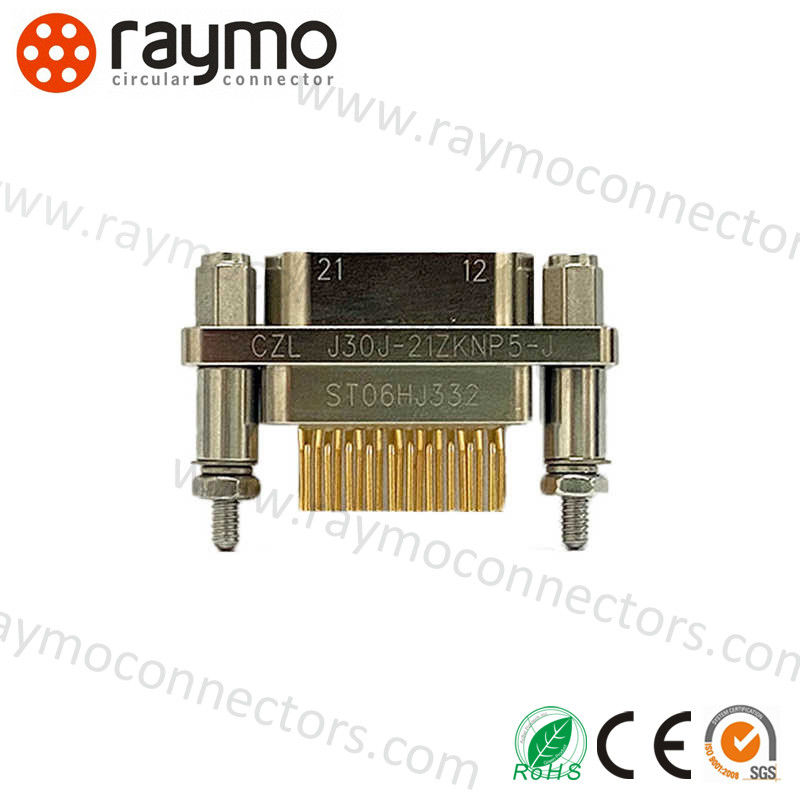

Высокопроизводительные водонепроницаемые соединители Micro-D серии J30JФотографии
Высокопроизводительные водонепроницаемые соединители Micro-D серии J30JПрименение
* Авиатехника, радары
* Ракеты и системы наведения
* Телекоммуникационные системы
* Навигационные системы
* Научные центры
