| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | RAYMO |
| Сертификация: | CE/ROHS/REACH/SGS/ISO9001 |
| Номер модели: | ОНЦ-БС-1-19/18-Б1-1-Б |
| Количество мин заказа: | 1 шт. |
| Цена: | 5.6-20.3 |
| Упаковывая детали: | PE-пакеты и картоны |
| Время доставки: | 5-7 рабочих дней |
| Поставка способности: | 50000 штук в месяц |
| Наименование продукта: | Сверхмаленький соединитель для штыков из серии OHS | Контакты: | 4.7.10.19.32.50 |
|---|---|---|---|
| Размер раковины: | 10.12.14.18.22.27 | Материал раковины: | Обработка поверхности алюминиевого сплава анодированной |
| Способ подключения: | Соединение штыка | Контактный материал: | Сплав меди с покрытием золотом/серебром |
| Изолятор: | Бакелит | Терминал: | Сплав |
| Температура окружающей среды: | -60 до +200 °C | Жизненный цикл: | 500 раз |
| Выделить: | ОНЦ-БС-1(2) Серия Байонт Ультра-малый соединитель,19Pin Male Socket OHS соединитель,ОНЦ-БС-1-19/18-Б1-1-Б |
||

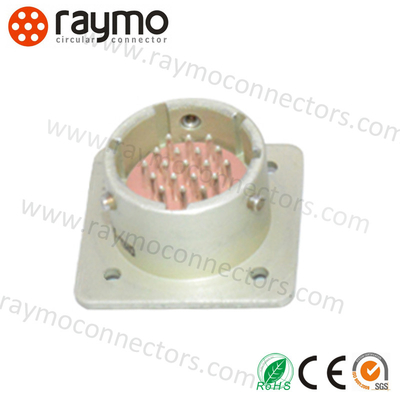

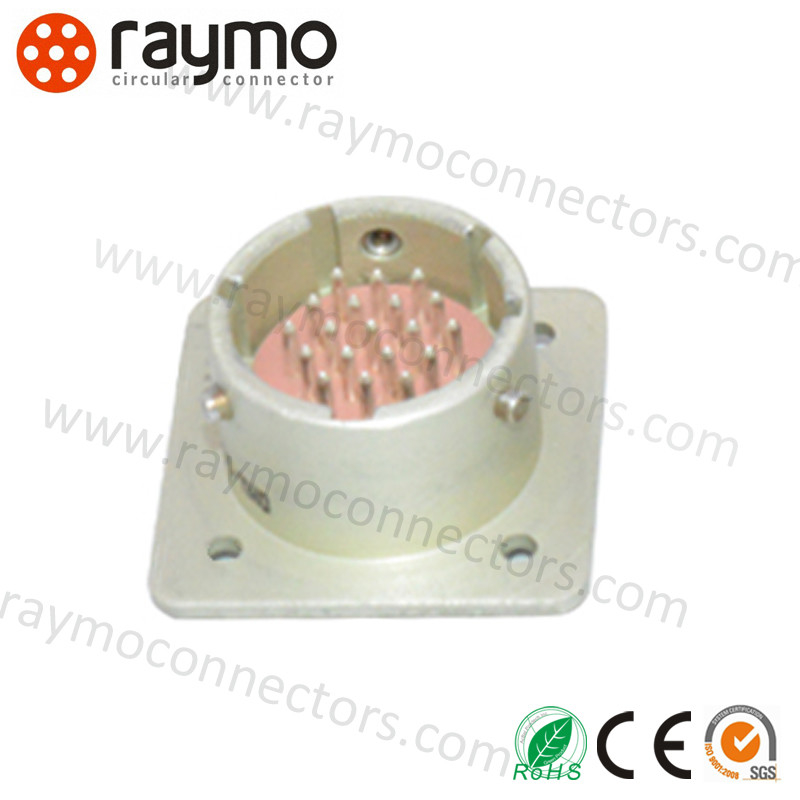

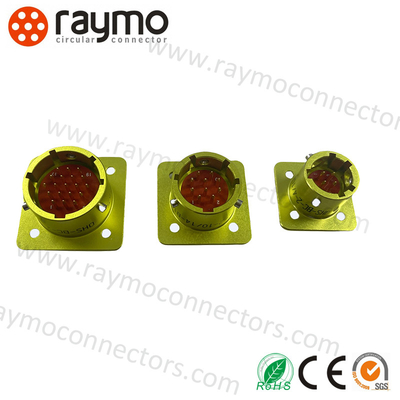

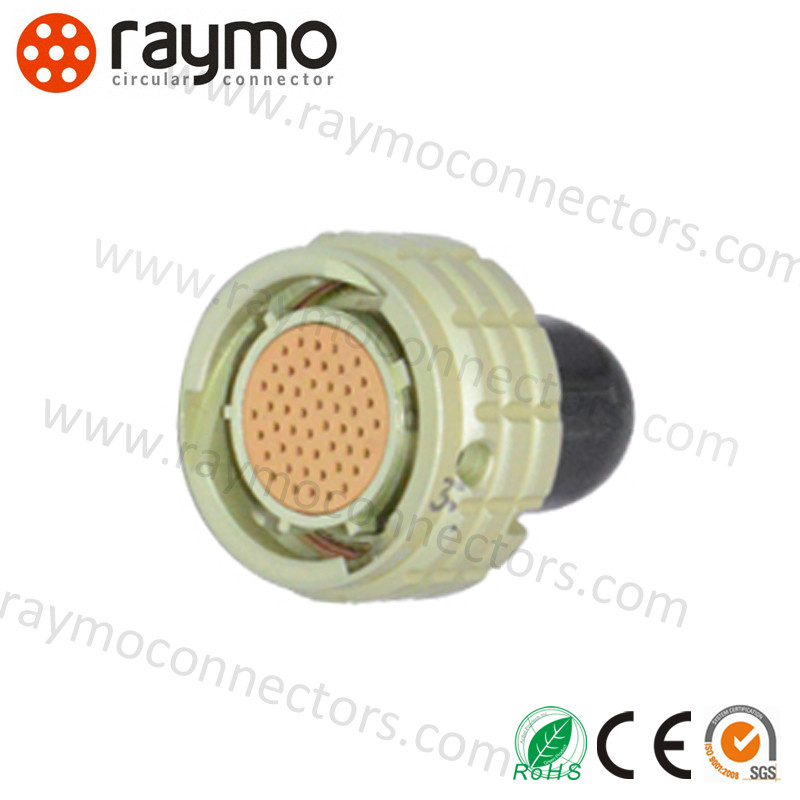

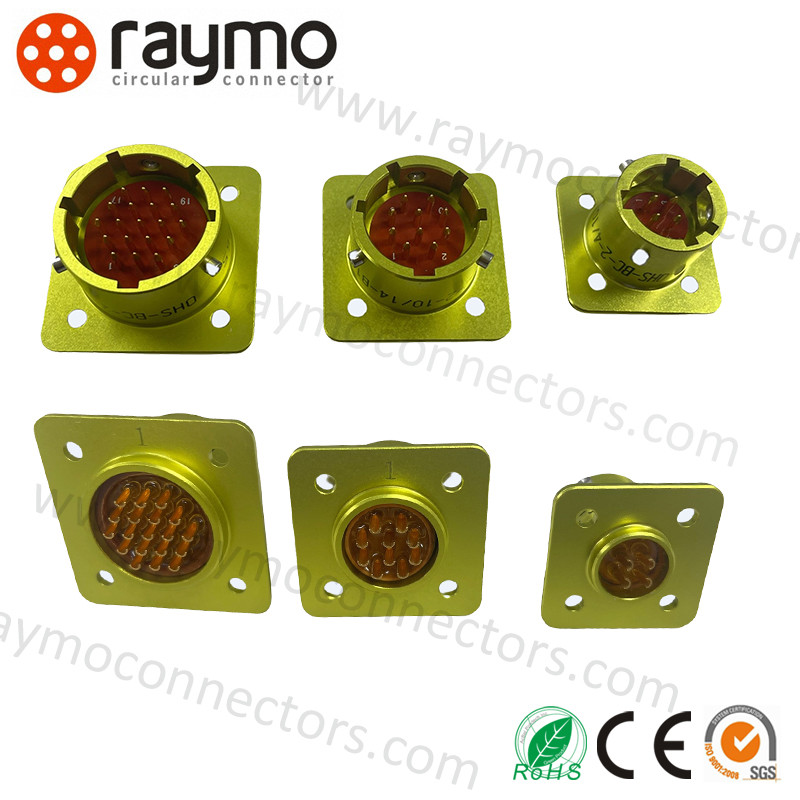

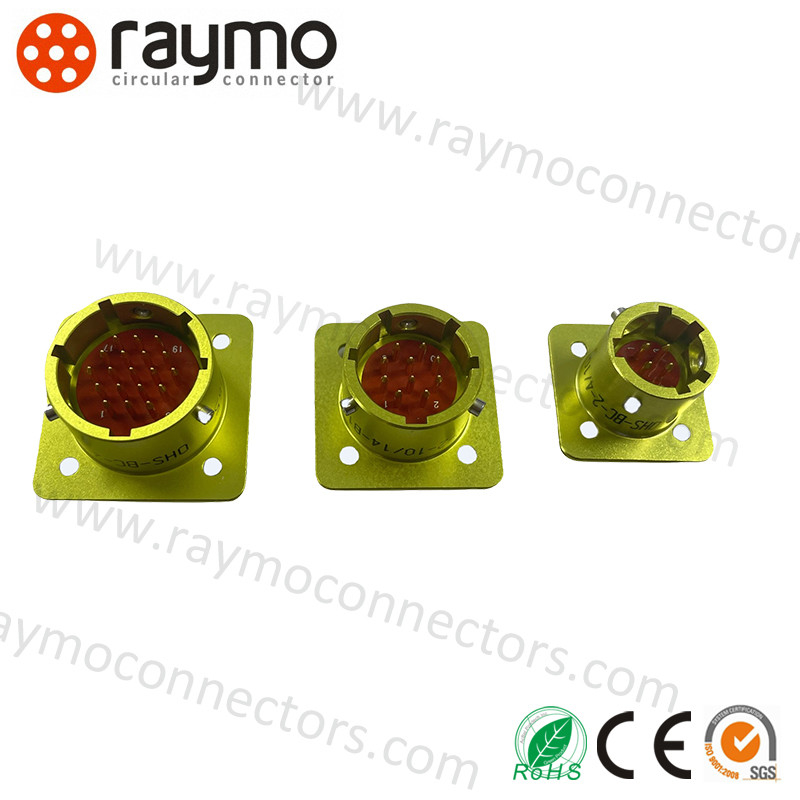

ОНЦ-БС-1(2) Круглый электрический разъем серии OHS, метод соединения использует соединение с штыком, контактная часть конца соединения сварная,продукт обладает характеристиками быстрого соединения и разделения, небольшие размеры, высокая плотность, хорошая экологическая устойчивость, высокая надежность, розетка без хвостового присоединения, розетка может принимать прямое пластиковое хвостовое присоединение, подходящее для цепи постоянного тока.
В то же время он может сочетаться и взаимозаменяться с оригинальными частями российской серии ОНЦ-БС-1(2).
Разъемы ОНЦ-БМ, ОНЦ-БС ∙ коннекторы ручного соединения низкочастотные цилиндрические, внутреннего объемного монтажа, с байонетным сочленением, соединяют цепи с нагрузкой до 71А и 250В.Разъемы ОНЦ-БМ имеют посадочный диаметр корпуса 10 ммРазъемы ОНЦ-БС имеют посадочный диаметр корпуса 14 мм, 18 мм, 22 мм, 27 мм, и могут насчитывать от 10 до 102 контактов диаметром 0,6 мм.И могут насчитывать от 10 до 32 контактов диаметром 1Вилка, она же "папа", является герметичной приборной частью соединителя, а розетка, "мама" - герметичной кабельной частью.Для улучшения качества соединения в конструкции разъемов предусмотрена фиксация с помощью шпоновПолную расшифровку маркировки разъемов ОНЦ-БМ, ОНЦ-БС см. ниже таблицу с основными характеристиками. Гарантия работы поставляемых нашей компанией разъемов ОНЦ-БМ, ОНЦ-БС составляет 2 года.Это подтверждается необходимыми документами по качествуОкончательная цена на разъемы ОНЦ-БМ, ОНЦ-БС зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Показатель | Стоимость |
| Сопротивление на контакт | ≤ 5mΩ |
| Сопротивление изоляции | ≥ 1000MΩ (при нормальных условиях) |
| Температура окружающей среды | - 60°C~85°C |
| Вибрация | 1-5000 Гц 20 г |
| Влияние | 1000 г ((один раз); 100 г ((несколько раз); |
| Диаметр контакта | Φ1,0 мм |
| Механическая жизнь | Вставлять и выключать 250 раз |
| Рабочее время | 5000 часов |
| Стандартная оболочка Размер | Контактный номер | Рабочий ток одноконтактного действия (A) | Общий ток (A) | Рабочее напряжение ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| ОБЗ | В. | В | 1 ((2) | 4 ((10) | B ((P) | 1 ((2) | 1 ((2,3) | В. |
| Круговая | Байонт | Ультра-маленький | 1 Серебряное покрытие, 2 Золотое | Контактный номер / Стандартный размер раковины | B - Квадратный приемник (козырь), P - Круговая розетка (завод) | 1. без хвостового приспособления 2. с незащищенным прямым хвостовым приспособлением | Ключевое положение | Все погоды |
| Русская часть No. | Раймо часть No. | Амфенол часть No. |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ОНТС-БС-1-4/10-В1-1-В |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ОНТС-БС-1-7/12-В1-1-В |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ОНТС-БС-1-10/14-В1-1-В |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ОНТС-БС-1-19/18-В1-1-В |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ОНТС-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ОНТС-BS-1-50/27-V1-1-V |
| Русская часть No. | Раймо часть No. | Амфенол часть No. |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ОНТС-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ОНТС-БС-1-7/12-Р12-1-В |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ОНТС-БС-1-10/14-Р12-1-В |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ОНТС-БС-1-19/18-Р12-1-В |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ОНТС-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ОНТС-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED как специалист по проектированию и производству всех видов разъемов и специальных кабелей,имеют богатый опыт в разработке и производстве различных видов кабелей и соответствующих адаптеров соединителей.С кабелем RED/Teradek Bond/ARRI, кабелем питания камеры Canon/Sony, кабелем SDI, кабелем USB, кабелем видео, кабелем CCD...Мы предоставляем различные услуги OEM / ODM служить в соответствии с различным приложением и требования.
Наши продукты широко используются в суровых условиях и приложениях, таких как промышленные устройства управления, медицинское оборудование, измерительное и инспекционное оборудование,аудиовизуальное оборудование и военноеКроме того, он имеет отличную совместимость со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем внедрять новые серии продуктов, включая M5, M8, M9, M12, M16, M23 и другие соединители данных. С сертификатами IP68, ISO9001, Rohs, CE, REACH.
Мы предоставляем комплексную техническую поддержку и сервис для наших круговых подъемных соединителей.
Наша команда готова помочь клиентам с установкой, устранением неполадок и ремонтом.Мы также предлагаем помощь и обучение на месте, чтобы клиенты могли использовать продукт в полной мере.
Мы стремимся обеспечить отличное обслуживание клиентов, и наша команда доступна 24/7 для ответа на любые вопросы или технической поддержки.
Мы также предлагаем широкий спектр послепродажных услуг, таких как продление гарантии и обновление продукции.
Если у вас есть вопросы или вам нужна помощь, пожалуйста, не стесняйтесь связаться с нами.
