Главная страница ПродукцияКруглые разъемы MILУльтра-маленький разъединитель Shell 10 Pin Male Socket

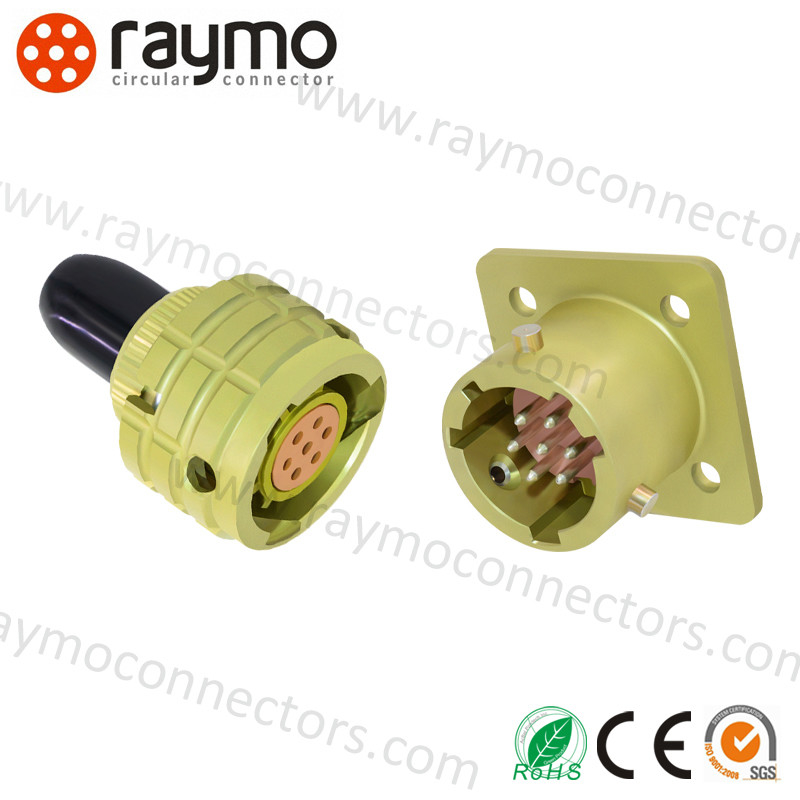

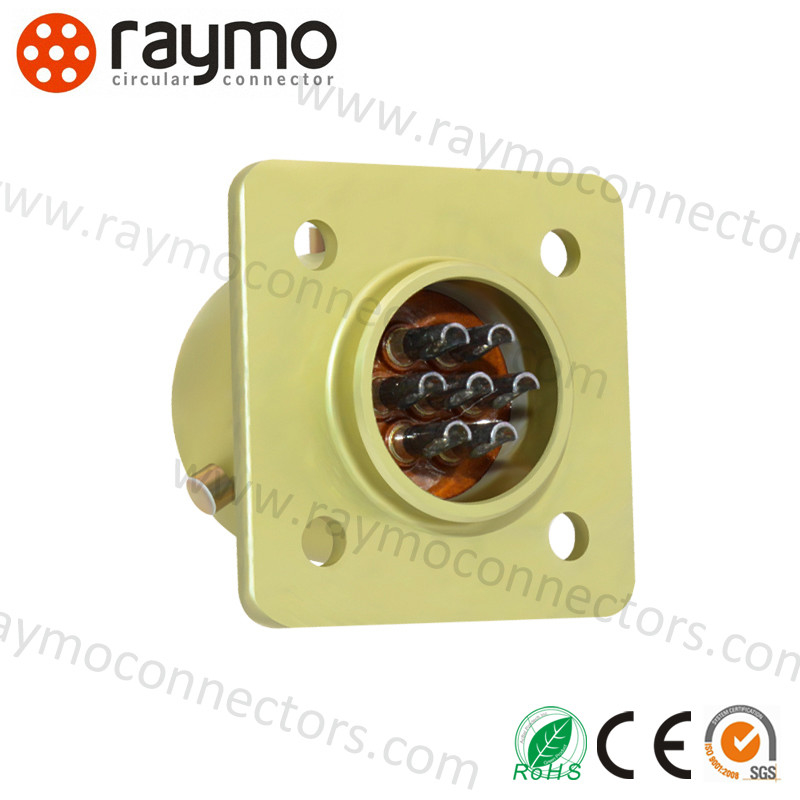

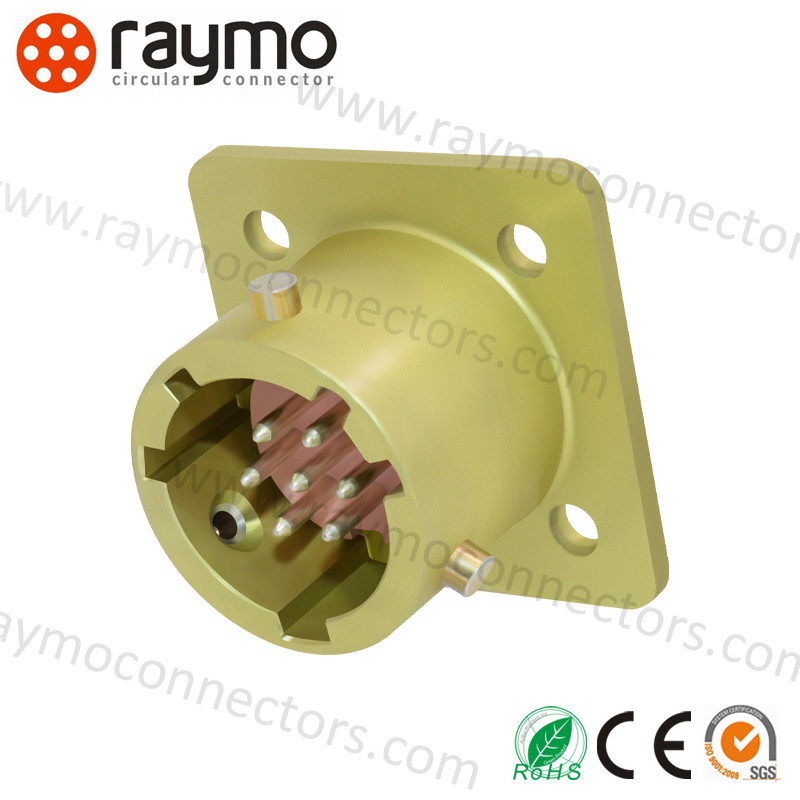

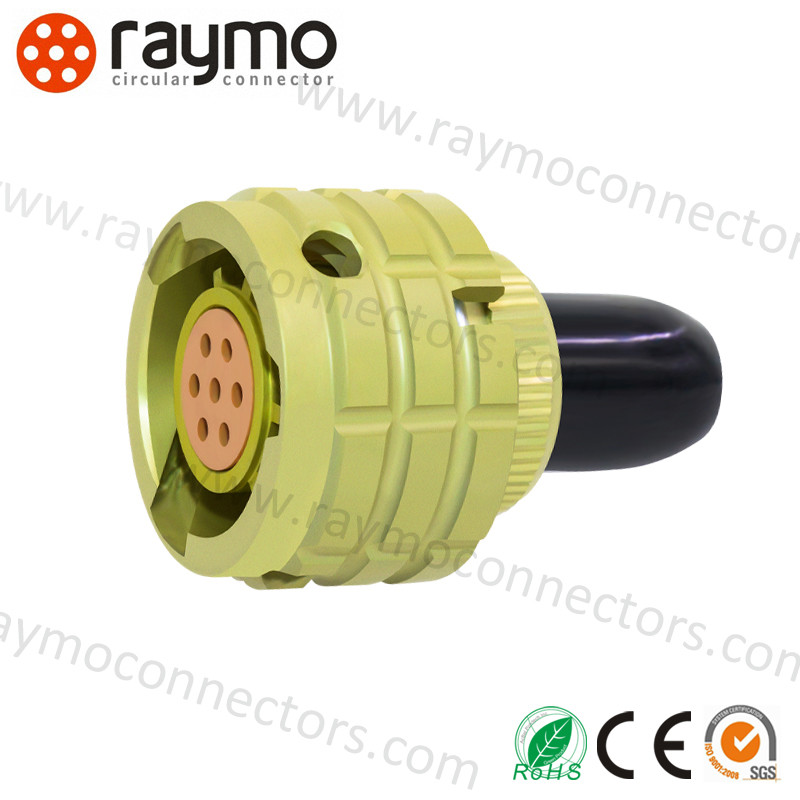

Ультра-маленький разъединитель Shell 10 Pin Male Socket

Ultra Small Connector Shell 10 Pin Male Socket
Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket Ultra Small Connector Shell 10 Pin Male Socket
Основная информация
Место происхождения: Китай
Фирменное наименование: RAYMO
Номер модели: ОНЦ-БС-1(2)
Количество мин заказа: 5
Цена: USD25
Время доставки: 5-8 недель
Условия оплаты: T/T.
Поставка способности: 2000 шт
Контакт
Выделить:

10pin мужской разъемный шприц соединитель

,

ОНЦ-БС-1(2) Серия Байонеты Ультра-маленький соединитель

,

ОНЦ-БС-1-10/14-В1-1-В



ОНЦ-БС-1(2) Серия Байонет Ультра-маленький соединительный корпус Размер 14 10 штиф мужской разъем-ОНЦ-БС-1-10/14-В1-1-В



Описание продукции ПромышленныйОНЦ-БС-1(2)Коннекторы:



ОНЦ-БС-1(2)



Сверхмаленькие соединители штыка серии OHS в основном используют российскую технологию соединителей.Он состоит из розетки и розетки, с многоуровневыми клавиатурными положениями для установки. Режим соединения соединителя является штыковой.В то же время, он может сочетаться и взаимозаменяться с оригинальными частями российской серии ОНЦ-БС-1(2).

Соединители ОНЦ-БС-1 ((2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного тока.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеющие многошпоночную поляризацию корпусов, защищающую
От несанкционированного членства.
Сочленение соединителей.
Вилки изготавливаются без кожи, розетки с прямой пластиковой кожей.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 ?? золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении
В соответствии с техническими условиями БР0.364.030 ТУ, (приемка ¥5 ¥).





Тип соединителя Посуда
Тип контакта Мужчина
Количество позиций 10Pin
Размер оболочки 14
Контактные материалы Медный сплав Золото/серебро
Изоляционные материалы ППС
Материал оболочки Алюминиевая сплав поверхностная анодированная обработка, никелевое покрытие цинковой сплав (промышленный класс)
Размер контакта Φ1.0
Максимальный ток на контакт 3.0A
Сумма текущих 30А
НАМИНИРОВАННОЕ напряжение 250 В
Контактное сопротивление ≤ 5 МΩ
ПРЕДСТАВКА Контакта Сплав
Тип крепежа Соединение штыка
Количество вставлений и удалений 250
ОПЕРАТИВНАЯ ТЕМПЕРАТУРА -60°C +85°C

Фотографии



Ультра-маленький разъединитель Shell 10 Pin Male SocketУльтра-маленький разъединитель Shell 10 Pin Male SocketУльтра-маленький разъединитель Shell 10 Pin Male Socket





Дата прочт

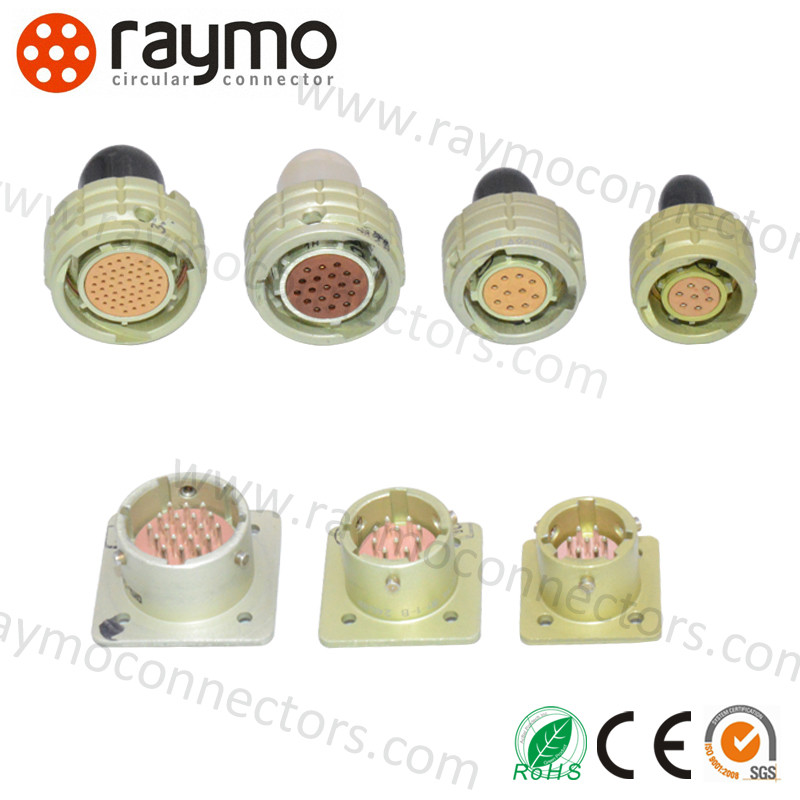

Ультрамаленький электрический разъем серии OHS

　

1. Технические показатели

　

Показатель

Стоимость

Сопротивление на контакт

≤ 5mΩ

Сопротивление изоляции

≥ 1000MΩ (при нормальных условиях)

Температура окружающей среды

- 60°C~85°C

Вибрация

1-5000 Гц 20 г

Влияние

1000 г ((один раз); 100 г ((несколько раз);

Диаметр контакта

Φ1,0 мм

Механическая жизнь

Вставлять и выключать 250 раз

Рабочее время

5000 часов

Гарантия

15 лет







2Рабочий ток, рабочее напряжение

　

　

　

　

Стандартный размер раковины

Контактный номер

Рабочий ток одноконтактного действия (A)

Общий ток ((A)

Рабочее напряжение ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Русская часть No.

Китайская часть No.

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Русская часть No. Китайская часть No.
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



Частые вопросы



Часто задаваемые вопросы о Russian OHS Connector

1.Можно заказать образец?
Да, добро пожаловать на заказ образца российского 2PM Connector для проверки качества.

2Какие у вас условия оплаты?
Обычно мы принимаем T / T, Для регулярных заказов, условия оплаты составляют 30% депозита, остаток оплачивается до отправки.

3- Сколько времени?
Обычно это занимает 10 дней после получения авансового платежа.

4.Каковы ваши условия упаковки?
Сначала он упаковывается в пластиковые пакеты, затем в небольшие коробки, наконец, в большие в нейтральные картонные коробки.

5.Сколько длится гарантийный срок
Через год после родов.
