Российские ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ, 2РТТ разъемы в наличии!!!
Все типы круглых разъемов от OEM-производителя в Китае

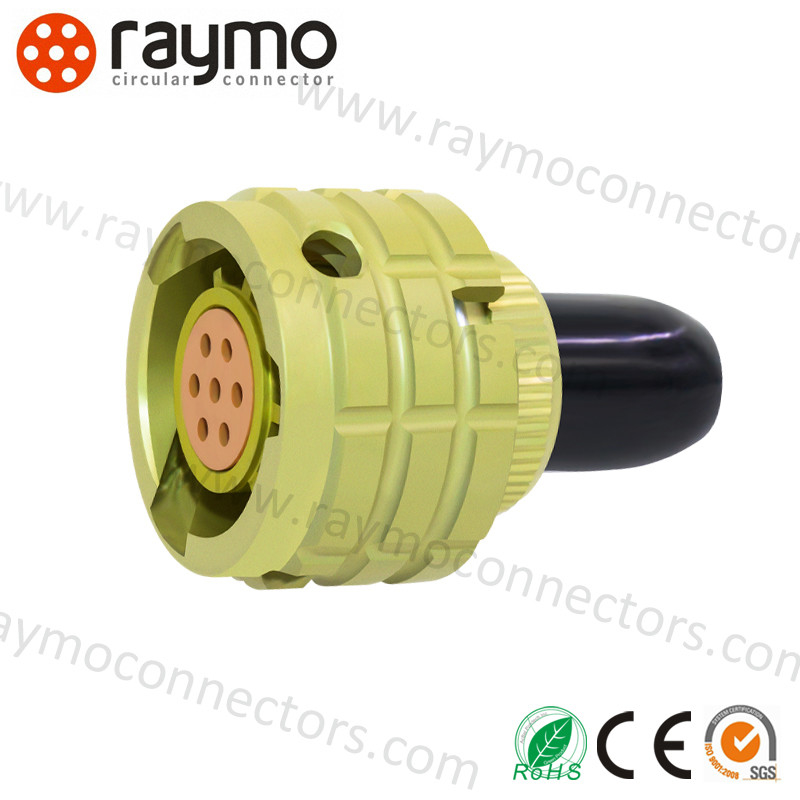

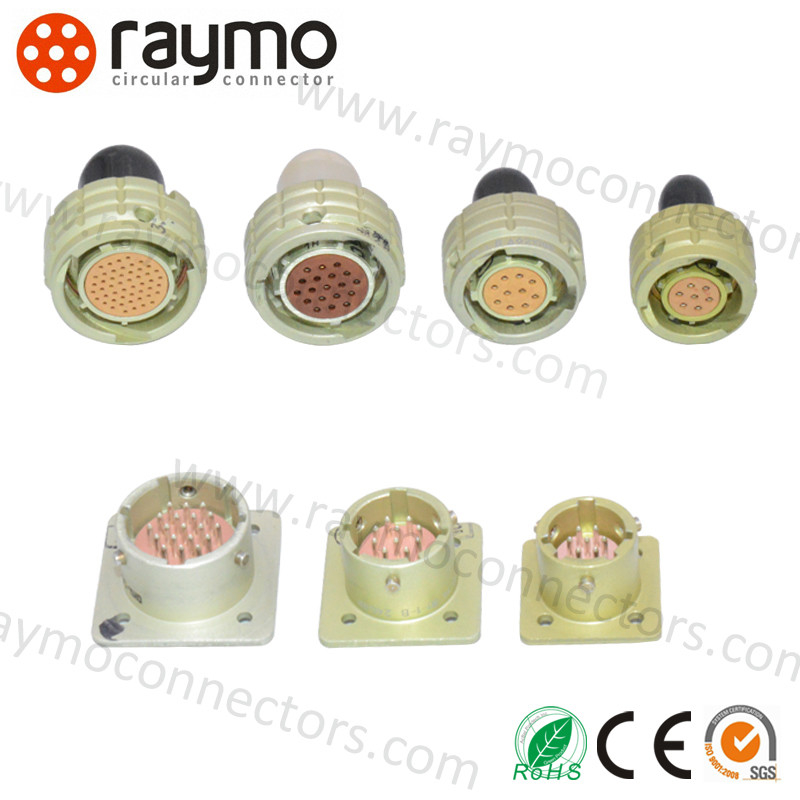

Описание Prct Military ОНЦ-БС-1(2) РАЗЪЕМЫ:
ОНЦ-БС-1(2) Круговой электрический разъем серии OHS, метод соединения принимает байонетное соединение, форма соединения контактной части - сварная, prct обладает характеристиками быстрого соединения и разъединения, небольшого размера, высокой плотности, хорошей устойчивости к окружающей среде, высокой надежностью, розетка без хвостового крепления, штекер может иметь прямое пластиковое хвостовое крепление, подходит для цепей постоянного и переменного тока.
В то же время он может быть сопоставлен и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многополюсную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
ВоенныеОНЦ-БС-1(2) Особенности разъемов OHS:
- Компактный размер: идеально подходит для применений, где пространство ограничено.
- Высокая производительность: способен обрабатывать высокие скорости передачи данных и уровни мощности, несмотря на свой небольшой размер, что делает его пригодным для широкого спектра применений.
- Прочная конструкция: изготовлен из высококачественных материалов для обеспечения длительного срока службы даже в суровых условиях.
- Простая установка: обеспечивает быструю и простую установку и разборку, экономя время и усилия при сборке и обслуживании.
Технические показатели для ОНЦ-БС-1(2) РАЗЪЕМЫ OHS
| Показатель |
Значение |
| Сопротивление контакта |
≤5mΩ |
| Сопротивление изоляции |
≥1000MΩ (В нормальных условиях) |
| Температура окружающей среды |
- 60°C~85°C |
| Вибрация |
1-5000HZ 20g |
| Удар |
1000g(однократно);100g(многократно); |
| Диаметр контакта |
Φ1.0mm |
| Механический срок службы |
Вставить и вынуть 250 раз |
| Рабочие часы |
5000 часов |
Рабочий ток, рабочее напряжение для ОНЦ-БС-1(2) РАЗЪЕМЫ OHS
| Стандартный размер корпуса |
Количество контактов |
Рабочий ток одного контакта (А) |
Общий ток (А) |
Рабочее напряжение (В) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Описание модели для ОНЦ-БС-1(2) РАЗЪЕМЫ OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Круглый |
Байонет |
Сверхмалый |
1 Серебрение, 2 Золочение |
Количество контактов / Стандартный размер корпуса |
B - Квадратная розетка (штырь), P - Круглая вилка (гнездо) |
1. Без хвостового крепления 2. С неэкранированным прямым хвостовым креплением |
Положение ключа |
Всепогодный |
Тип: 1-Без хвостового крепления для ОНЦ-БС-1(2) РАЗЪЕМЫ OHS
| Российский номер детали |
Китайский номер детали |
Номер детали Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
Тип: 2-С неэкранированным прямым хвостовым креплением для ОНЦ-БС-1(2) РАЗЪЕМЫ OHS
| Российский номер детали |
Китайский номер детали |
Номер детали Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Военные ОНЦ-БС ПРИМЕНЕНИЕ РАЗЪЕМОВ:
Информация о компании Военные разъемы 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED как профессионал в разработке и производстве всех видов разъемов и специальных кабелей, накопила богатый опыт в разработке и производстве различных видов кабелей и связанных с ними адаптеров разъемов. С кабелем RED/Teradek Bond/ARRI Camera Cable, кабелем питания для камер Canon / Sony, кабелем SDI, кабелем USB, видеокабелем, кабелем CCD... Мы предоставляем различные услуги OEM/ODM для различных применений и требований.
Наша продукция широко используется в различных суровых условиях и областях применения, таких как устройства промышленного контроля, медицинское оборудование, измерительное и инспекционное оборудование, аудио- и видеооборудование и военная техника и т. д. Кроме того, она обладает отличной совместимостью со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем представлять новые серии продукции, включающие M5, M8, M9, M12, M16, M23 и другие разъемы для передачи данных. С сертификатами IP68, ISO9001, Rohs, CE, REACH.
Военные ОНЦ-БС НАСТРОЙКА РАЗЪЕМОВ:
Круглые разъемы RAYMO LEMO Push Pull
- Фирменное наименование: RAYMO
- Номер модели: Разъем Fischer
- Место происхождения: КИТАЙ
- Покрытие контактов: Золото
- Пол: Мужской/Женский
- Стиль соединения: Push-Pull
- Жесткие метрические разъемы
- Разъемы для электрических шнуров
- Промышленные круглые разъемы
Все разъемы могут быть настроены в соответствии с требованиями заказчика!
Военные ОНЦ-БС ПОДДЕРЖКА И УСЛУГИ РАЗЪЕМОВ:
Техническая поддержка и обслуживание круглых разъемов Push Pull
Мы предоставляем всестороннюю техническую поддержку и обслуживание наших круглых разъемов Push Pull. Наша команда имеет большой опыт предоставления технических решений для различных применений.
Наша команда готова помочь клиентам с установкой, устранением неполадок и ремонтом. Мы также предлагаем помощь на месте и обучение, чтобы гарантировать, что клиенты смогут использовать продукт в полной мере.
Мы стремимся предоставлять отличный сервис для клиентов, и наша команда доступна 24/7, чтобы ответить на любые вопросы или предоставить техническую поддержку.
Мы также предлагаем широкий спектр послепродажных услуг, таких как продление гарантии и обновление продукции.
Если у вас есть какие-либо вопросы или вам нужна помощь, пожалуйста, не стесняйтесь обращаться к нам.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
-
Q1. Могу ли я получить образец?
Да, мы приветствуем заказ образца для тестирования и проверки качества. Некоторые образцы бесплатны, а за некоторые образцы следует заплатить заранее, и стоимость будет возмещена после дальнейшего заказа.
Q2. Как насчет времени выполнения заказа?
У нас есть запас, быстрая доставка менее 5000 штук.
Q3. Как вы отправляете товар и сколько времени это занимает?
Мы часто отправляем DHL, UPS, FedEx, TNT, SF или EMS. Обычно доставка занимает 3-5 дней.
Q4. Доступен ли OEM?
Да. У нас есть богатый опыт и хорошие возможности для воплощения вашего дизайна и идеи в реальный продукт, обычно для нового продукта от проектирования пресс-формы до окончательного производства требуется около 20-30 дней.
