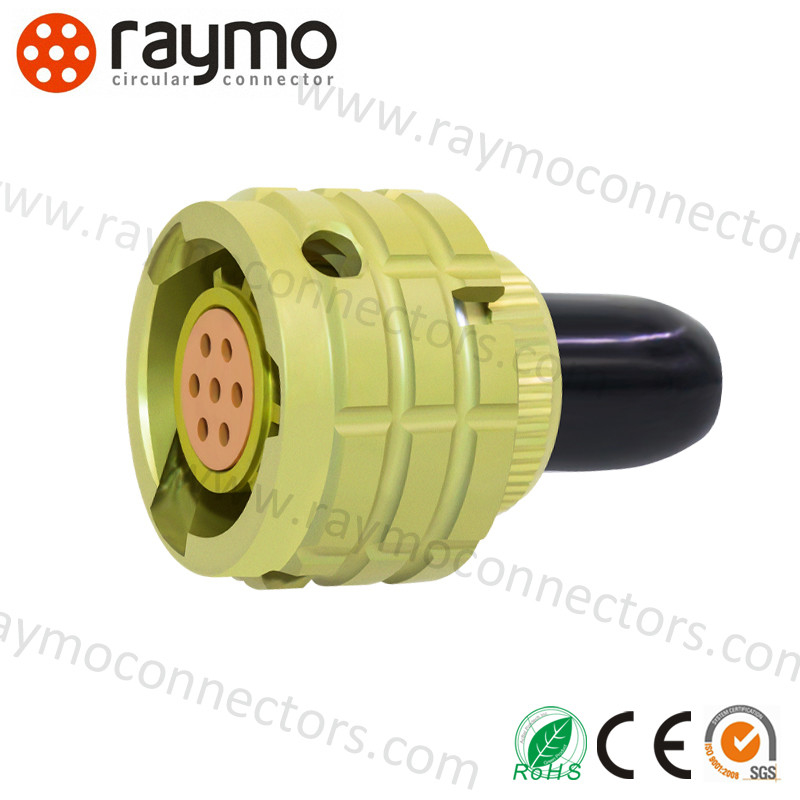

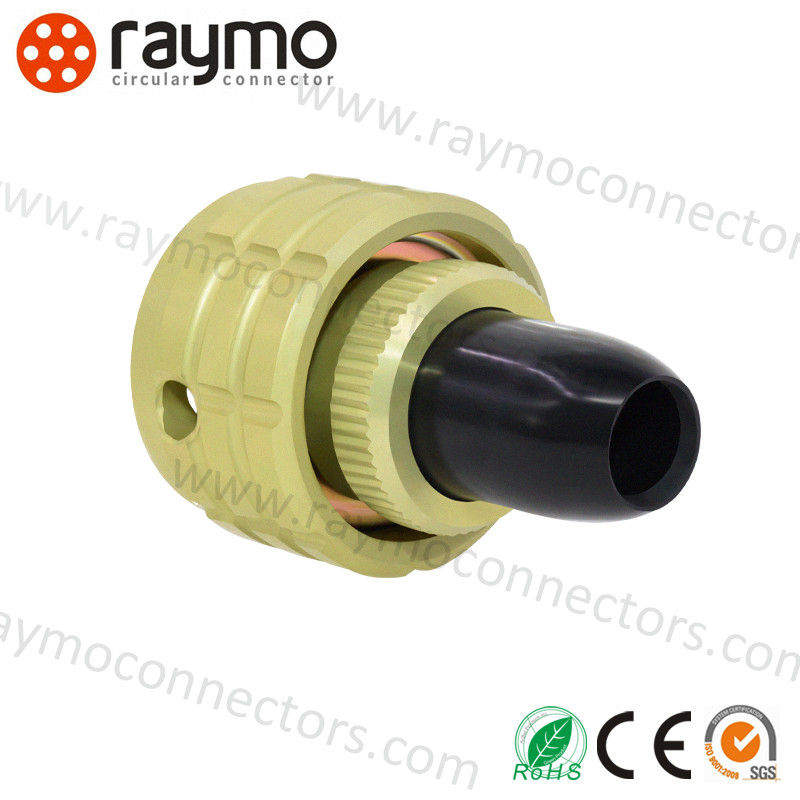

ОНЦ-БС-1(2) Серия Разъем Оболочка Размер 12 7 Контакт Штекер Женский с Хвостовым Присоединением (Опционально)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1-7/12-Р12-1-В, Разъем
Описание Промышленный ОНЦ-БС-1(2) РАЗЪЕМЫ:
ОНЦ-БС-1(2) Круглый электрический разъем серии OHS, метод соединения байонетный, форма концевого соединения контактной части сварная, разъем обладает характеристиками быстрого соединения и разъединения, малого размера, высокой плотности, хорошей устойчивости к окружающей среде, высокой надежности, розетка без хвостового присоединения, вилка может иметь прямое пластиковое хвостовое присоединение, подходит для цепей постоянного и переменного тока.
В то же время, он может быть сопряжен и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многополюсную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.

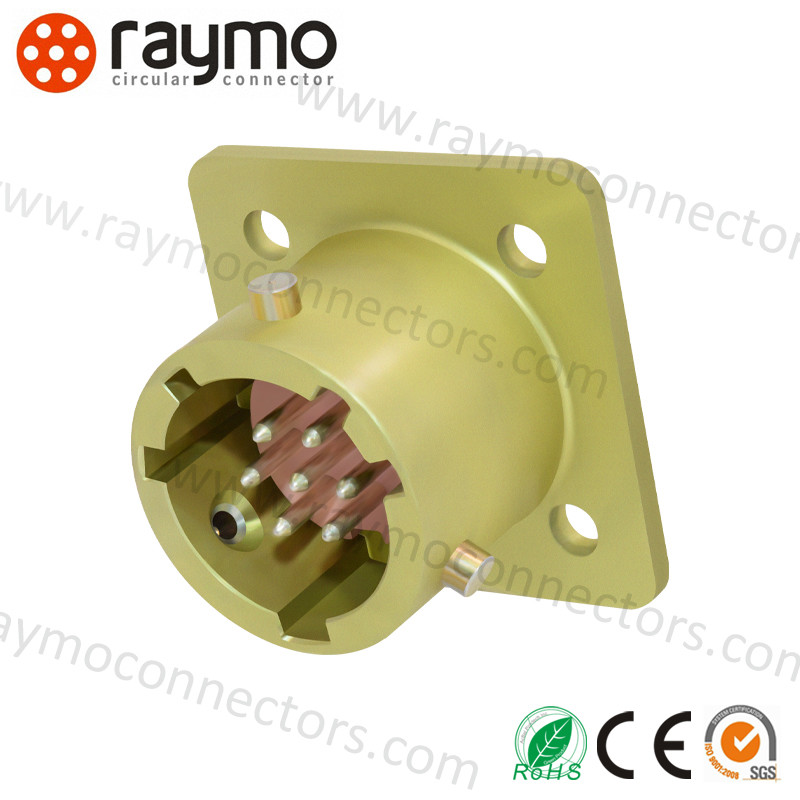

Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
Промышленный ОНЦ-БС-1(2) ОСОБЕННОСТИ РАЗЪЕМОВ:
- Компактный размер: Идеально подходит для применений, где пространство ограничено.
- Высокая производительность: Способен обрабатывать высокие скорости передачи данных и уровни мощности, несмотря на свой небольшой размер, что делает его подходящим для широкого спектра применений.
- Прочная конструкция: Изготовлен из высококачественных материалов для обеспечения длительного срока службы, даже в суровых условиях.
- Простая установка: Обеспечивает быструю и легкую установку и демонтаж, экономя время и усилия при сборке и обслуживании.
Технические показатели
| Показатель | Значение |
| Сопротивление контактов | ≤5мΩ |
| Сопротивление изоляции | ≥1000MΩ (В нормальных условиях) |
| Температура окружающей среды | - 60°C~85°C |
| Вибрация | 1-5000 Гц 20g |
| Удар | 1000g (однократно); 100g (многократно); |
| Диаметр контакта | Φ1.0мм |
| Механический ресурс | Вставка и извлечение 250 раз |
| Рабочее время | 5000 часов |
Рабочий ток, Рабочее напряжение
| Размер корпуса | Количество контактов | Рабочий ток одного контакта (А) | Общий ток (А) | Рабочее напряжение (В) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Описание модели
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Круглый | Байонетный | Ультрамалый | 1 Серебряное покрытие, 2 Золотое покрытие | Количество контактов / Размер корпуса | B - Квадратная розетка (штырь), P - Круглый штекер (гнездо) | 1. Без хвостового присоединения 2. С неэкранированным прямым хвостовым присоединением | Ключевая позиция | Всепогодный |
Тип: 1-Без хвостового присоединения (Нажмите, чтобы посмотреть)
| Российский номер детали | Китайский номер детали | Номер детали Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
Тип: 2-С неэкранированным прямым хвостовым присоединением (Нажмите, чтобы посмотреть)
| Российский номер детали | Китайский номер детали | Номер детали Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |

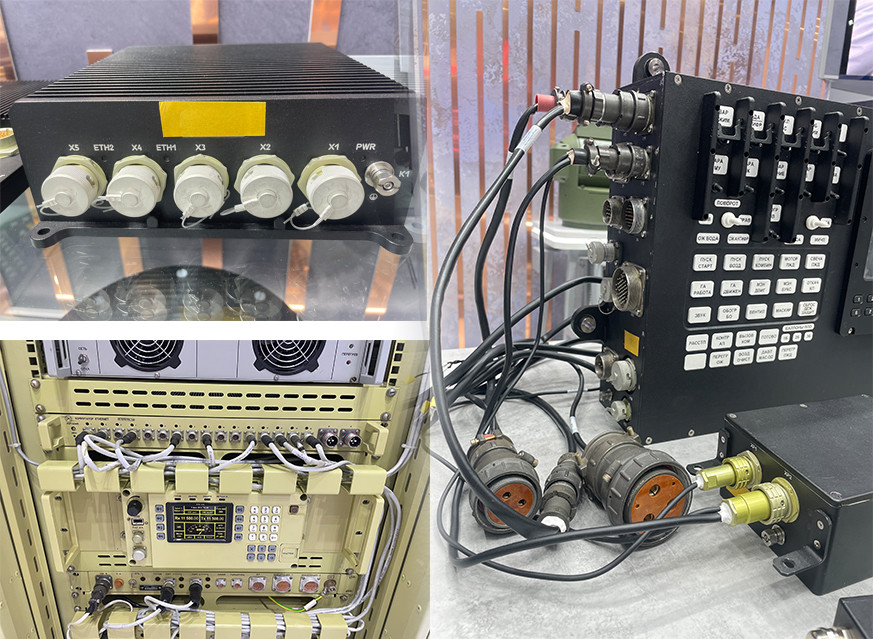

38999 РАЗЪЕМЫ Применение:
Информация о компании 38999 РАЗЪЕМЫ
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, как профессионал в области проектирования и производства всех видов разъемов и специальных кабелей, накопила богатый опыт в разработке и производстве различных кабелей и соответствующих разъемов-адаптеров. С кабелями RED/Teradek Bond/ARRI Camera, кабелями питания Canon / Sony Camera, кабелями SDI, кабелями USB, видеокабелями, кабелями CCD... Мы предоставляем различные услуги OEM/ODM, обслуживающие различные применения и требования.
Наши продукты широко используются в различных суровых условиях и применениях, таких как промышленные устройства управления, медицинское оборудование, измерительное и инспекционное оборудование, аудио- и видеооборудование и промышленность и т. д. Кроме того, он обладает отличной совместимостью со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем внедрять новые серии продуктов, включая M5, M8, M9, M12, M16, M23 и другие разъемы данных. Сертификаты IP68, ISO9001, Rohs, CE, REACH.
38999 РАЗЪЕМЫ Индивидуализация:
RAYMO LEMO Круглые разъемы с байонетным соединением - Торговая марка: RAYMO
- Номер модели: Fischer разъем
- Место происхождения: КИТАЙ
- Покрытие контактов: Золото
- Пол: Мужской/Женский
- Стиль соединения: Push-Pull
- Жесткие метрические разъемы
- Электрические кабельные разъемы
- Промышленные круглые разъемы
Все разъемы могут быть изготовлены по индивидуальному заказу в соответствии с запросами клиентов!
38999 РАЗЪЕМЫ Поддержка и услуги:
Техническая поддержка и обслуживание круглых разъемов с байонетным соединением
Мы предоставляем комплексную техническую поддержку и обслуживание для наших круглых разъемов с байонетным соединением. Наша команда имеет большой опыт в предоставлении технических решений для различных применений.
Наша команда готова помочь клиентам с установкой, устранением неполадок и ремонтом. Мы также предлагаем помощь на месте и обучение, чтобы гарантировать, что клиенты смогут использовать продукт в полной мере.
Мы стремимся предоставлять превосходное обслуживание клиентов, и наша команда доступна круглосуточно и без выходных, чтобы ответить на любые вопросы или предоставить техническую поддержку.
Мы также предлагаем широкий спектр послепродажных услуг, таких как продление гарантии и модернизация продуктов.
Если у вас есть какие-либо вопросы или вам нужна помощь, пожалуйста, не стесняйтесь обращаться к нам.
FAQ:
-
В1. Могу ли я получить образец?
Да, мы приветствуем заказы на образцы для тестирования и проверки качества. Некоторые образцы бесплатны, а за некоторые образцы необходимо платить заранее, и стоимость будет возвращена после дальнейшего заказа.
В2. Что насчет времени выполнения заказа?
У нас есть запас, быстрая доставка менее 5000 штук.
В3. Как вы отправляете товары и сколько времени занимает доставка?
Мы часто отправляем через DHL, UPS, FedEx, TNT, SF или EMS. Доставка обычно занимает 3-5 дней.
В4. Доступен ли OEM?
Да. У нас есть богатый опыт и хорошие возможности для воплощения вашего дизайна и идеи в реальный продукт, обычно это занимает около 20-30 дней для нового продукта от проектирования пресс-формы до окончательного производства.
