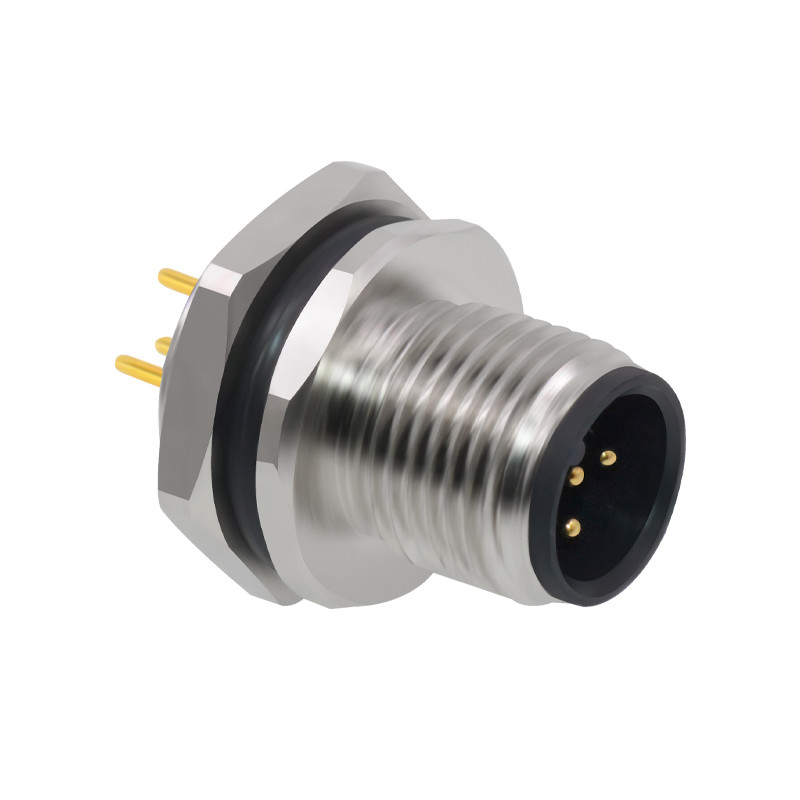

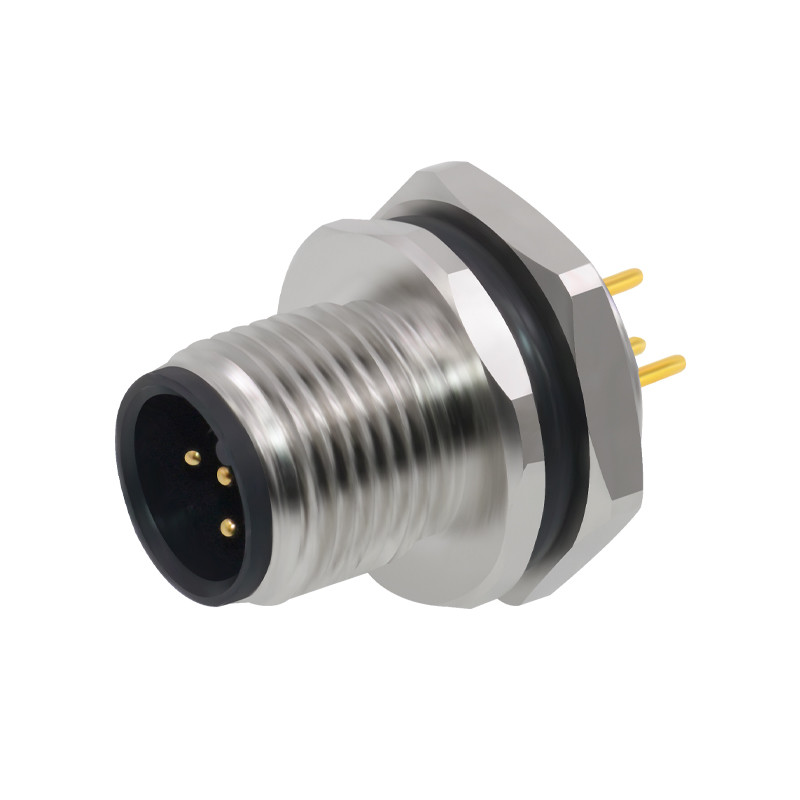

Разъем M12, мужской, для монтажа на панель, литой винт, печатная плата, заднее крепление
Разъемы и кабельные сборки BINDER M12

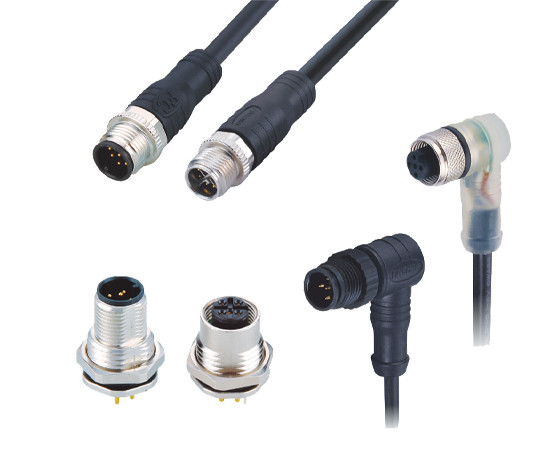

Штекер M12 с защитным колпачком, соответствующий гнезду M12 с защитным колпачком, литой непосредственно в кабель. Длина кабеля. Длина может быть указана пользователем. Например, 1 метр, 2 метра, 5 метров, 10 метров и т. д.
Стандартный штекер M12 для шинных систем, подходит для датчиков давления, фотоэлектрических датчиков, электрические соединения различных датчиков, таких как энкодеры и приборы, являются стандартными деталями с высокой взаимозаменяемостью и имеются в наличии.
M12 может быть изготовлен на заказ с двойным мужским разъемом, двойным женским разъемом, один мужской и один женский, один мужской на два женских и т. д., пожалуйста, проконсультируйтесь со службой поддержки клиентов для получения подробной информации
Общая информация для BINDER M12
| Стандарт: | IEC 61076-2-101 |
| Температура окружающей среды: | -25℃ ~ +90℃ |
| Вставка разъема: | PA |
| Контакты разъема: | Латунь с золотым покрытием |
| Соединительная гайка/винт: | Цинковый сплав с никелевым покрытием |
| Уплотнение/уплотнительное кольцо: | Эпоксидная смола/FKM |
| Сопротивление изоляции: | ≥100MΩ |
| Сопротивление контакта: | ≤5mΩ |
| Экранирование: | Недоступно |
| Монтажная резьба: | PG9 |
| Степень защиты IP: | IP67 в заблокированном состоянии |
Электрические и механические данные для BINDER M12
| Контакты | Доступно
кодировка | Номинальный ток | Напряжение | Контакты
терминация |
| A/C | D/C |
| 03 контакта | A/B/C | 4A | 250V | 250V | PCB |
| 04 контакта | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 контактов | A/B/C | 4A | 60V | 60V | PCB |
| 06 контактов | C | 2A | 30V | 30V | PCB |
| 08 контактов | A | 2A | 30V | 30V | PCB |
В чем разница между кодировкой разъемов M12?
Кодировка A в основном используется в датчиках, исполнительных механизмах, двигателях и большинстве других стандартных устройств. Обычно имеет от 2 до 12 контактов.
Кодировка B в основном используется в сетевых кабелях для подключений Fieldbus, включая системы, работающие с Profibus. Обычно имеет от 3 до 5 контактов.
Кодировка C в основном используется с датчиками и исполнительными механизмами переменного тока, а также имеет двойной паз для дополнительной безопасности. Имеет от 3 до 6 контактов.
Кодировка D обычно используется в сетевых кабелях для систем Ethernet и ProfiNet. Передает данные со скоростью до 100 Мбит/с и обычно имеет от 3 до 5 контактов.
Кодировка S предназначена для применения в сетях переменного тока.
Кодировка T предназначена для применения в сетях постоянного тока.
Кодировка X может передавать большие объемы данных до 10 Гбит/с на высоких скоростях, всегда будет иметь 8 контактов.
Введение в компанию Raymo
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, как профессионал в области проектирования и производства всех видов разъемов и специальных кабелей, накопила богатый опыт в разработке и производстве различных кабелей и соответствующих адаптеров разъемов. С кабелями RED/Teradek Bond/ARRI Camera, кабелями питания Canon/Sony Camera, кабелями SDI, кабелями USB, видеокабелями, кабелями CCD... Мы поставляем различные услуги OEM/ODM, соответствующие различным областям применения и требованиям.
Наша продукция широко используется в различных суровых условиях и областях применения, таких как устройства промышленного управления, медицинское оборудование, измерительное и инспекционное оборудование, аудио- и видеооборудование и промышленное оборудование и т. д. Кроме того, она обладает отличной совместимостью со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем внедрять новые серии продуктов, включая разъемы M5, M8, M9, M12, M16, M23 и другие разъемы для передачи данных. Имеются сертификаты IP68, ISO9001, Rohs, CE, REACH.
Чертеж разъема Binder M12
