Разъем для крепления с передней фиксацией резьбы PG9 M16, блокировка, разъем M12 с 5-контактным разъемом Molex, жгут проводов

Особенности и преимущества Круговой разъем серии M16 680

Круговые разъемы M12 облегчают простое и экономичное подключение сигналов, данных и питания в индустрии автоматизации. Разъемы серии Raymo M12 широко используются во многих приложениях автоматизации, таких как датчики и исполнительные механизмы, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, сервоприводы двигателей, цифровые камеры, управление железнодорожными процессами и т. д.

Технические характеристики кругового разъема серии M16 680

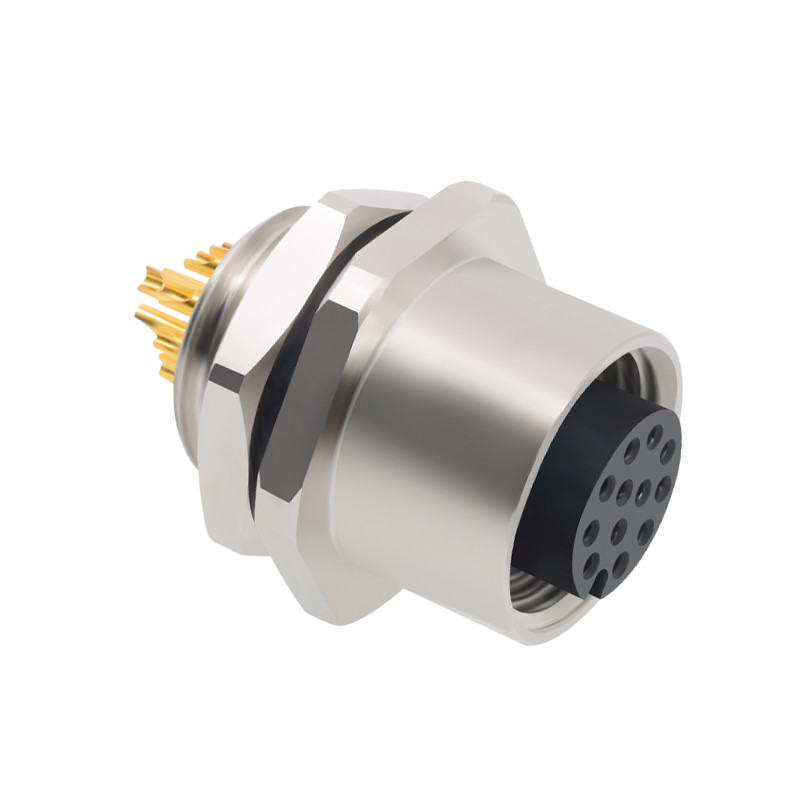

Raymo Разъемы M12 для печатных плат представляют собой разъемы M12 для монтажа на передней и задней панели, разработанные для удобства работы на печатной плате и

совместимости с процессами пайки волной. Разъемы M12 для печатных плат включают встроенный зажим для провода с интегрированным элементом удержания печатной платы

для фиксации на печатной плате во время процесса оплавления, отдельные провода поставляются зачищенными и предварительно лужеными, готовыми к пайке.

_{Общие характеристики:}
_{Стандарт}	_{IEC 61076-2-101}
_{Заделка}	_{Паяная печатная плата}
_{Система блокировки разъема}	_Винт
_{Степень защиты}	_{IP67, IP68, IP69K}
_{Температура окружающей среды (эксплуатация)}	_{-25°C~+85°C}
_{Механическая работа}	_{>100 циклов сопряжения}
_{Номер таможенного тарифа}	_8538900000
_{Экологическое соответствие}	_{RoHs, Reach}
_{Электрические параметры:}
_{Номинальное напряжение}	_30V~250V
_{Номинальное импульсное напряжение}	_500V
_{Номинальный ток (40°C)}	_1.5A~4A
_{Сопротивление контакта}	_≤5mΩ
_{Сопротивление изоляции}	_≥100MΩ
_{Материалы:}
_{Корпус разъема}	_TPU
_{Штырь (папа)}	_{Латунь с золотым покрытием}
_{Розетка (мама)}	_{Фосфорная бронза с золотым покрытием}
_{Оболочка}	_{Латунь с никелевым покрытием}
_{Материал уплотнительного кольца}	_{Фторкаучук}
_{Черный клей}	_{Эпоксидная смола}

Применение кругового разъема серии M12

Благодаря превосходному экранированию от электромагнитных помех и степени защиты от окружающей среды IP67 при сопряжении, этот прочный разъем M12 с винтовой блокировкой, соответствующий стандарту DIN EN 61076-2-106, является идеальным решением для обеспечения надежности соединений питания и сигналов в суровых условиях и промышленных применениях.

Знакомство с компанией RAYMO

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED является производителем, расположенным в Шэньчжэне, специализирующимся на производстве креативных, ориентированных на клиента металлических и пластиковых круглых разъемов с самоблокирующимся механизмом push-pull и кабельных сборок для обслуживания более чем 75 стран и регионов с 2010 года. Наши продукты получили очень популярные рекомендации среди наших клиентов.

Этот обширный портфель позволяет вам выбрать идеальную конфигурацию разъема, подходящую практически для любых конкретных требований на большинстве рынков, включая медицинское оборудование, контрольно-измерительные приборы, станки, аудио-видео вещание, телекоммуникации и промышленность.

В чем разница между кодировкой разъемов M12?

Кодировка A в основном используется для датчиков, исполнительных механизмов, двигателей и большинства других стандартных устройств. Обычно имеет от 2 до 12 контактов.
Кодировка B в основном используется для сетевых кабелей для подключений Fieldbus, включая системы, работающие с Profibus. Обычно имеет от 3 до 5 контактов.
Кодировка C в основном используется с датчиками и исполнительными механизмами переменного тока, а также имеет двойной паз для дополнительной безопасности. Имеет от 3 до 6 контактов.
Кодировка D обычно используется в сетевых кабелях для систем Ethernet и ProfiNet. Передает данные со скоростью до 100 Мбит/с и обычно имеет от 3 до 5 контактов.
Кодировка S предназначена для приложений питания переменного тока.
Кодировка T предназначена для приложений питания постоянного тока.
Кодировка X может передавать большие объемы данных до 10 Гбит/с на высоких скоростях, всегда имеет 8 контактов.

Почему выбирают нас

снижение ваших затрат, дешевые кабельные сборки, экономия минимум 30%-50% ваших затрат (100% совместимость с оригиналом и хорошая работа)
Большой запас, короткие сроки поставки и легкость покупки
Мы можем предоставить услуги OEM/ODM и решения для кабельных сборок
отличная совместимость со многими ведущими поставщиками
наша компания имеет более 9 лет опыта и сильные профессиональные возможности в области исследований и разработок. Передовая разработка и управление, комплексные испытания НИОКР и высокоавтоматизированная производственная линия обеспечивают высокую надежность и производительность нашей продукции.
Наша компания прошла ISO90001 и получила сертификаты CE, REACH, RoHS и SGS

Фотографии кругового разъема серии M12

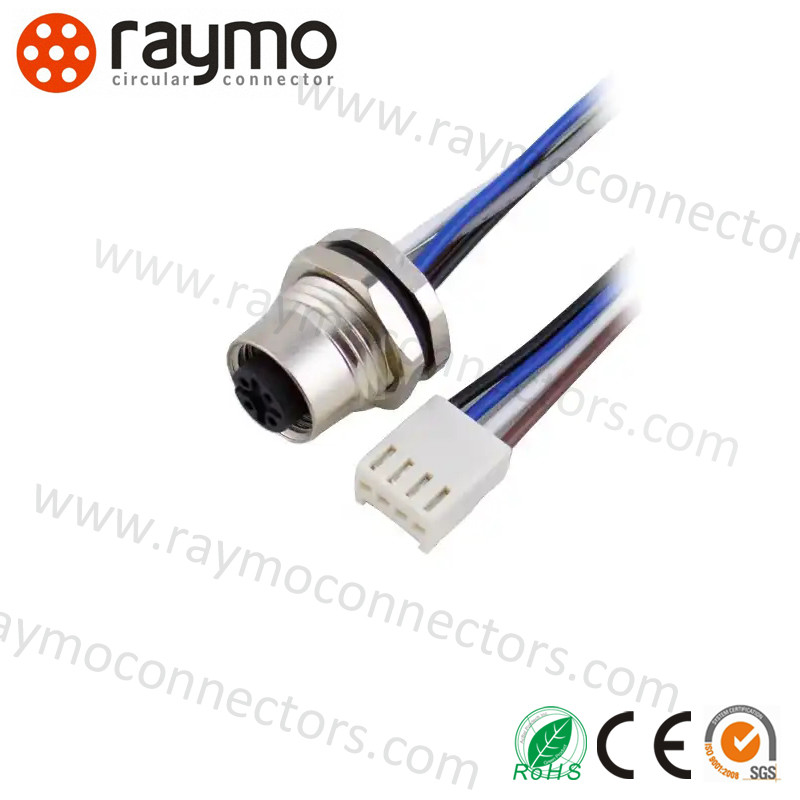

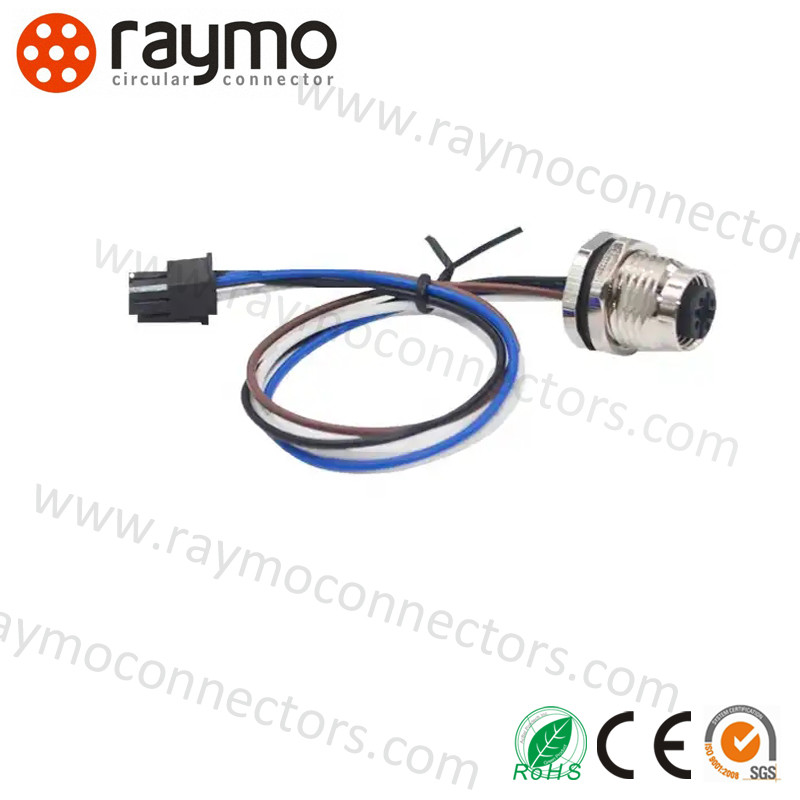

Соединитель M12 запирать винта круговой с 5 проводкой провода снабжения жилищем соединителя JST Pin Molex

Если вы не можете найти нужные вам товары, пожалуйста, отправьте нам по электронной почте точные модели, которые вам нужны, лучшая цена и подробные спецификации каждой модели будут предоставлены вам в ближайшее время. Решите проблему высокой стоимости и длительных сроков поставки оригинальных брендов!

тег:

Место происхождения:	Шэньчжэнь, Китай
Фирменное наименование:	RAYMO
Сертификация:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Номер модели:	Соединитель M12

Количество мин заказа:	1 шт. шт.
Цена:	negotiable
Упаковывая детали:	Полиэтиленовый пакет & коробка
Время доставки:	5-7 рабочих дней
Условия оплаты:	T/T, D/A, D/P, L/C, , западное соединение
Поставка способности:	5000 штук в неделю

Название предприятия:	КРУГОВОЙ СОЕДИНИТЕЛЬ M12	Соединитель запирая систему::	Закрытие винтом
Контакт нет.:	3pins, 4pins, 5pins, 8pins, 12pins доступны	Изолятор:	Пбт
Материал раковины:	Латунь в деланный метку покрытый	Степень защиты:	IP 40
Механическая работа:	> 500 циклов спаривания	Таможенный тариф номер:	85369010
Выделить:	Соединитель M12 запирать винта круговой , Соединитель проводки M12 провода круговой , Соединитель изолятора M12 PBT
