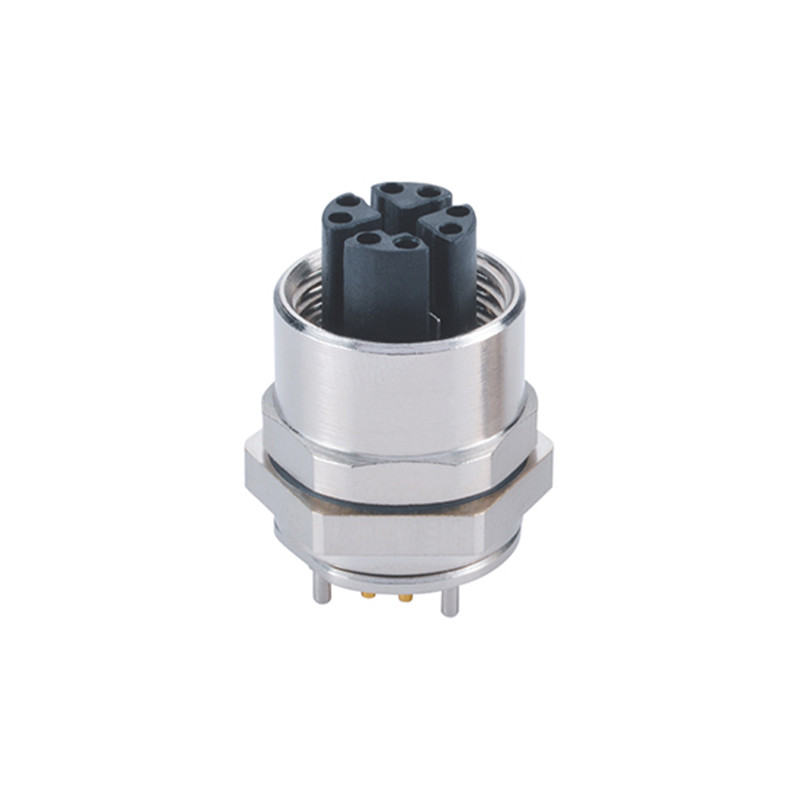

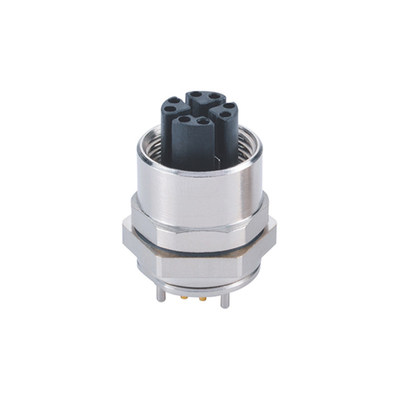

Описание для панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
Круглые разъемы Raymo M12 упрощают и удешевляют подключение сигналов, данных и питания в автоматизированной промышленности. Серия Raymo M12 широко используется во многих областях автоматизации, таких как датчики и приводы, CANopen, DeviceNET, Profibus, Profinet, EtherCAT, Ethernet, Interbus, CC-Link, сервоприводы двигателей, цифровые камеры, управление железнодорожными процессами и т. д.
Спецификация для панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
| Атрибут Prct |
Значение атрибута |
| Производитель |
RAYMO |
| Название Prct |
Круглые винтовые водонепроницаемые разъемы |
| Размер разъема |
M12 |
| Тип контактов |
Штырь (штекер), гнездо (розетка) |
| Количество контактов |
8 контактов |
| Тип монтажа |
Прямой/Угловой |
| Тип соединения |
Пайка/Печать/PCB |
| Номинальный ток |
1,5-3A |
| Степень защиты IP |
IP67 |
| Применение |
Датчики, приводы |
| Материал корпуса |
(1) Материал разъема: Пластик PA+GF
(2) Литой кабель M8 от штекера к розетке
(3) Контакты: Латунь, позолоченные
(4) Материал кабеля: PVC/TPU |
| Сечение провода |
24-28AWG |
| Сертификаты |
ISO9001/ CE/ ROHS2.0/ SGS |
| Диапазон температур |
-25°C, +80°C |
Электрические и механические данные для панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
| Контакты |
Номинальный ток |
Напряжение |
Сечение/размер провода |
| A/C |
D/C |
мм2 |
AWG |
| 3 контакта |
3A |
50V |
60V |
0,25 |
24 |
| 4 контакта |
3A |
50V |
60V |
0,25 |
24 |
| 5 контактов |
3A |
30V |
30V |
0,25 |
24 |
| 6 контактов |
1,5A |
30V |
30V |
0,14 |
26 |
| 8 контактов |
1,5A |
30V |
30V |
0,14 |
26 |
Особенности панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
- Разработан в соответствии с IEC 61076-2-104
- Размер может быть M5, M8, M12, M16
- Позолоченные клеммы
- Степень защиты IP67
- Доступны 3, 4, 5, 6, 8 полюсовКонструкция винта с защитой от вибрации
- Отличная производительность
- Идеальное уплотнение с помощью уплотнительного кольца
- Длина кабеля на заказ, варианты кабеля PUR и PVC
- Применение панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
Студии и внестудийное вещание
Оригинальный производитель
- Отличная команда R&D
- Опыт работы более 10 лет
- OEM и ODM приемлемы
- FAQ для
панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема- Каковы ваши условия упаковки?
A: Как правило, мы упаковываем наши товары в полиэтиленовый пакет и коричневые картонные коробки.
OEM и ODM доступны после получения ваших писем с разрешением.
- Какова ваша политика в отношении образцов?
A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но клиенты должны оплатить стоимость образца и стоимость курьерской доставки.
- Каковы ваши условия оплаты?
A: T/T 100% или онлайн-заказ Alibaba - оба варианта подходят.
Чертеж для панельного разъема M12, миниатюрного круглого водонепроницаемого сенсорного разъема
