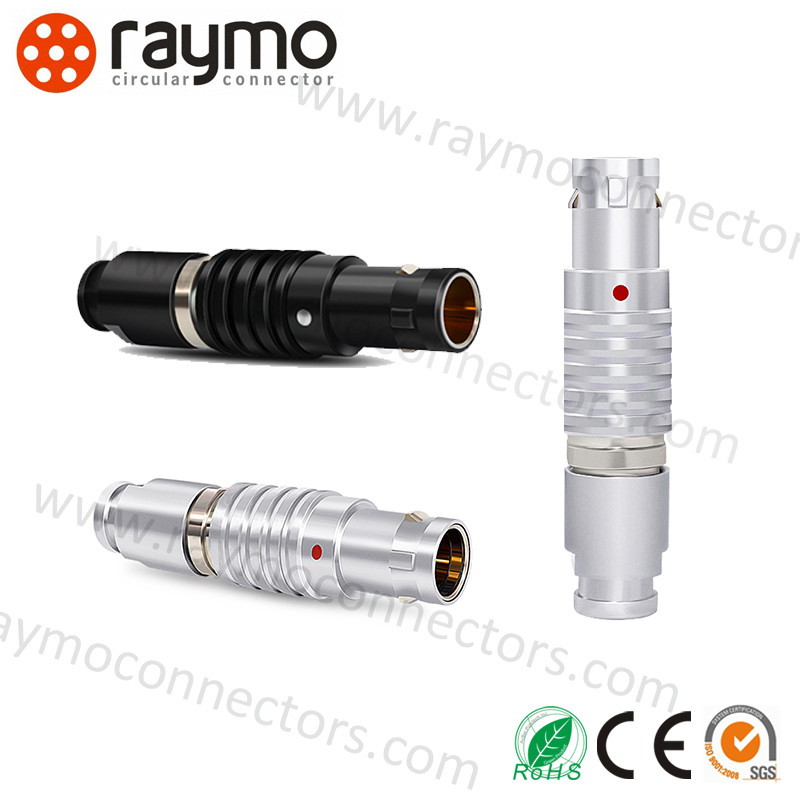

4 штифта Lemo Push Pull Connector FGG.1B.304.CLAD62Z IP50 Завершение сварки

Совместимый с Lemo FGG.1B.304.CLAD62Z 4-контактный круглый разъем Push Pull

Круглый разъем 1B серии с 4 контактами и штекерным линейным соединением. Этот кабельный разъем имеет номинальный ток до 10 А. Этот разъем оснащен высокоточной самозащелкивающейся системой Push-Pull с кабельным цанговым зажимом и гайкой для фиксации изгиба для легкого и надежного соединения. Он имеет прочную и надежную конструкцию для суровых условий эксплуатации на открытом воздухе. Этот разъем изготовлен из хромированной латуни, которая включает в себя никелированную латунную внутреннюю втулку защелки и цанговую гайку. Свободные штекеры поставляются с цангами для максимального диаметра кабеля 9 мм.


С экранированием на 360° для улучшения характеристик ЭМС, кабельные разъемы серии 1B идеально подходят для применений, требующих высокой точности и сигналов без помех. Кабельные штекеры соединяются с панельными или печатными розетками. Кабельные розетки соединяются с панельными штекерами.

Самозащелкивающаяся система соединения для разъема Push Pull

Самозащелкивающаяся система представляет собой простое и эффективное решение для удержания, обеспечивающее полную защиту от вибрации, ударов или любого натяжения кабеля.

Включение системы для разъема Push Pull

Чтобы запустить самозащелкивающуюся систему, штекер просто вдавливается в осевом направлении в ответную часть. После надежной фиксации на месте с помощью внутренних защелок соединение практически невозможно разорвать. Никакое натяжение кабеля или любой другой части корпуса разъема не приведет к разъединению двух частей.

Технические характеристики для FGG.1B.304.CLAD**Z Разъем Push Pull

Особенности и преимущества дляFGG.1B.304.CLAD**ZРазъем Push Pull

• С простой в эксплуатации самоблокирующейся системой Push-Pull
• Высокая плотность контактов, способствующая миниатюризации оборудования
• Размер корпуса от 00B до 3B
• Контакты от 2 до 30 контактов
• Ключ выравнивания и система поляризации для предотвращения перекрестных интерфейсов
• Экранирование ЭМС на 360°
• Прочная и ударопрочная конструкция
• Функциональность в широком диапазоне температур от -50°C до +250°C
• Доступны контакты для пайки, печатной платы и печатной платы под прямым углом

Применение для FGG.1B.304.CLAD**ZРазъем Push Pull

Широко используется во всех видах медицинского оборудования, особенно для передачи сигналов, медицинского оборудования, аудио / видео, испытаний и измерений, коммуникационных линий prct. Некоторые из наиболее распространенных областей:

• Оборудование для испытаний и измерений
• Датчики и приводы
• Контрольно-измерительные приборы
• Медицинские приборы
• Аудио / видео

Чертеж для разъема FGG.1B.304.CLAD**Z Push Pull
