Разъем Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы Описание
Серия GJB599A изготовлена в соответствии с тем же стандартом, что и серия MIL-DTL-38999K. Разница в том, что: базовый номер детали GJB599A - MS, а MIL-DTL-38999K - MS. Серия GJB599A взаимозаменяема с серией MIL-DLT-38999K.
Основные характеристики разъема Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы:
- Соответствует серии MIL-DTL-38999 I
- ●Быстрое байонетное соединение, малый размер, легкий вес и высокая плотность
- ●Экранирование EMI/RFI
- ●Съемный обжимной контакт с конструкцией, защищенной от зачерпывания
- ●Различные варианты монтажа розетки: крепление в коробке, сквозное крепление в стене, переднее крепление, заднее крепление и крепление контргайкой
- ●Выдерживает сильную вибрацию
Параметры разъема Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы
| Категория |
Военные круглые разъемы |
| Номер детали |
D38999/20WD05PN |
| Тип разъема |
Розетка |
| Ориентация |
Прямая |
| Тип контакта |
Штыревой (папа) |
| Количество позиций |
5 |
| Тип крепления |
Резьбовое |
| Тип монтажа |
Панельный монтаж |
| Окончание контакта |
Обжим |
| Степень защиты |
IP67 |
Технические характеристики разъема Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы
| Корпус |
Алюминиевый сплав/нержавеющая сталь |
| Покрытие |
Класс B: оливково-зеленое кадмиевое покрытие
Класс E: пассивированная нержавеющая сталь
Класс F: гальваническое никелирование
|
| Изолятор |
Термореактивный пластик |
| Уплотнитель и уплотнение |
Силиконовая резина |
| Контакт |
Позолоченный медный сплав, обжим, пайка, печатная плата
Износостойкость
|
| 500 циклов |
Вибрация |
| Синусоидальная вибрация: частота 10-2000 Гц, ускорение: 294 м/с2 |
Случайная вибрация: частота 100-1000 Гц, спектральная плотность мощности: 1g2/Гц
Удар
При 3 мс полусинусоида, пиковое значение
Рабочая температура
|
| Класс B: -65℃～+175℃ |
Класс E, F: -65℃～+200℃ |

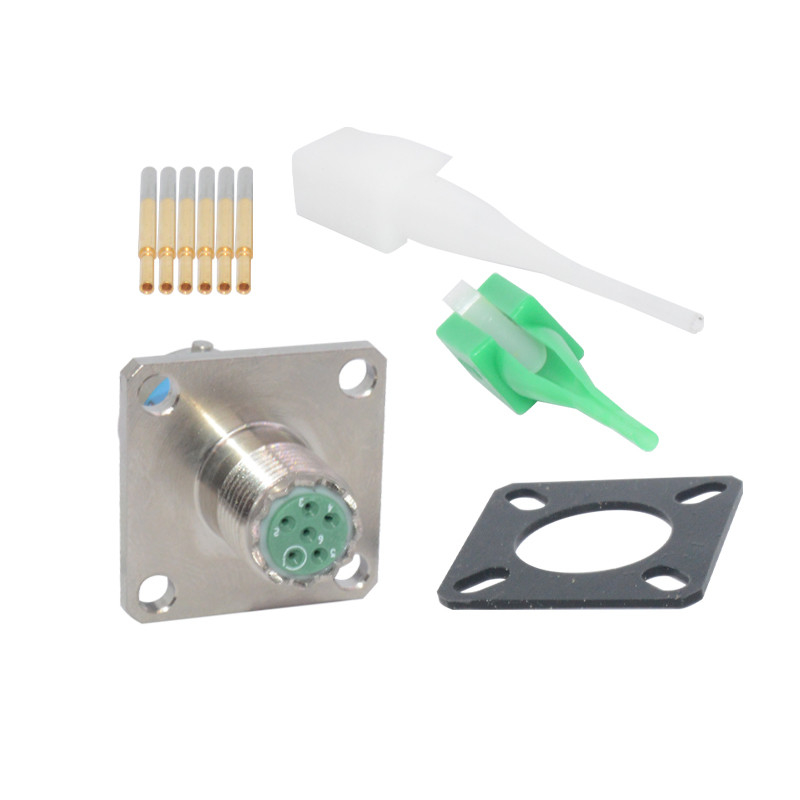

| Изображения разъема Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы |
Применение разъема Amphenol MIL-DTL-38999 Series III D38999/20WD05PN Военные круглые разъемы
Этот обширный портфель позволяет вам выбрать идеальную конфигурацию разъема, соответствующую практически любым конкретным требованиям на большинстве рынков, включая медицинские устройства, приборы для испытаний и измерений, оборудование, аудио-видео вещание, телекоммуникации и военную промышленность.
|
О компании SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Являясь профессионалом в области проектирования и производства всех видов разъемов и специальных кабелей, мы накопили богатый опыт в разработке и производстве различных кабелей и соответствующих адаптеров для разъемов. С кабелем RED/Teradek Bond/ARRI Camera Cable, кабелем питания для камер Canon / Sony, кабелем SDI, кабелем USB, видеокабелем, кабелем CCD...
Мы предоставляем различные услуги OEM/ODM для различных применений и требований.
Наша продукция широко используется в различных суровых условиях и областях, таких как устройства промышленного контроля, медицинское оборудование, измерительное и инспекционное оборудование, аудио- и визуальное оборудование, а также военная промышленность и т. д.
Кроме того, он обладает отличной совместимостью со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем представлять новые серии продуктов, включая M5, M8, M9, M12, M16, M23 и другие разъемы для передачи данных. С сертификатами IP68, ISO9001, Rohs, CE, REACH.
