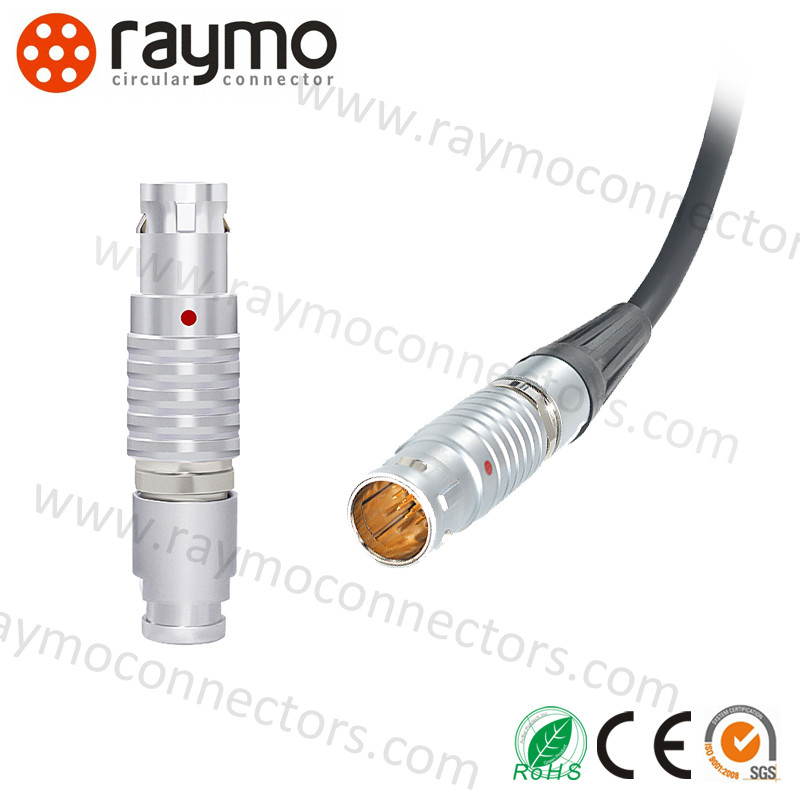

Металлические разъемы Push Pull для кабеля FGG 4 контакта, экранированные от ЭМС LEMO FGG0B304

Альтернативный металлический круглый FGG.0B.304 4 контакта Разъем Lemo Push Pull

Круглый разъем 0B серии с 4 контактами и штекерным соединением. Этот кабельный разъем имеет номинальный ток до 10 А. Этот разъем оснащен высокоточной самозащелкивающейся системой push-pull с кабельным цанговым зажимом и гайкой для фиксации изгиба для легкого и надежного соединения. Он имеет прочную и надежную конструкцию для суровых условий эксплуатации на открытом воздухе. Этот разъем изготовлен из хромированной латуни, которая включает в себя никелированную латунную внутреннюю втулку защелки и цанговую гайку. Свободные штекеры поставляются с цангами для кабеля максимальным диаметром 9 мм.


Благодаря экранированию на 360° для повышения характеристик ЭМС, кабельные разъемы серии 0B идеально подходят для применений, требующих высокой точности и сигналов без помех. Кабельные штекеры соединяются с панельными или печатными розетками. Кабельные розетки соединяются с панельными штекерами.

Самозащелкивающаяся система соединения для разъема Push Pull

Самозащелкивающаяся система представляет собой простое и эффективное решение для удержания, обеспечивающее полную защиту от вибрации, ударов или любого натяжения кабеля.

Включение системы для разъема Push Pull

Чтобы активировать самозащелкивающуюся систему, штекер просто вдавливается в осевом направлении в ответную часть. После надежной фиксации на месте с помощью внутренних защелок соединение практически невозможно разорвать. Никакое натяжение кабеля или любой другой части корпуса разъема не приведет к разъединению двух частей.

Разъединение системыдля разъема Push Pull

Если соединение необходимо разорвать, простое осевое вытягивание внешней оболочки разъема разблокирует внутренний механизм. Затем штекер можно вынуть из розетки, разъединив две части.

Технические характеристики для FGG.0B.302.CLAC**ZРазъем Push Pull

Особенности и преимущества дляFGG.0B.302.CLAC**ZРазъем Push Pull

• Компактный профиль для применений с высокой плотностью
• Уникальная система защелкивания push-pull для надежного соединения
• Вибро- и ударопрочность
• Экранирование на 360° для полного экранирования ЭМС
• Степень защиты IP50
• G-код для более высокой плотности контактов
• Пайка
• Золоченые латунные контакты
• Кабельные цанги, защита от натяжения и пылезащитные колпачки для дополнительной защиты доступны отдельно

Применение для FGG.0B.302.CLAC**ZРазъем Push Pull

Благодаря компактному размеру серии 0B экранированные разъемы идеально подходят для применений в секторе промышленной электроники. Некоторые из наиболее распространенных областей:

• Испытательное и измерительное оборудование
• Датчики и приводы
• Контрольно-измерительные приборы
• Медицинские приборы
• Аудио / видео

Раздел детали, показывающий внутренние компоненты разъема Push Pull
