Описание
Арт. №: RM-PHG-0KC-309KS72Z (EEG.1K.306.CLLC72Z)
Описание: Разъем серии PHG 0K с свободным кабелем, 1 ключ, 0 градусов, 9-контактные штыревые контакты под пайку, внешний корпус из латуни с натуральным хромированием, изолятор PPS, кабельный зажим 72 для кабеля 6,2-7,2 мм
| | Кол-во контактов с пайкой и печатной платой |
| | 2 3 4 5 6 7 9 |
| | 2 3 4 5 6 7 8 10 12 14 16 |
| | 2 3 4 5 6 7 8 10 12 14 16 19 26 |
| | 3 4 6 7 8 10 12 14 16 18 21 30 |
Основные характеристики:
– Безопасность системы защелкивания Push-Pull
– Водонепроницаемое соединение (IP 68/IP 66)
– Многополюсные типы от 2 до 30 контактов
– Контакты под пайку или печатную плату (прямые или угловые)
– Система ключей («G» ключ стандартный) для выравнивания разъема
– Множество вариантов ключей для предотвращения перекрестного соединения аналогичных разъемов
– 360° экранирование для полной ЭМС защиты
– Высокая плотность упаковки для экономии места
– Прочный корпус для экстремальных условий эксплуатации.
– Может быть на 100% совместим с оригинальными разъемами
– Высокое качество по разумным ценам
| Технические характеристики |
| Срок службы | >5000 циклов | Тест на коррозионную стойкость в солевом тумане | >96ч |
| Влажность | До 95% при 60°C | Степень защиты (в соединенном состоянии) | IP68 |
| Диапазон температур | -55°C~250°C
(-20°C~100°C для водонепроницаемого типа) | Климатическая категория | 55/175/21 |
| Вибростойкость | 10-2000 Гц, 15g | Экранирование | >95 дБ при 10 МГц >80 дБ при 1 ГГц |
| Ударопрочность | >100g, 6 мс | Сертификация | CE, RoHS, SGS
ISO9001:2019 |

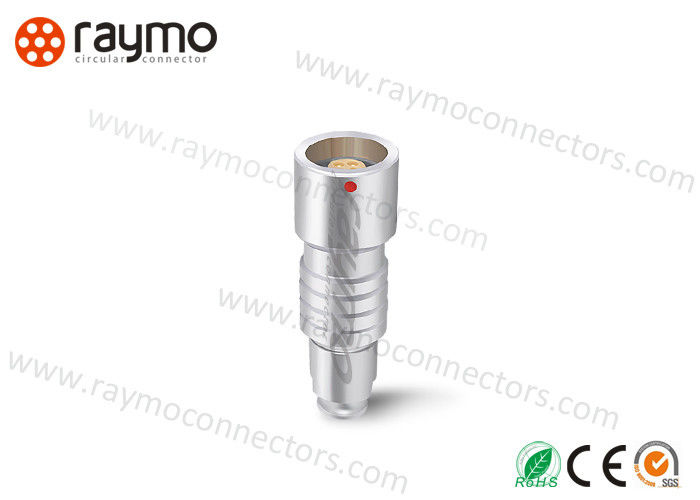

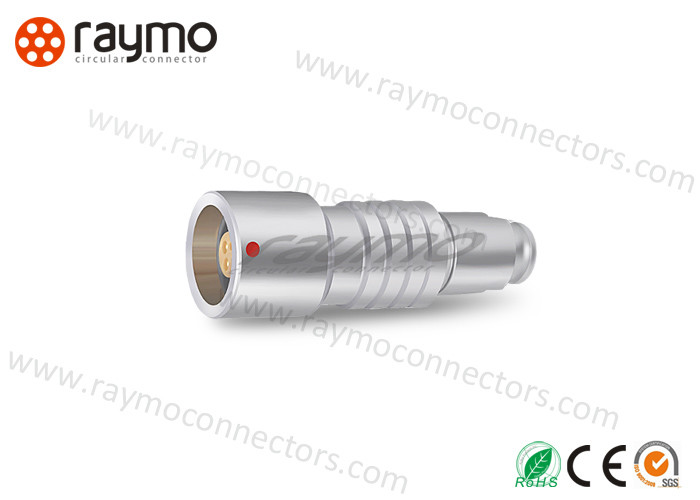

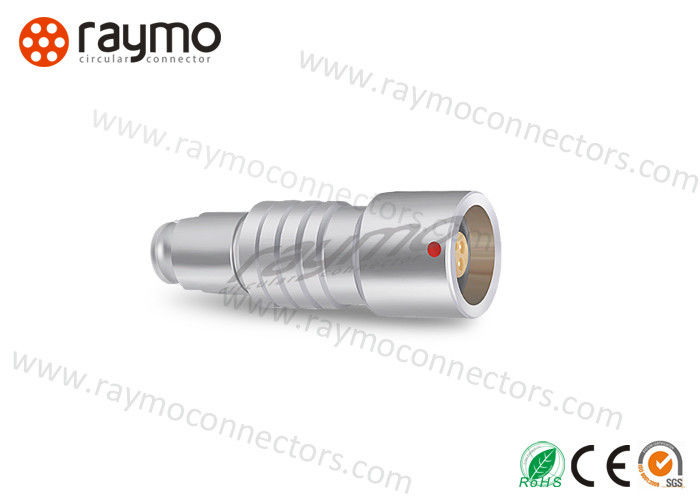

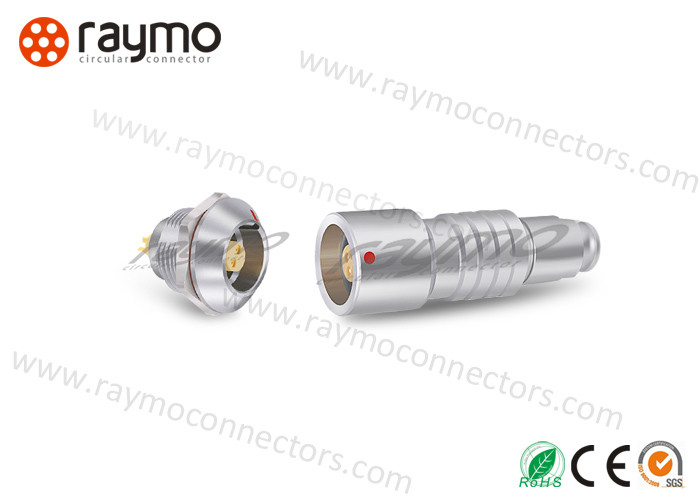

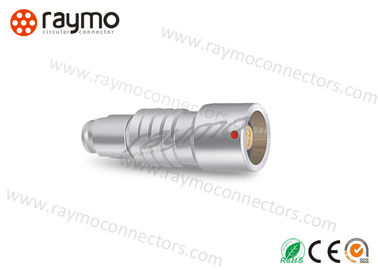

Фото и размеры:
Применение
Высококачественные разъемы RAYMO используются в различных сложных приложениях и средах, включая:
Автомобильная промышленность, Аудио-видеоАвиацияСвязьПромышленное управление, информационные системы и машины, МедицинаПромышленностьТестирование и измеренияСбор данных, оборудование для передачи данных. Силовые разъемы, датчики, системы датчиков, измерительные приборы, аналитические приложения.
Упаковка и доставка
Упаковка:
Полиэтиленовый пакет и картонная коробка
Срок доставки:
1~10 шт.: 3~5 рабочих дней
11~100 шт.: 3~5 рабочих дней
101~500 шт.: 3~5 рабочих дней
501~1000 шт.: 3~5 рабочих дней
О нас
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED является производителем, расположенным в Шэньчжэне, специализирующимся на производстве, ориентированных на клиента металлических и пластиковых круглых разъемов с самозащелкивающейся системой Push-Pull и кабельных сборок для обслуживания более чем 75 стран и регионов с 2010 года.
Благодаря профессиональным исследованиям и разработкам и превосходному мастерству, наша фабрика имеет возможность предлагать клиентам более точные разъемы и решения для кабельных жгутов для удовлетворения реальных потребностей клиентов в этих областях.
С целью предоставления клиентам квалифицированных и подходящих разъемов и кабельных сборок, наша фабрика уже разработала более 3000 типов разъемов и 1000 видов кабельных сборок OEM на основе реальных потребностей клиентов.
Наши услуги
1. Высокое качество: Станки с ЧПУ, профессиональные инженеры, квалифицированные рабочие, ответственный отдел контроля качества обеспечивают высокое качество нашей продукции;
2. OEM и ODM: Услуги OEM и ODM приветствуются;
3. Политика образцов: Бесплатные образцы и заказ образцов принимаются;
4. Быстрая доставка: 3~5 рабочих дней после получения оплаты для стандартных разъемов;
5. Быстрый ответ: в течение 24 часов на ваш запрос и любые другие вопросы;
6. Послепродажное обслуживание: Отслеживание вашей доставки. Предоставление профессиональных решений для ваших вопросов.
Зарубежные выставки
- 2014/04/11-15 HK Fair
- 2014/10/11-15 HK Fair
- 2015/10/2-7 ICEEB, Бразилия
- 2016/04/1115 HK Fair
- 2017/09/11-16 NAB Show, Нидерланды
- 2018/11/13-16 Electronica 2018, Мюнхен, Германия
-
FAQ
1. Является ли ваша компания профессиональным производителем?
Raymo: Да, мы специализируемся на производстве круглых разъемов и кабельных сборок с 2010 года. Наша фабрика является производителем, проверенным SGS, и обслуживает клиентов по всему миру более 9 лет.
2. Что такое MOQ?
Raymo: Нет ограничений по MOQ, принимаются небольшие заказы, все зависит от реальных потребностей клиента.
3. Бесплатный образец
Raymo: Доступно. При необходимости свяжитесь с нами.
4. Что насчет срока доставки?
Raymo: образцы в течение 3-5 рабочих дней, массовое производство в течение 5-7 рабочих дней.
5. Каковы ваши условия оплаты?
Raymo: 100% предоплата T/T при размещении заказа клиентом.
6. Имеет ли ваша продукция какую-либо гарантию?
Raymo: Да, все наши разъемы могут нормально работать после 5000 циклов соединения; наша фабрика имеет приборы для их тестирования перед отправкой. Повреждения, вызванные неправильным использованием, обращением и несанкционированными модификациями и ремонтом, не покрываются нашей гарантией.
Высококачественные разъемы RAYMO используются в различных сложных приложениях и средах, включая:
Автомобильная промышленность, аудио-видео, авиация, связь, промышленное управление, информационные системы и машины, медицина, тестирование и измерения, сбор данных, оборудование для передачи данных. Силовые разъемы, датчики, системы датчиков, измерительные приборы, аналитические приложения.
