Описание продукта

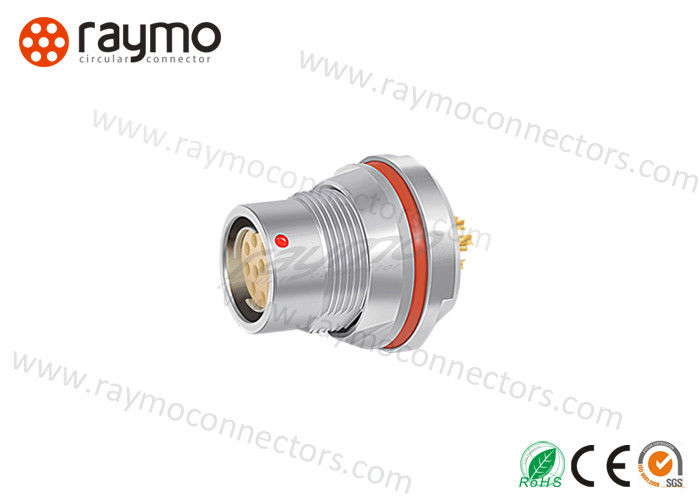

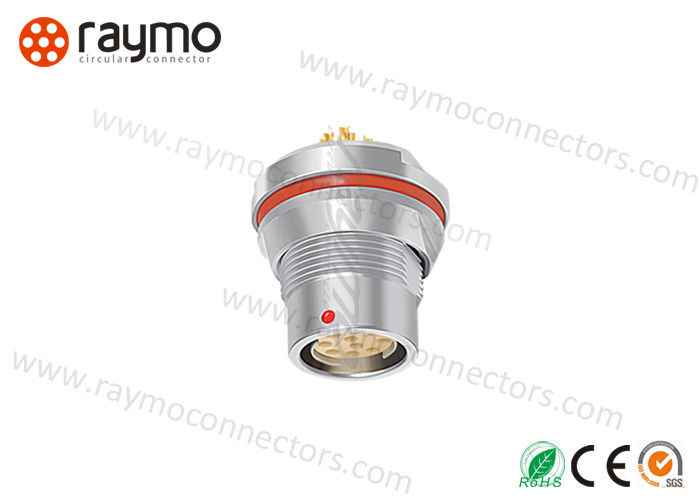

Встраиваемый разъем DBPLU для монтажа на панель

P/N:	RM-DBPLU-1F1C-P08KS (=DBPLU 103 A 058 130 )	Описание	DBPLU фиксированный герметичный разъем с передней проекцией, серия 103/1F, кодовая клавиша 1, 8-контактные гнездовые контакты, пайка, изолятор PPS, внешняя оболочка из латуни с натуральным хромированием.
Механические и климатические характеристики
Износостойкость	>5000 циклов (IEC60512-5test9a)	Диапазон температур	-55°C, +250°C
Вибростойкость	10-2000 Гц, 15 г (IEC 60512-4 test 6d)	Влажность	До 95% при 60°C
Ударопрочность	100 г, 6 мс (IEC 60512-4 test 6c)	Климатическая категория	55/175/21 (IEC 60068-1)
Испытание на коррозию солевым туманом	>96 ч (IEC 60512-6 test 11f)	Степень защиты (в сочлененном состоянии)	IP68 (IEC 60529)
Электрические характеристики
Эффективность экранирования (при 10 МГц)	>95 дБ (IEC 60619-1-3)	Экранирование эффективность (при 1 ГГц)	>80 дБ (IEC 60619-1-3)

Основные особенности:

– Простое сочленение, возможно слепое сочленение
– Повышенная безопасность и удобство для пользователя
– Удобный захват даже в перчатках
– Увеличенный срок службы оборудования
– Прочные и ударопрочные конструкции
– Компактная и легкая конструкция
– Высокая плотность контактов и гибридные контакты
– Высокопроизводительные разъемы
– Герметичность до IP68 и коррозионная стойкость
– Стерилизуемость

Серия	Количество контактов с пайкой и типом печатной платы
102/0F	2 3 4 5 7 9
103/1F	2 3 4 5 6 7 8 10 12 14 16
1031/AF	10 12 15 19
104/2F	2 3 4 6 8 16 19
105	7

Фото и размеры

Применение

Высококачественные разъемы RAYMO используются в различных сложных областях и условиях, включая:Автомобилестроение, Аудио-видео, Авиация, Связь, Промышленный контроль, Информационные системы и машины, Медицина, Военная промышленность, Испытания и измерения, Сбор данных, Оборудование для передачи данных. Питание Mle, Датчики, Системы датчиков, Приборостроение, Аналитическое применение.

DBPLU DBPLE Герметичный низкопрофильный передний выступающий разъем IP68 Водонепроницаемый разъем 1

Упаковка и доставка

Упаковка

PE пакет и картон

Срок поставки

1~10 шт.: 3~5 рабочих дней

11~100 шт.: 3~5 рабочих дней

101~500 шт.: 3~5 рабочих дней

501~1000 шт.: 3~5 рабочих дней

Наша компания

Разъемы RAYMO - это производитель, прошедший аудит SGS, для различных разъемов и кабельных сборок со следующими характеристиками:

1. Высококачественные разъемы и кабельные сборки, конкурентоспособная цена, быстрая доставка (5-7 рабочих дней);
2. CE, RoHS, SGS, сертификаты ISO9001:2015;
3. 100% совместимость с оригинальными разъемами;
4. Основной рынок: Северная Америка, Европа, Азия, Северная Африка, Океания;
5. OEM и ODM приветствуются;
6. Нет ограничений MOQ;
7. Доступен бесплатный образец;

8. Быстрый ответ: в течение 24 часов;

9. Хорошее послепродажное обслуживание;

Наш сервис

1. Высокое качество: Станок с ЧПУ, профессиональный инженер, квалифицированный рабочий, ответственный контроль качества обеспечивают высокое качество нашей продукции;
2. OEM и ODM: Услуги OEM и ODM приветствуются;
3. Политика образцов: Бесплатный образец и заказ образца принимаются;

4. Быстрая доставка: 3~5 рабочих дней после получения оплаты за обычные разъемы;
5. Быстрый ответ: в течение 24 часов на ваш запрос и любые другие вопросы;

6. Послепродажное обслуживание: Отслеживайте вашу отгрузку. Предоставляйте профессиональные решения для ваших вопросов.

Зарубежные выставки

2014/04/11-15 HK Fair
2014/10/11-15 HK Fair
2015/10/2-7 ICEEB, Бразилия
2016/04/1115 HK Fair
2017/09/11-16 NAB Show, Нидерланды
2018/11/13-16 Electronica 2018, Мюнхен, Германия

FAQ

1. Является ли ваша компания профессиональным производителем?
Raymo: Да, мы специализируемся на производстве круглых разъемов push-pull и кабельных сборок с 2010 года. Мы являемся производителем, прошедшим аудит SGS, прошли систему менеджмента качества ISO9001:2015 и работаем на www.alibaba.com в качестве золотого поставщика более 4 лет. Вся продукция соответствует стандартам CE и ROHS.

2. Что такое MOQ?
Raymo: Нет ограничений MOQ, зависит от реальных потребностей клиента.

3. Бесплатный образец:
Raymo: Доступно. При необходимости, пожалуйста, свяжитесь с нами.

4. Как насчет времени доставки?
Raymo: 3-5 рабочих дней для образцов, 5-7 рабочих дней для массового производства.

5. Каковы ваши условия оплаты?
Raymo: 100% T/T предоплата, когда клиент размещает заказ.

6. Есть ли у вашего продукта гарантия?
Raymo: Да, все наши разъемы могут нормально работать после 5000 циклов сочленения, наша фабрика имеет инструменты для их тестирования перед отправкой. Повреждения, вызванные неправильным использованием, обращением и несанкционированными модификациями и ремонтом, не покрываются нашей гарантией.

тег:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	RAYMO
Сертификация:	CE / RoHS / SGS / ISO9001:2015
Номер модели:	RM-DBPLU-1F1C-P08KS

Количество мин заказа:	1 шт. шт.
Цена:	negotiable
Упаковывая детали:	Сумка & коробка PE
Поставка способности:	5000 штук/кусочки в неделю

PRCT DESCREPTION:	DBPLU/FGK -герметичная панель	Размер раковины:	103/1F (102/0F, 1031/AF, 104/2F -серия доступны)
Код ключа:	1 (2, 3 доступны)	Контакт №:	8 булавок (2, 3, 4, 5 …… 19 штифтов доступны)
Изолятор:	ППС	Материал:	Латунь
Цвет:	естественный покрытый хром	Контактный материал:	Латунь с золотой
Диаметр контакта::	0,7 мм	Рейтинг тока:	5 a
IP -рейтинг:	IP68	Производитель:	Да
OEM & ODM:	Да	Экспортный порт:	Шэньчжэнь
Выделить:	Водоустойчивые соединители провода , водоустойчивый кабельный соединитель
