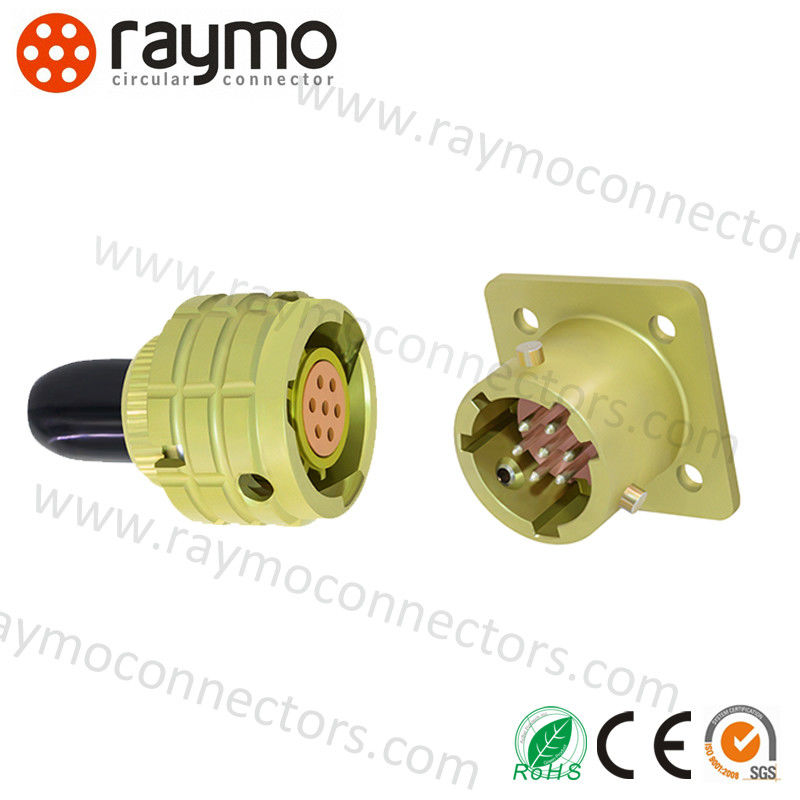

Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы Описание
Сверхмалые байонетные разъемы серии OHS в основном используют российскую технологию разъемов.
Режим соединения разъема — байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление. В то же время она может быть согласована и взаимозаменяема с оригинальными деталями российской серии ОНЦ-БС-1(2).
Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемыОсновные характеристики:
-
Компактный размер: Идеально подходит для применений, где пространство ограничено.
-
Высокая производительность: Способны обрабатывать высокие скорости передачи данных и уровни мощности, несмотря на свой малый размер, что делает их подходящими для широкого спектра применений.
-
Прочная конструкция: Изготовлены из высококачественных материалов для обеспечения длительного срока службы, даже в суровых условиях.
-
Простая установка: Обеспечивает быструю и легкую установку и демонтаж, экономя время и усилия при сборке и обслуживании.
Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы Параметр
| Категория | Промышленные круглые разъемы |
| Номер детали | OHS-BC-1-7/12-B1-1-B |
| Тип разъема | Розетка |
| Ориентация | Герметичный квадратный фланец |
| Тип контакта | Штырь |
| Количество позиций | 7 |
| Тип крепления | Резьбовой |
| Тип монтажа | Панельный |
| Тип оконцовки контакта | Обжим |
| Степень защиты | IP67 |
Ссылка на российский номер детали и номер детали Raymo дляСверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы
1- номер детали модели без хвостовика
| Россия P/N | Китай P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
2- номер детали модели с неэкранированным прямым хвостовиком
| Россия P/N | Китай P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы технические характеристики
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥1000 МОм (в нормальных условиях) |
| Температура окружающей среды | -60℃~85℃ |
| Вибрация | 1-5000 Гц 20g |
| Удар | однократно 1000g, многократно 100g |
| Диаметр контакта | Ø1.0 мм |
| Механический ресурс | 250 циклов |
| Время работы | 5000 часов |

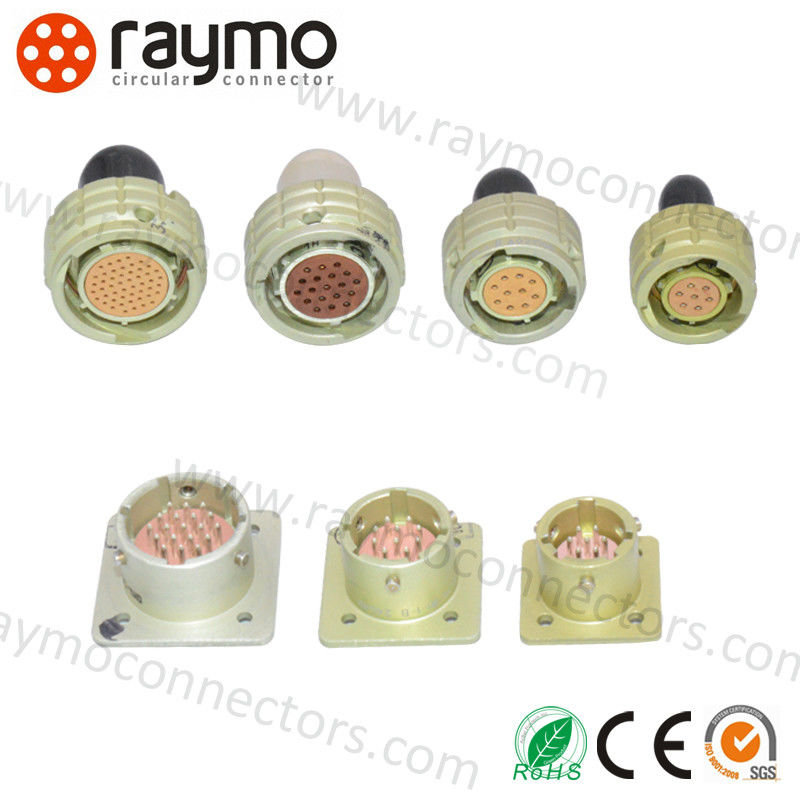

Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы изображения
Сверхмалые электрические разъемы (серия ОНЦ-БС 1(2) Российские промышленные разъемы Применение
Этот обширный портфель позволяет выбрать идеальную конфигурацию разъема, подходящую практически для любых конкретных требований на большинстве рынков, включая медицинское оборудование, контрольно-измерительные приборы, машиностроение, аудио-видео вещание, телекоммуникации и промышленность.
