Главная страница ПродукцияКоннектор J30JРазъем питания Micro-D водонепроницаемый серии J30J, стандартный промышленный, 25 контактов

Разъем питания Micro-D водонепроницаемый серии J30J, стандартный промышленный, 25 контактов

J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: RAYMO
Сертификация: RoHS, Reach, SGS, ISO:9001-2015
Номер модели: J30J-25TJ
Количество мин заказа: 1 шт. шт.
Цена: 2.99-14.99USD/piece
Упаковывая детали: Сумка & коробка PE
Время доставки: 7 дней
Условия оплаты: Western Union, T/T, , D/P, D/A, , L/C.
Поставка способности: 5000 штук в неделю
Контакт
Заместитель: Микро-D соединители серии ITT Cannon MDM Стандартный: MIL-DTL-83513
Тип разъема: Затыкать Контактный тип: Мужской шприц
Количество позиций: 25 Острый: D-СУБ-ТИП
Субсизит: Разъемы micro-D ITT Cannon MDM Стандарт: Д83513
Выделить:

25 штифтов водонепроницаемый разъем питания

,

водонепроницаемый разъем питания серии MDM

Микро-D серии J30J, промышленный стандарт США, серия MDM, 25 контактов, водонепроницаемый разъем питания
Технические характеристики продукта
Замена Разъемы микро-D серии MDM от ITT Cannon
Стандарт D83513
Тип разъема Вилка
Тип контакта Папа (штырь)
Количество позиций 25
Форма D-SUB-ТИП
Обзор продукта
Серия J30J от Raymo — это компактные разъемы высокой плотности, разработанные для применений, где обычно используются стандартные разъемы D-sub, но критически важны размер и вес. Эти разъемы эквивалентны разъемам микро-D серии MDM D83513 от ITT Cannon.
Ключевые особенности
  • Эквивалент разъемам серии MDM производства США

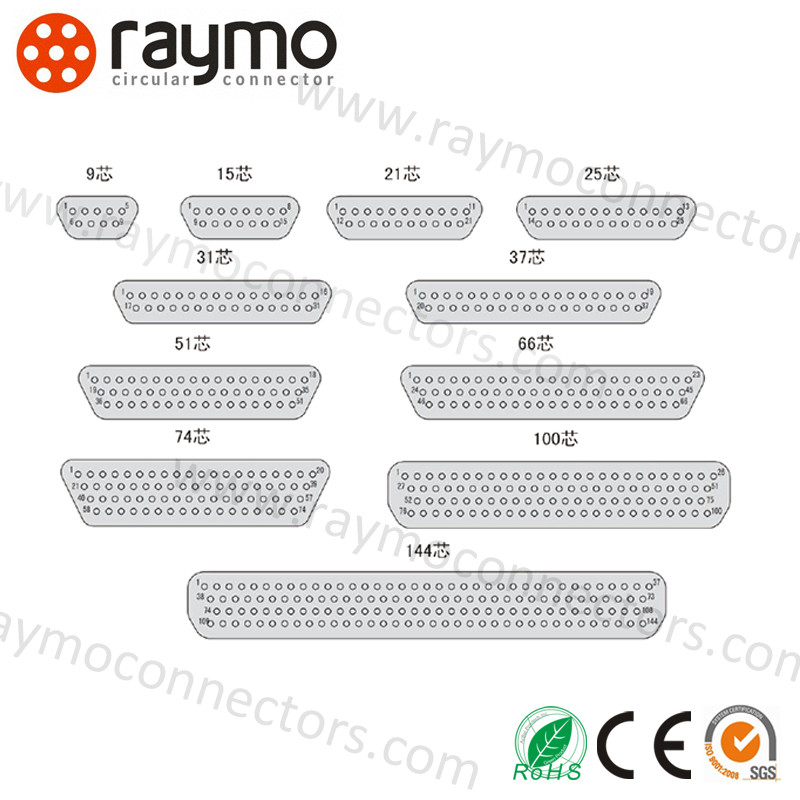

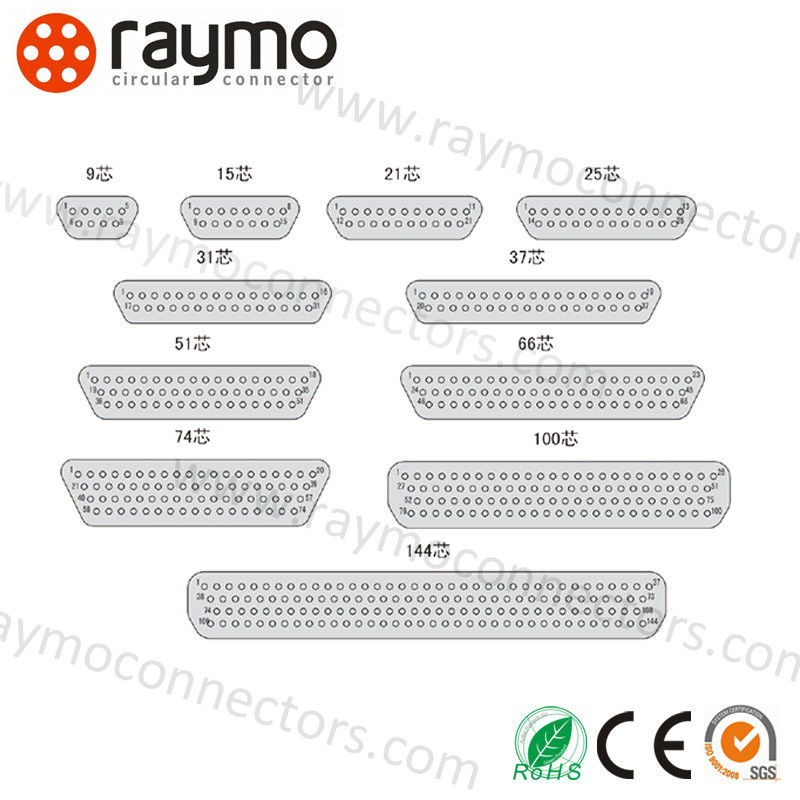

  • Доступны в девяти конфигурациях: 9, 15, 21, 25, 31, 37, 51, 74 и 100 контактов
  • Площадь сечения соединенного провода: 0,1-1,5 мм²
  • Оснащены гибкими контактами высокой плотности
  • В комплект разъемов входят блоки фиксации (могут быть исключены по запросу)
Технические параметры
Категория Разъемы микро-D серии MDM от ITT Cannon
Номер детали J30J-25TJ
Тип разъема Вилка
Ориентация Герметичный квадратный фланец
Тип контакта Папа (штырь)
Количество позиций 25
Тип монтажа Панельный
Тип оконцовки контакта Паяный
Степень защиты IP67
Эксплуатационные характеристики
Испытательное напряжение 600 В переменного тока на уровне моря
150 В переменного тока на высоте 70 000 футов (23 410 метров)
Номинальный ток 3 Ампера
Сопротивление контакта Максимум 8 миллиом при 3 амперах
Максимум 10 миллиом при 1 миллиампере: ML-STD-202 Метод 307
Сопротивление изоляции Минимум 5000 мегаом при 500 В постоянного тока
Магнитная проницаемость 2,0 мк (разъемы без фурнитуры)
Термовакуум согласно NASA SP-R-0022 (только для космического класса)
Срок службы при соединении Минимум 500 циклов
Испытание в солевом тумане 48 часов ML-STD-1344 Метод 1001 Условие B
Изображения продукта

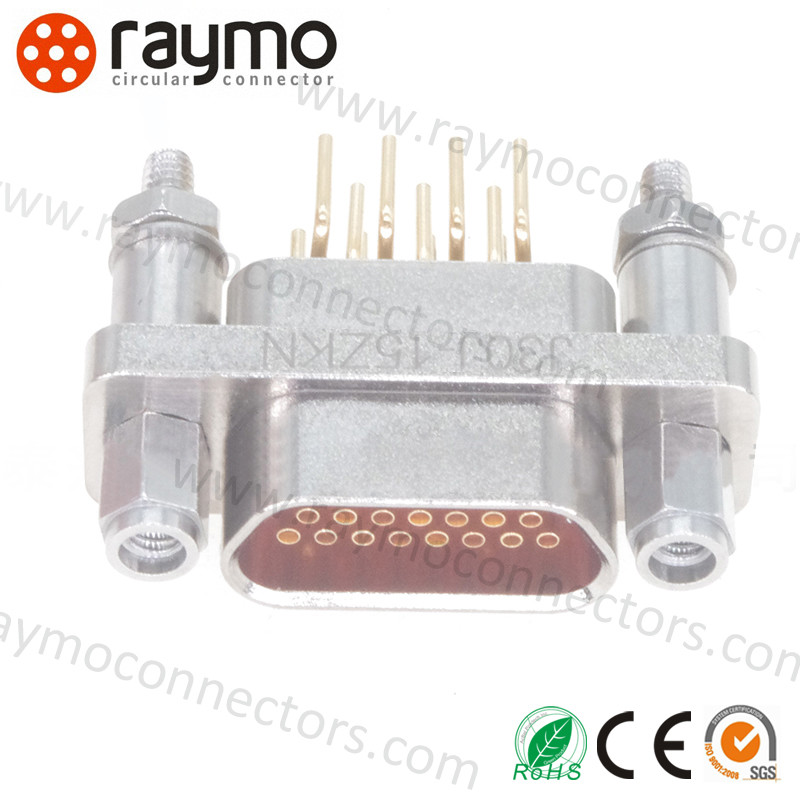

J30J Series Micro-D Connector - Front View J30J Series Micro-D Connector - Side View J30J Series Micro-D Connector - Close-up Detail
Типичные области применения
  • Авионика
  • Радарное оборудование
  • Ракетные и навигационные системы
  • Медицинское оборудование
  • Сканеры штрих-кодов
  • Коммерческая авионика
  • Навигационные системы
О компании SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Являясь профессиональным производителем, специализирующимся на разработке и производстве различных разъемов и специальных кабелей, мы накопили обширный опыт в разработке и производстве кабелей и соответствующих разъемов-адаптеров. Наш ассортимент продукции включает кабели RED/Teradek Bond/ARRI Camera, кабели питания Canon/Sony Camera, кабели SDI, кабели USB, видеокабели, кабели CCD и многое другое.
Наша продукция широко используется в требовательных средах и приложениях, включая устройства промышленного управления, медицинское оборудование, измерительное и инспекционное оборудование, аудиовизуальное оборудование и другие сложные применения.
SHENZHEN RAYMO ELECTRONICS manufacturing facility
Наши обязательства по обслуживанию
  • Высокое качество: Станки с ЧПУ, профессиональные инженеры, квалифицированные рабочие и строгий контроль качества обеспечивают превосходство продукции
  • OEM и ODM: Доступны услуги индивидуального производства
  • Политика в отношении образцов: Принимаются бесплатные образцы и заказы на образцы
  • Быстрая доставка: 3-5 рабочих дней для стандартных разъемов после оплаты
  • Оперативная поддержка: Гарантированный ответ в течение 24 часов на все запросы
  • Послепродажное обслуживание: Отслеживание отправлений и профессиональная техническая поддержка

тег:

Разъем серии J30J с золотым покрытием

Микро-D разъем в соответствии со спецификацией MIL

Разъем с шагом 2.54×2.54
