Главная страница ПродукцияКоннектор J30JРазъем J30J серии 21-контактный Micro-D D83513 IP67

Разъем J30J серии 21-контактный Micro-D D83513 IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Основная информация
Место происхождения: Шэньчжэнь, Гуандун, Китай
Фирменное наименование: RAYMO
Сертификация: RoHS, Reach, SGS, ISO:9001-2015
Номер модели: J30J-21TJ
Количество мин заказа: 1 шт. шт.
Цена: 2.99-14.99USD/piece
Упаковывая детали: Сумка & коробка PE
Время доставки: 7 дней
Условия оплаты: Western Union, T/T, , D/P, D/A, , L/C.
Поставка способности: 5000 штук в неделю
Контакт
Заместитель: Микро-D соединители серии ITT Cannon MDM Стандартный: MIL-DTL-83513
Тип разъема: Затыкать Контактный тип: Мужской шприц
Количество позиций: 21 Внешняя оболочка: Алюминий
Субсизит: Разъемы micro-D ITT Cannon MDM Стандарт: Д83513
Выделить:

Микро-D водонепроницаемый разъем питания

,

водонепроницаемый разъединитель питания IP67

Серия J30J Микро-D Промышленный стандарт 0,1-15 мм2 Проводная секция Водостойкий силовой разъем IP67
Спецификации продукции
Атрибут Стоимость
Заместитель Микро-D соединители серии ITT Cannon MDM
Стандартный D83513
Тип соединителя Включатель
Тип контакта Мужской шприц
Количество позиций 21
Внешняя оболочка Алюминий
Обзор продукции

Серия Raymo J30J представляет собой небольшие, высокоплотные разъемы, используемые там, где обычно использовались стандартные разъемы d-sub, но размер и вес вызывают беспокойство.Это эквивалентно микро-D разъемам ITT Cannon MDM серии D83513.

Ключевые особенности
  • Эта серия эквивалентна серии MDM США

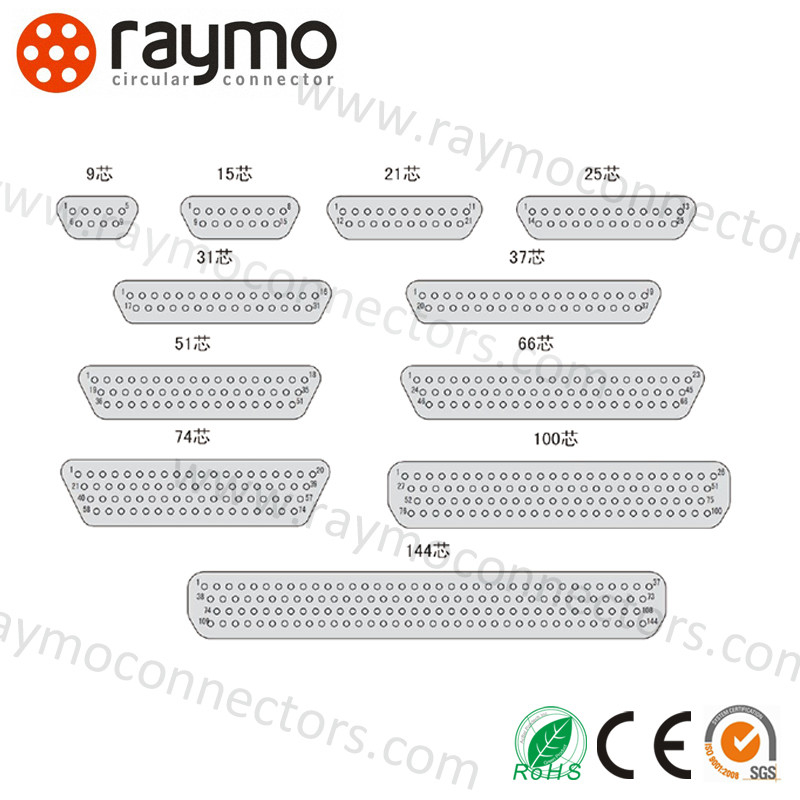

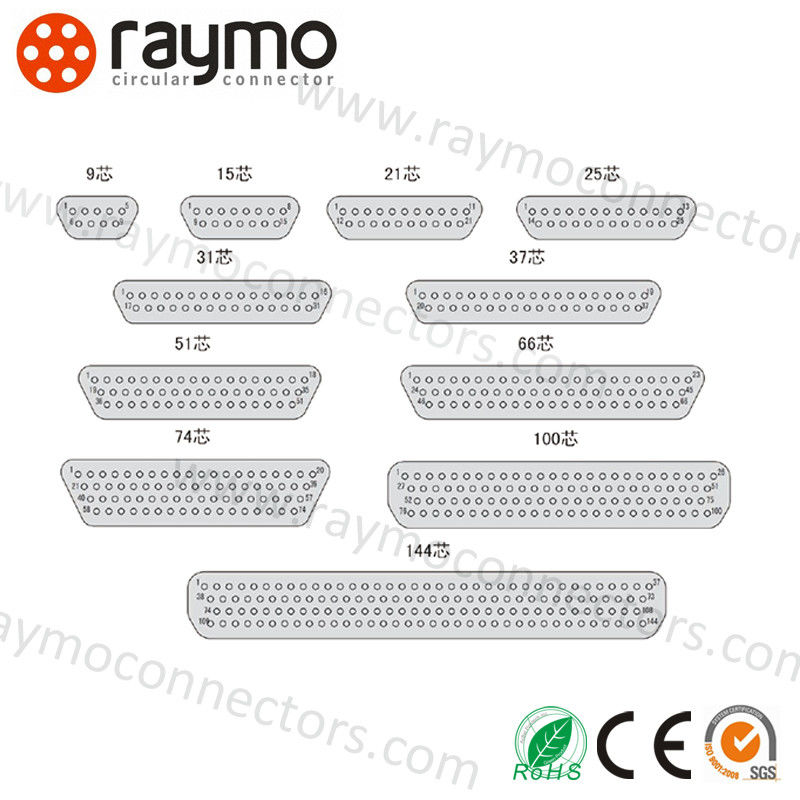

  • Девять типов: 9, 15, 21, 25, 31, 37, 51, 74, 100 позиций
  • Площадь продольного провода: 0,115 мм2
  • Гибкие булавки высокой плотности
  • Соответствует техническому условию миниатюрного прямоугольного электронного соединителя серии J30 Q/Ln.J6-69-92
Подробные параметры
Категория Микро-D соединители серии ITT Cannon MDM
Номер части J30J-21TJ
Тип соединителя Включатель
Ориентация Герметический квадратный фланц
Тип контакта Мужской шприц
Количество позиций 21
Тип установки Установка панели
Прекращение контакта Сплав
Рейтинг защиты IP67
Технические характеристики
Испытательное напряжение 600 вака на уровне моря
150 ваков на высоте 70 000 футов (23410 метров)
Нынешний рейтинг 3 ампера
Сопротивление на контакт 8 миллиоммов максимум при 3 амперах
Максимально 10 миллиомм при 1 миллиампере: ML-STD-202 Метод 307
Сопротивление изоляции 5000 мегаоммов минимум при 500 Вдц
Магнитная проницаемость 2.0μ (соединители за вычетом оборудования)
Тепловой вакуум по NASA SP-R-0022 (только космический класс)
Жизнь пары Не менее 500 циклов
Солевой спрей 48 часов ML-STD-1344 Метод 1001 Условие B
Изображения продукции

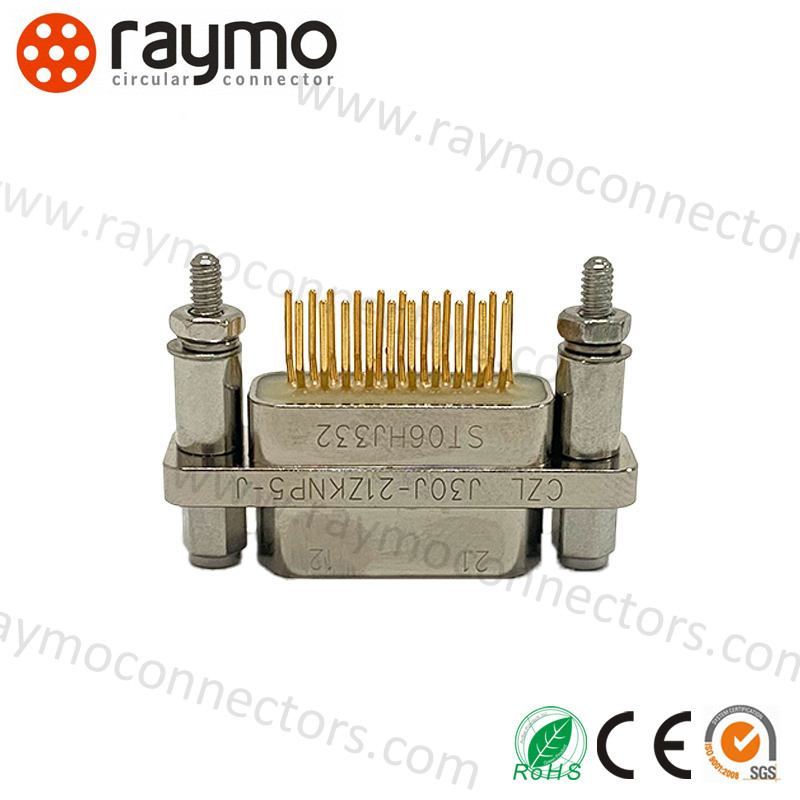

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Заявления
  • Авиатехника, радары
  • Ракеты и системы наведения
  • Медицинское оборудование
  • Ручное испытательное оборудование
  • Спутники
  • Роботика
  • Геофизическое оборудование
О компании SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Как профессионал в проектировании и производстве всех видов разъемов и специальных кабелей,мы накопили богатый опыт в разработке и производстве для различных кабелей и связанных адаптеров соединителей, включая RED / Teradek Bond / ARRI кабеля камерыКабель питания для камер Canon/Sony, кабель SDI, кабель USB, кабель видео, кабель CCD.

Наши продукты широко используются в суровых условиях и приложениях, включая промышленные устройства управления, медицинское оборудование, измерительное и инспекционное оборудование,аудио-визуальное оборудование и требовательные приложения.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Наша служба
  • Высокое качество: CNC-машина, профессиональный инженер, квалифицированный работник, ответственный QC гарантируют нашу высокую качество продукции
  • OEM & ODM: услуги OEM & ODM приветствуются
  • Политика обработки образцов: Принимаются бесплатные образцы и заказы на образцы
  • Быстрая доставка: 3 ~ 5 рабочих дней после получения оплаты за обычные разъемы
  • Быстрый ответ: в течение 24 часов для вашего запроса и любых других вопросов
  • Послепродажное обслуживание: следите за отправкой.
