Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J Dописание
Серия Raymo J30J — это небольшие разъемы высокой плотности, используемые там, где обычно применялись стандартные разъемы d-sub, но важны размер и вес.
Он эквивалентен разъемам micro-D серии ITT Cannon MDM D83513.
Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J основные характеристики:
-
Эта серия эквивалентна серии США MDM;
-

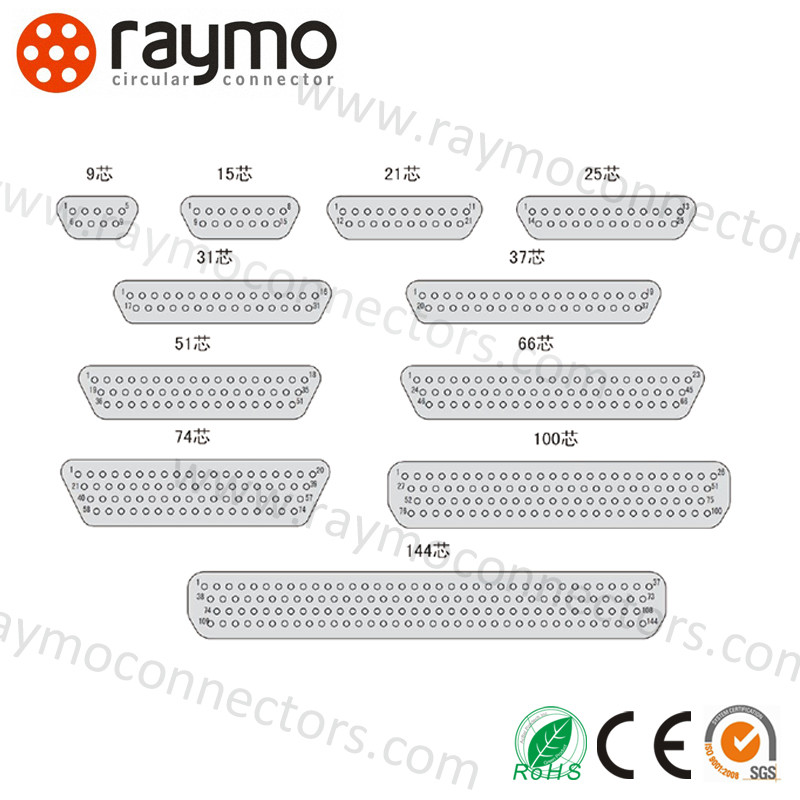

Девять типов: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Площадь сечения соединенного провода: 0,1–1,5 мм2
-
В этой серии используются гибкие штыри высокой плотности;
-
Соответствует требованиям GJB2446 «Поляризованный корпус, общий стандарт для микроминиатюрных прямоугольных электрических разъемов» (эквивалент D83513);
Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J Параметр
| Категория | Разъемы micro-D серии ITT Cannon MDM |
| Номер детали | J30J-9TJ |
| Тип разъема | Вилка |
| Ориентация | Герметичный квадратный фланец |
| Тип контакта | Папа (штырь) |
| Количество позиций | 9 |
| Тип монтажа | Панельный монтаж |
| Тип подключения контакта | Пайка |
| Степень защиты | IP67 |
Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J технические характеристики
| Испытательное напряжение | 600 В переменного тока на уровне моря
150 В переменного тока на высоте 70 000 футов (23410 метров) |
| Номинальный ток | 3 Ампера |
| Сопротивление контакта | Максимум 8 миллиом при 3 амперах
Максимум 10 миллиом при 1 миллиампере: ML-STD-202 Метод 307 |
| Сопротивление изоляции | Минимум 5000 мегаом при 500 В постоянного тока |
| Магнитная проницаемость | 2,0 мк (разъемы без фурнитуры) |
| Термовакуум | согласно NASA SP-R-0022 (только для космического класса) |
| Срок службы при соединении | Минимум 500 циклов |
| Испытание в солевом тумане | 48 часов ML-STD-1344 Метод 1001 Условие B |

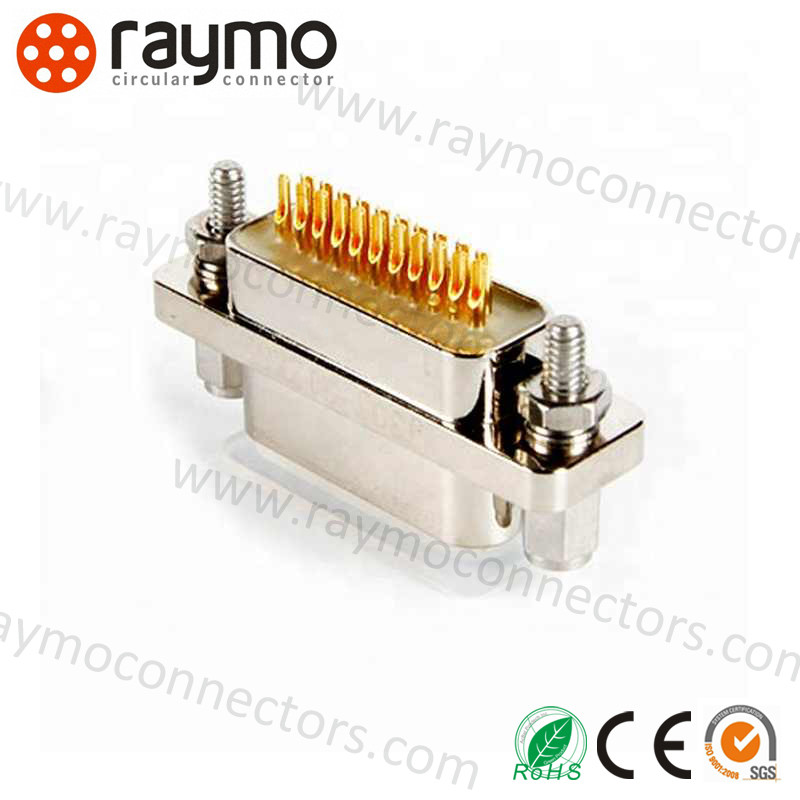

Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J изображения
Высокопроизводительный миниатюрный прямоугольный электронный разъем J30J Применение
Этот обширный портфель позволяет выбрать идеальную конфигурацию разъема, подходящую практически для любых конкретных требований на большинстве рынков, включая медицинское оборудование, контрольно-измерительные приборы, станки, аудио-видео вещание, телекоммуникации и промышленность.
О компании SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Являясь профессионалом в области проектирования и производства различных типов разъемов и специальных кабелей, мы накопили богатый опыт в разработке и производстве различных кабелей и соответствующих им разъемов-адаптеров. С кабелями RED/Teradek Bond/ARRI Camera, кабелями питания Canon/Sony Camera, кабелями SDI, USB-кабелями, видеокабелями, кабелями CCD...
Мы предлагаем различные услуги OEM/ODM, обслуживающие различные области применения и требования.
Наши продукты широко используются в различных суровых условиях и областях применения, таких как промышленные устройства управления, медицинское оборудование, измерительное и инспекционное оборудование, аудиовизуальное оборудование и промышленность и т. д.
Кроме того, он обладает отличной совместимостью со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем внедрять новые серии продуктов, включая M5, M8, M9, M12, M16, M23 и другие разъемы данных. С сертификатами IP68, ISO9001, Rohs, CE, REACH.
