Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного тока Описание
Ультрамалые разъемы серии OHS в основном используют российскую технологию разъемов.
Режим соединения разъема - байонетный. Розетка не имеет хвостового крепления, а вилка имеет прямое пластиковое хвостовое крепление. В то же время он может быть сопоставлен и взаимозаменяем с оригинальными деталями российской серии ОНЦ-БС-1(2).
Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного тока Основные характеристики:
-
Компактный размер: Идеально подходит для применений, где пространство ограничено.
-
Высокая производительность: Способен обрабатывать высокие скорости передачи данных и уровни мощности, несмотря на свой небольшой размер, что делает его подходящим для широкого спектра применений.
-
Прочная конструкция: Изготовлен из высококачественных материалов для обеспечения длительного срока службы даже в суровых условиях.
-
Простая установка: Обеспечивает быструю и легкую установку и разборку, экономя время и усилия при сборке и обслуживании.
Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного тока Параметр
|
Категория
|
Военные круглые разъемы
|
|
Номер детали
|
OHS-BC-1-7/12-B1-1-B
|
|
Тип разъема
|
Розетка
|
|
Ориентация
|
Герметичный квадратный фланец
|
|
Тип контакта
|
Штыревой контакт
|
|
Количество позиций
|
7
|
|
Тип крепления
|
Резьбовой
|
|
Тип монтажа
|
Панельный монтаж
|
|
Оконцовка контакта
|
Обжим
|
|
Степень защиты
|
IP67
|
Справочник по российскому номеру детали и номеру детали Raymo для Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного тока
| Российский номер детали |
Номер детали Raymo |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-B |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P1-1-B |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-B |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-B |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-B |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-B |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-B |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-B |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-B |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-B |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-B |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-B |
Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного токаТехнические характеристики
|
Сопротивление контакта
|
≤5mΩ
|
|
Сопротивление изоляции
|
≥1000MΩ(в нормальных условиях)
|
|
Температура окружающей среды
|
’-60℃~85℃
|
|
Вибрация
|
1-5000HZ 20g
|
|
Удар
|
однократно 1000g, многократно 100g
|
|
Диаметр контакта
|
ø1,0 мм
|
|
Механический срок службы
|
250 раз
|
|
Рабочее время
|
5000 часов
|

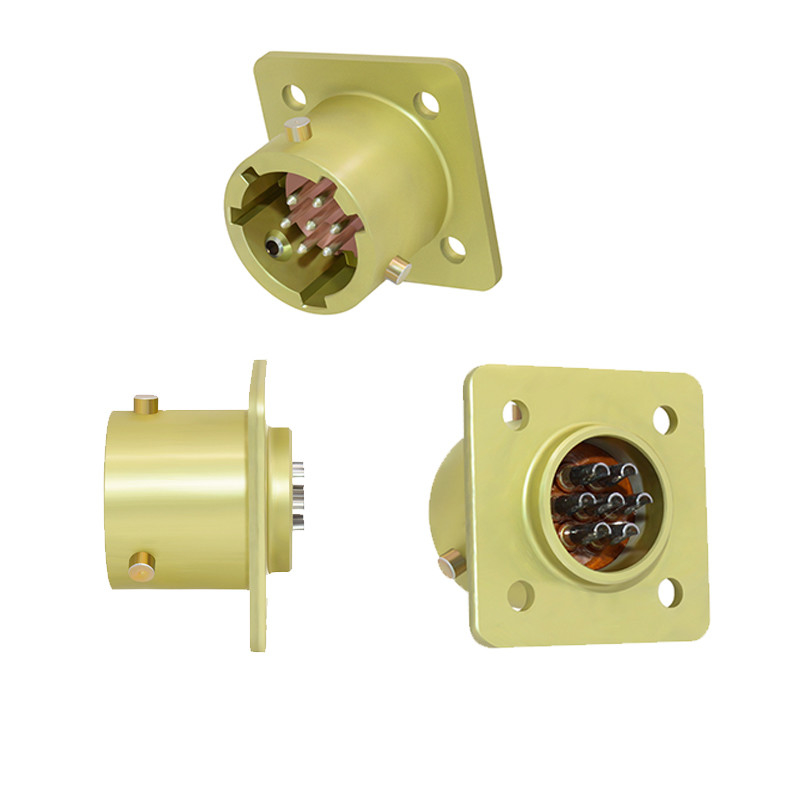

Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного токаФотографии
Разъем серии Russian ОНЦ-БС-1 ОНЦ-БС-1-4/10-В1-1-В для цепей постоянного и переменного тока Применение
Этот обширный портфель позволяет вам выбрать идеальную конфигурацию разъема для удовлетворения практически любых конкретных требований на большинстве рынков, включая медицинские устройства, приборы для испытаний и измерений, оборудование, аудио-видео вещание, телекоммуникации и военную промышленность.
О SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Являясь профессионалом в области проектирования и производства всех видов разъемов и специальных кабелей, мы накопили богатый опыт в разработке и производстве различных видов кабелей и связанных с ними адаптеров разъемов. С кабелем RED/Teradek Bond/ARRI Camera Cable, кабелем питания для камер Canon / Sony, кабелем SDI, кабелем USB, видеокабелем, кабелем CCD...
Наша продукция широко используется в различных суровых условиях и областях применения, таких как устройства промышленного контроля, медицинское оборудование, измерительное и инспекционное оборудование, аудио- и визуальное оборудование и военная техника и т. д.
