| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | RAYMO |
| Сертификация: | CE/ROHS/REACH/SGS/ISO9001 |
| Номер модели: | ж23 |
| Количество мин заказа: | 5 шт. |
| Цена: | 5.6-20.3 |
| Упаковывая детали: | PE-пакеты и картоны |
| Время доставки: | 5-7 рабочих дней |
| Поставка способности: | 50000 штук в месяц |
| Серия: | Россия ZH23 СНЦ23 разъемы | Контакты: | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
|---|---|---|---|
| Размер раковины: | 14.18.22.24.27.30.33.36.39 | Метод соединения: | Соединение штыка |
| Материал раковины: | Обработка поверхности алюминиевого сплава анодированной | Контактный материал: | Сплав меди с покрытием золотом/серебром |
| Изолятор: | Бакелит | Терминал: | Сплав |
| Температура окружающей среды: | -60 до +200 °C | Жизненный цикл: | 500 раз |
| Выделить: | Российский CH23 ZH23 соединитель,Коннектор ZH23 Mil Spec,Серебряный ZH23 соединитель |
||
Все виды Круговых соединителей от производителя OEM в Китае
Серия ZH23ENПротивооборотенный Байонт электрический соединитель серии ZH23 ((СНЦ23 Российский военный стандарт / SNTs23)

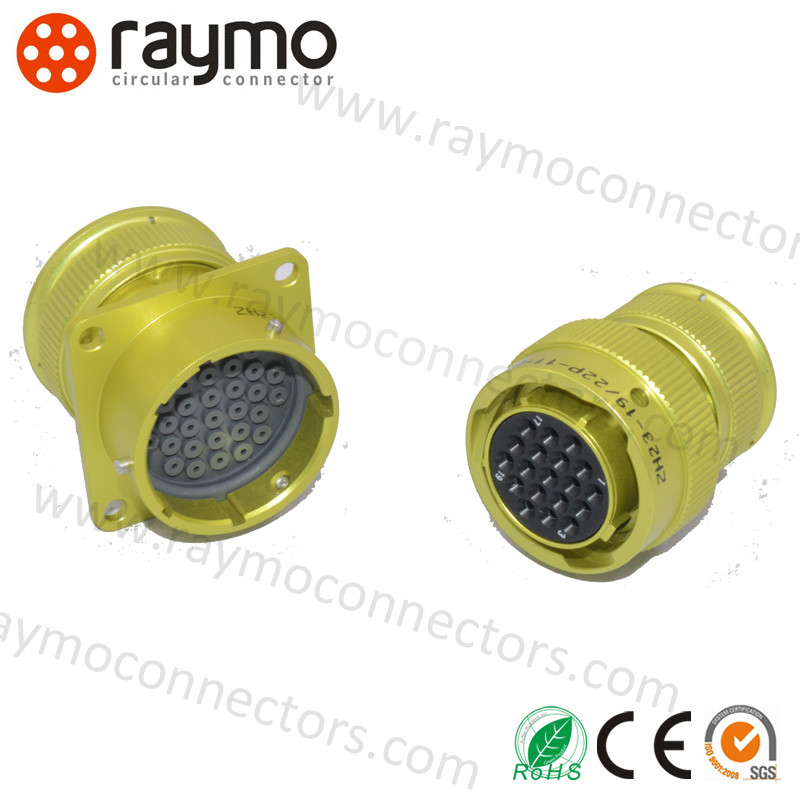

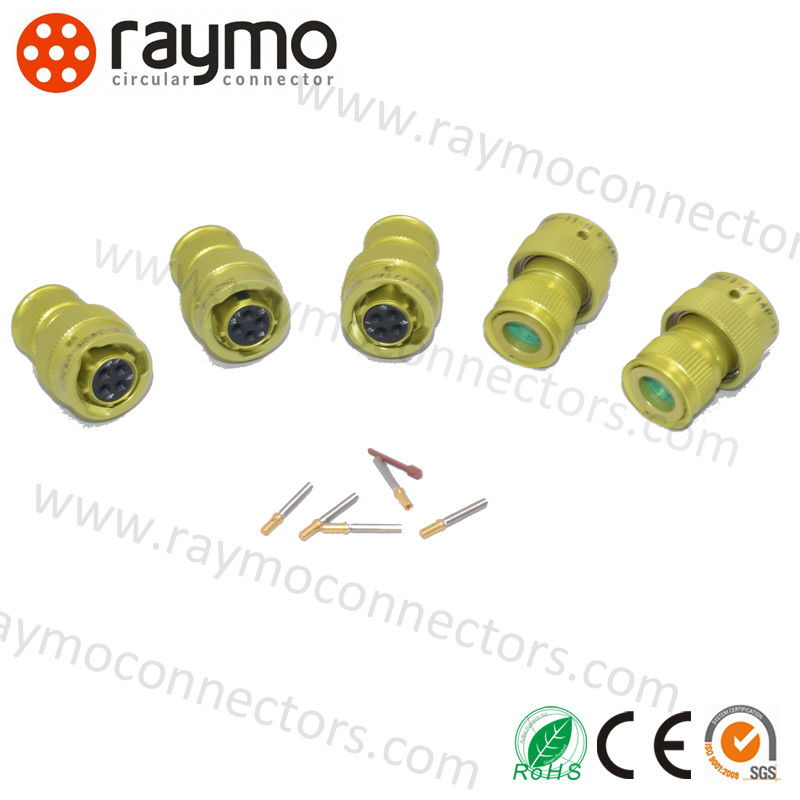

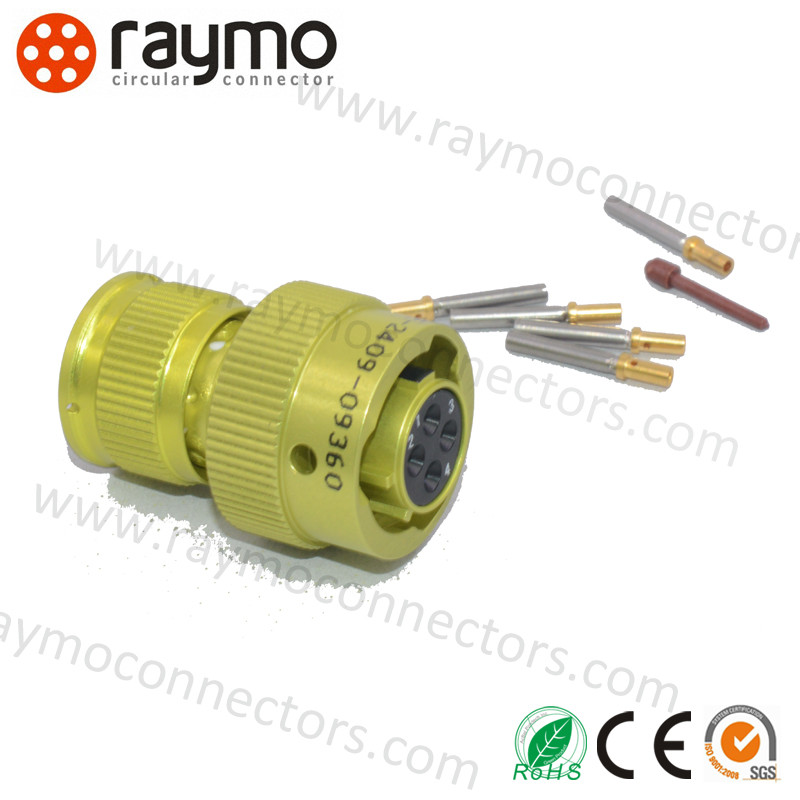

Коннекторы штыков серии ZH23 обладают характеристиками экологической устойчивости, пяти-кнопки позиционирования, анти-вставки и быстрого соединения штыков. Используется в низкочастотных цепях переменного тока и постоянного тока.
| Технические характеристики | |||||||||
|
Рабочее напряжение
|
Класс | Рабочее напряжение ((V) | Испытательное напряжение ((V) | ||||||
| А. | 700 | 2100 | |||||||
| В. | 500 | 1850 | |||||||
| В | 400 | 1600 | |||||||
| Контактный ток | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| 11А | 20А | 35А | |||||||
| Сопротивление на контакт | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| ≤ 7,4 мΩ | ≤ 2,5 мΩ | ≤1,6 мΩ | |||||||
| Нет, нет, нет. | Код | Российский код | Китайский код |
| 1 | Серия | СНЦ23 | ZH23 |
| 2 | Контакты | 3.4.7.10.19.24.28.32.41.43.45.55.61 | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
| 3 | Размер раковины ((мм) | 14.18.22.24.27.30.33.36.39 | 14.18.22.24.27.30.33.36.39 |
| 4 | Контактный пол | Б ((Мужчина) | Б ((Мужчина) |
| P (женщина) | P (женщина) | ||
| 5 | Тип соединителя | 1-узел с простой хвостовой установкой | |
| 2-узел с прямым креплением зажимательного кабеля | |||
| 4-уголная розетка с креплением хвоста кабеля под углом | |||
| 6-проводка с прямым креплением кабеля с зажимом | |||
| 8-плаг с угловым креплением зажимательного кабеля на хвост | |||
| 11-Стек с простой хвостовой установкой | |||
| 12-узел с термопластичным устройством к хвосту типа 09 | |||
| 13-Стек с термопластиковой подвеской типа 09 | |||
| 6 | Ключевое положение | Не отмеченное - стандартное положение ключа | Не отмеченное - стандартное положение ключа |
| а (б, в, г) | а.б.д. | ||
| 7 | Версия для всех климатических условий | В. | |
| Номер части: | |||
|
Русский
|
Китайский | Английский язык | Описание |
| СНЦ23-3/14В-1-В | zh23-3/14B-1-B | SNTs23-3/14V-1-V | Серия ZH23 Корпус размер 14 3 штифта мужской разъем с простым хвостовым присоединением |
| СНЦ23-3/14В-6А-В | zh23-3/14B-6a-B | SNTs23-3/14V-6A-V | Серия ZH23 Корпус размер 14 3 штифта мужской розетки с прямым хвостом (ключевое положение: А) |
| СНЦ23-3/14В-6-В | zh23-3/14B-6-B | SNTs23-3/14V-6-V | Серия ZH23 Шкаль Размер 14 3 штиф мужской розетки с прямым хвостом |
| СНЦ23-3/14Р-1А-В | zh23-3/14P-1a-B | SNTs23-3/14R-1А-V | Серия ZH23 Корпус размеры 14 3 штифта мужской разъем с простым хвостовым присоединением (ключевое положение: А) |
| СНЦ23-3/14Р-1-В | zh23-3/14P-1-B | SNTs23-3/14R-1-V | Серия ZH23 Корпус размер 14 3 штифта женский розетка с простым хвостом |
| СНЦ23-4/14В-1Б-В | zh23-4/14B-1b-B | SNTs23-4/14V-1B-V | Серия ZH23 Корпус размер 14 4 штифта мужской розетки с простым хвостовым присоединением (ключевое положение: B) |
| СНЦ23-4/14В-1-В | zh23-4/14B-1-B | SNTs23-4/14V-1-V | Серия ZH23 Корпус размер 14 4 штиф мужской разъем с простым хвостовым присоединением |
| СНЦ23-4/14В-2-В | zh23-4/14B-2-B | SNTs23-4/14V-2-V | Серия ZH23 Корпус размер 14 4 штиф мужской розетки с прямым хвостом |
| СНЦ23-4/14В-6Б-В | zh23-4/14B-6b-B | SNTs23-4/14V-6B-V | Серия ZH23 Корпус размер 14 4 штифта мужской розетки с прямым хвостом (ключевое положение: B) |
| СНЦ23-4/14В-6-В | zh23-4/14B-6-B | SNTs23-4/14V-6-V | Серия ZH23 Корпус размер 14 4 штиф мужской розетки с прямым хвостом |
| СНЦ23-4/14В-8-В | zh23-4/14B-8-B | SNTs23-4/14V-8-V | Серия ZH23 Корпус размер 14 4 штиф мужской розетки с угловым хвостом |
| СНЦ23-4/14В-11-В | zh23-4/14B-11-B | SNTs23-4/14V-11-V | Серия ZH23 Корпус размер 14 4 штиф мужской розетки с простым хвостовым устройством |
| СНЦ23-4/14В-13Б-В | zh23-4/14B-13b-B | SNTs23-4/14V-13B-V | Серия ZH23 Шкаль Размер 14 4 штиф мужской розетки с термопластическим рукавным устройством типа 09 (ключевое положение: B) |
| СНЦ23-4/14Р-1-В | zh23-4/14P-1-B | SNTs23-4/14R-1-V | Серия ZH23 Корпус размер 14 4 штифта женский розетка с простым хвостовым креплением |
| СНЦ23-4/14Р-2Б-В | zh23-4/14P-2b-B | SNTs23-4/14R-2B-V | Серия ZH23 Корпус размер 14 4 штифта женский розетка с прямым хвостом прикрепления (ключевое положение: B) |
| СНЦ23-4/14Р-8-В | zh23-4/14P-8-B | SNTs23-4/14R-8-V | Серия ZH23 Корпус размер 14 4 штифта женская розетка с угловым хвостом |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED как специалист по проектированию и производству всех видов разъемов и специальных кабелей,имеют богатый опыт в разработке и производстве различных видов кабелей и соответствующих адаптеров соединителей.С кабелем RED/Teradek Bond/ARRI, кабелем питания камеры Canon/Sony, кабелем SDI, кабелем USB, кабелем видео, кабелем CCD...Мы предоставляем различные услуги OEM / ODM служить в соответствии с различным приложением и требования.
Наши продукты широко используются в суровых условиях и приложениях, таких как промышленные устройства управления, медицинское оборудование, измерительное и инспекционное оборудование,аудиовизуальное оборудование и военноеКроме того, он имеет отличную совместимость со многими ведущими поставщиками.
Мы всегда придерживаемся духа инноваций, продолжаем внедрять новые серии продуктов, включая M5, M8, M9, M12, M16, M23 и другие соединители данных. С сертификатами IP68, ISO9001, Rohs, CE, REACH.
Все соединители могут быть настроены по запросу клиента!
Мы предоставляем всеобъемлющую техническую поддержку и сервис для наших круговых пуш-пул-коннекторов.
Наша команда готова помочь клиентам с установкой, устранением неполадок и ремонтом.Мы также предлагаем помощь и обучение на месте, чтобы клиенты могли использовать продукт в полной мере.
Мы стремимся обеспечить отличное обслуживание клиентов, и наша команда доступна 24/7 для ответа на любые вопросы или технической поддержки.
Мы также предлагаем широкий спектр послепродажных услуг, таких как продление гарантии и обновление продукции.
Если у вас есть вопросы или вам нужна помощь, пожалуйста, не стесняйтесь связаться с нами.
Вопрос 1: Можно мне образец?
Да, мы приветствуем заказ образца для проверки качества. Некоторые образцы бесплатны, а некоторые образцы должны быть оплачены заранее, и стоимость будет возвращена после дальнейшего заказа.
Вопрос 2: Как насчет сроков производства?
У нас есть запасы, быстрая доставка менее 5000 штук.
Вопрос 3: Как вы отправляете товары и сколько времени требуется для прибытия?
Мы часто отправляем по DHL, UPS, FedEx, TNT, SF или EMS. Обычно для прибытия требуется 3-5 дней.
Вопрос 4: Есть ли OEM?
Да. У нас богатый опыт и хорошая способность превратить ваш дизайн и идею в реальный продукт, обычно для нового продукта от проектирования формы до окончательного производства требуется около 20 до 30 дней.
